电机配套三角带传动机构设计

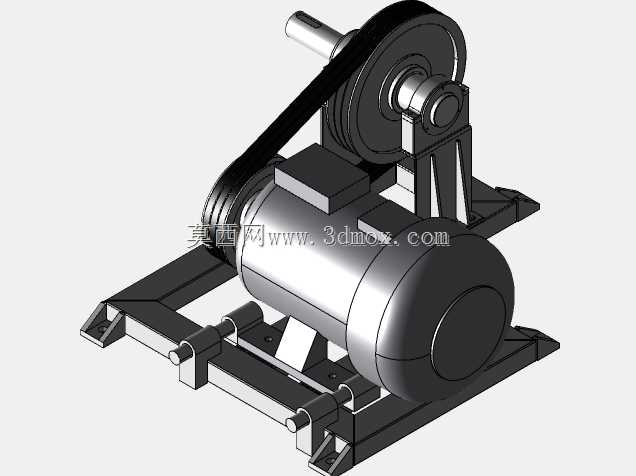

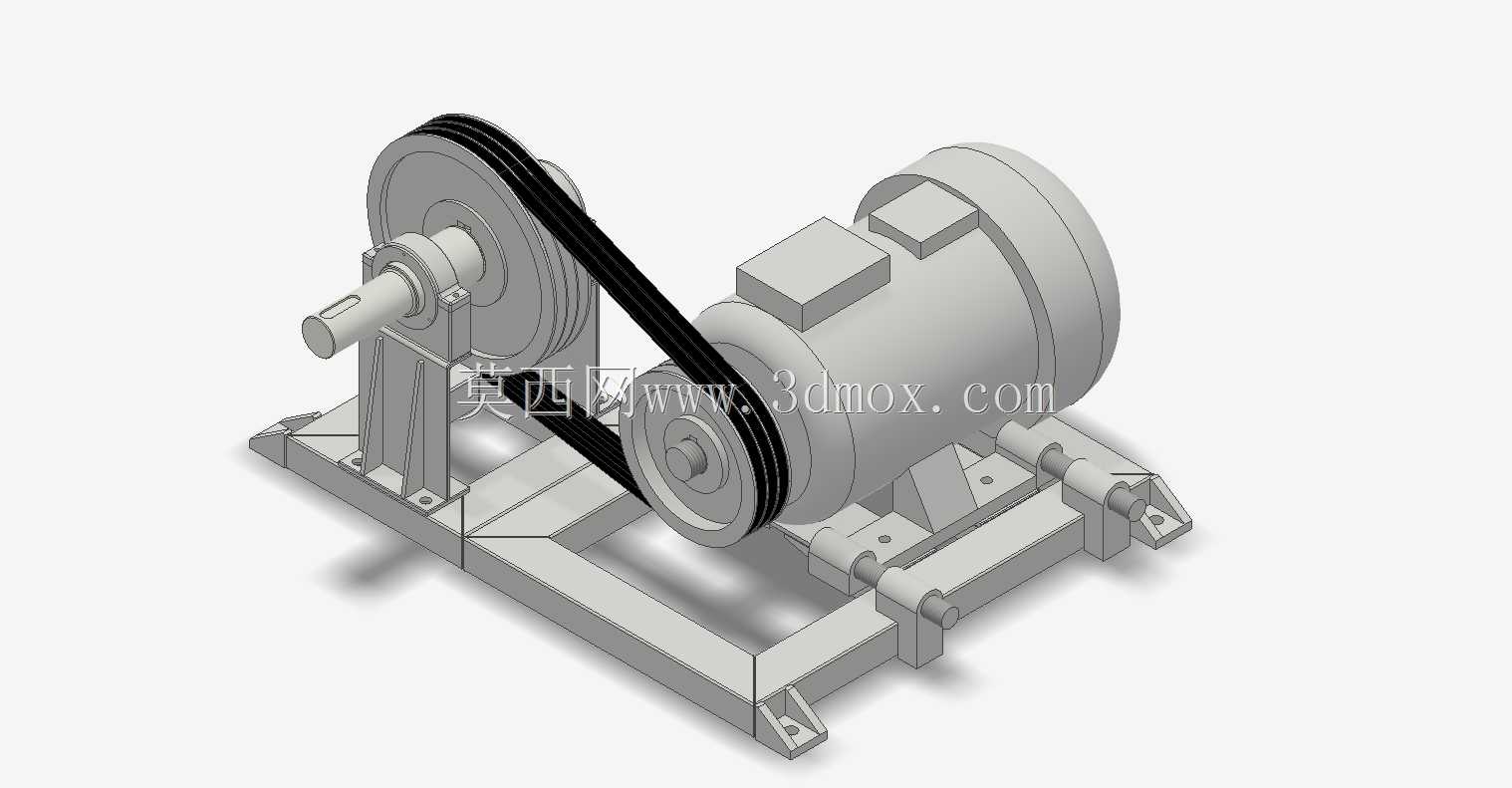

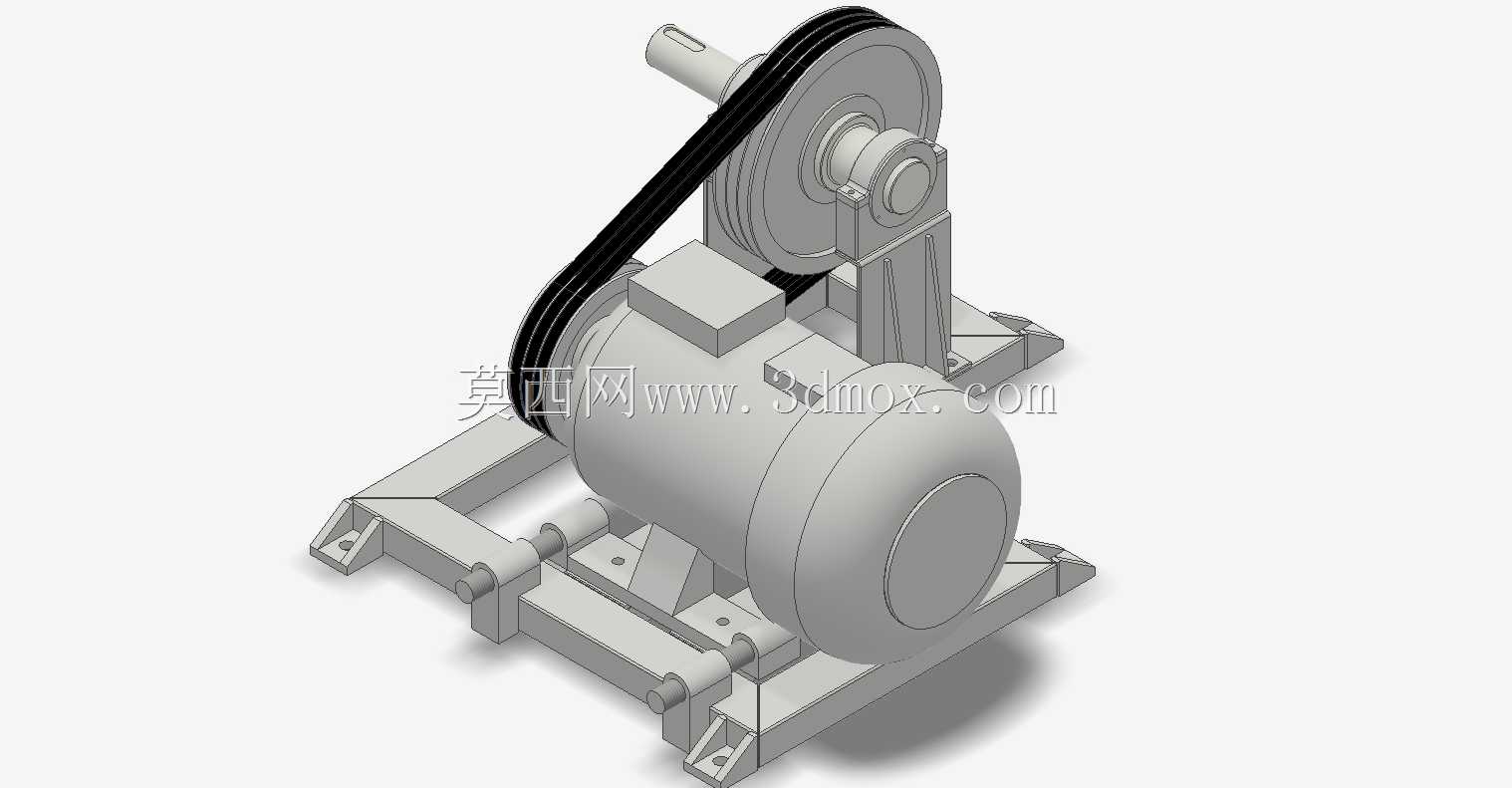

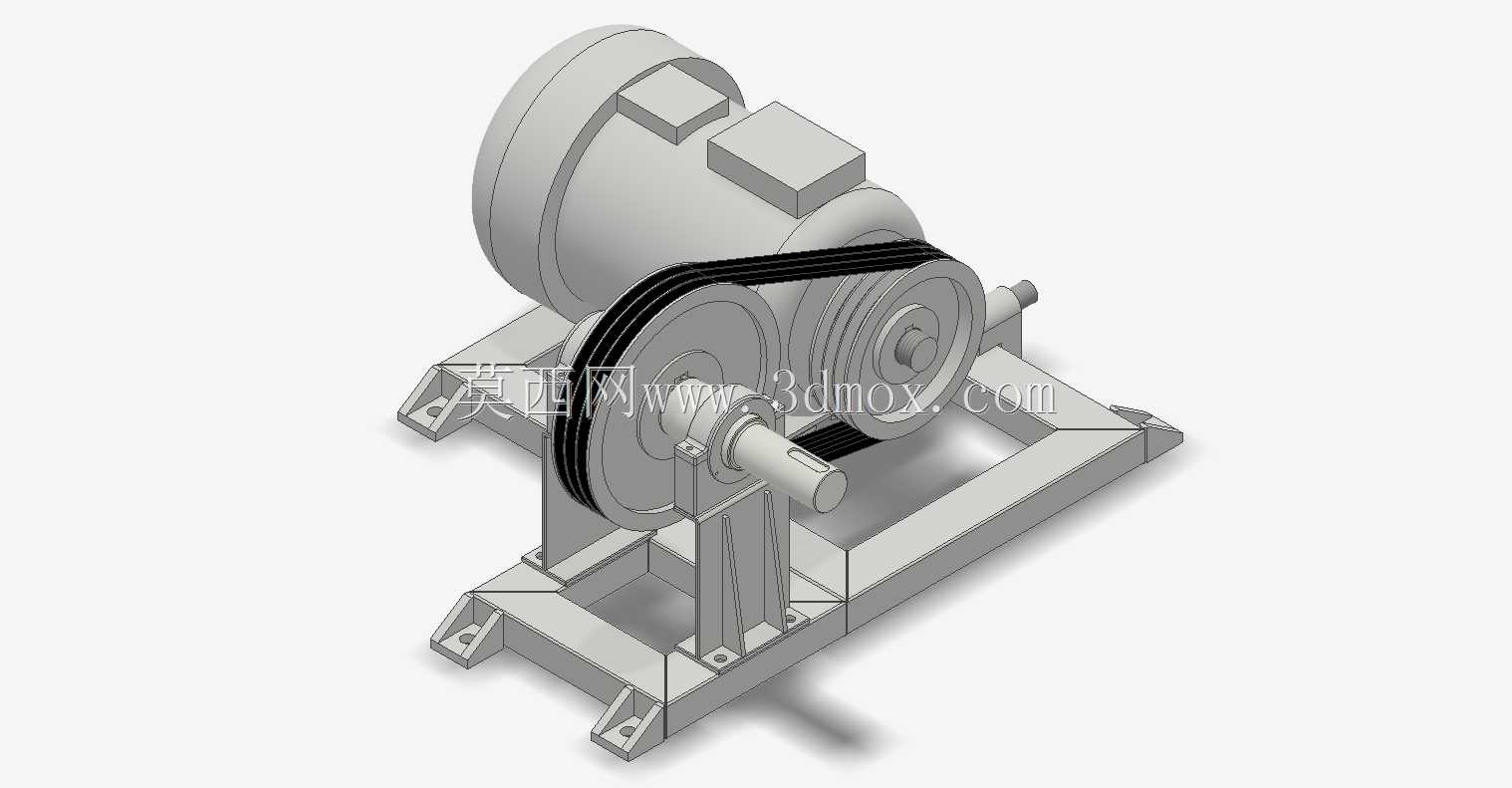

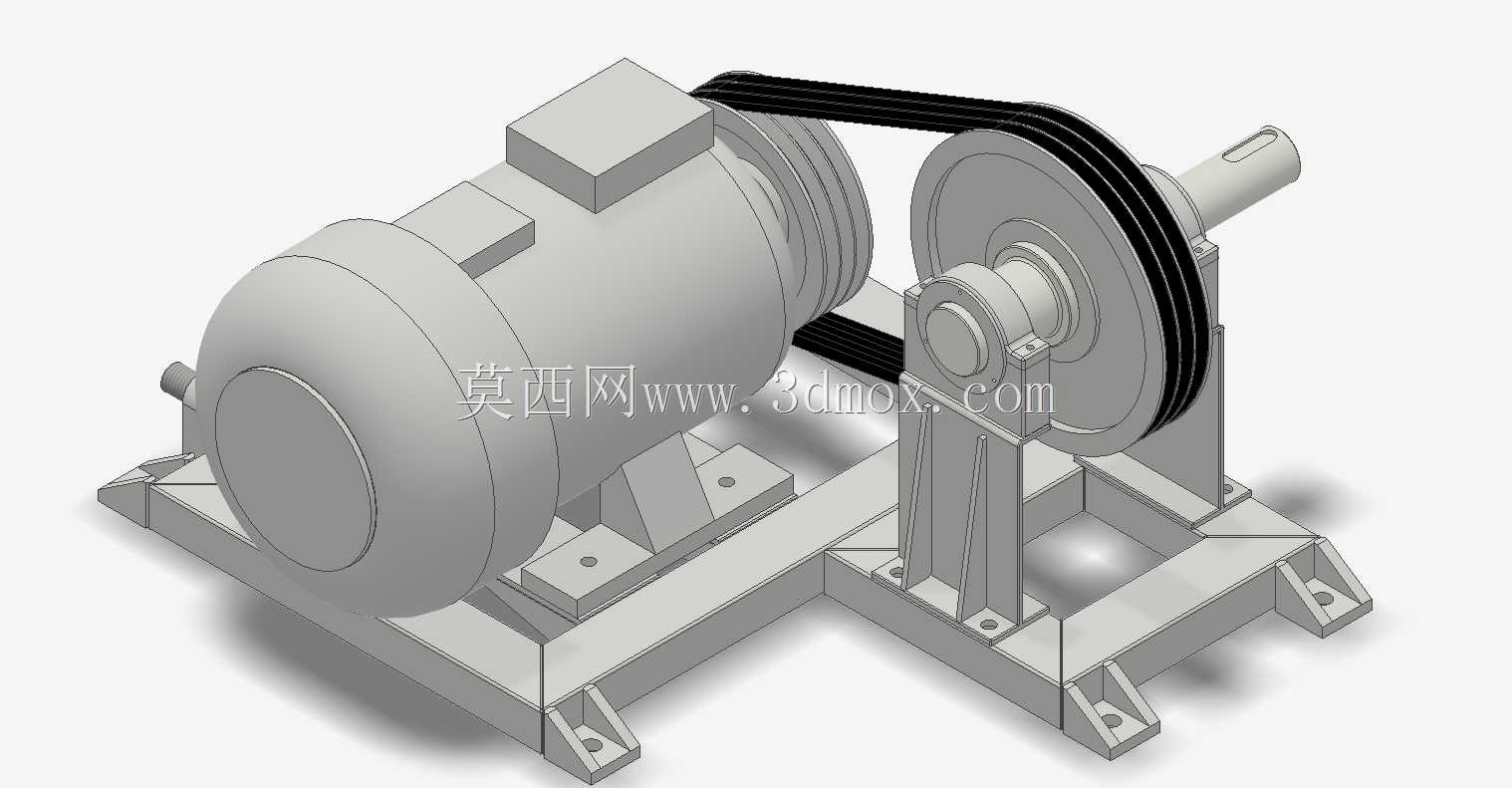

这套带传动结构常配套中小型动力输出场景使用，比如小型粮食加工设备、农用输送机组、小型机床辅机的动力传递环节，核心是把电机输出的高转速低扭矩动力，通过带轮直径差调整到工作端需要的转速区间，这里实际传动比设置为1.42，匹配5.3千瓦功率的动力输出需求，适配多数常规中小型工业设备的动力传输参数。从结构设计逻辑来看，整体采用一体式焊接机架作为承载基础，机架底部预留了长条型安装孔位，方便现场安装时调整整机固定位置，抵消基础施工的位置误差，同时机架的支撑筋板做了斜向加强设计，避免电机满负荷运行时产生的振动导致机架焊缝疲劳开裂。主动带轮直接安装在电机输出轴端，采用键连接传递扭矩，配合轴端挡圈实现轴向定位，从动带轮通过独立的轴承座组件固定在机架另一侧的支撑立板上，输出轴端预留了标准轴径与键槽，可直接对接联轴器或者工作负载端的输入轴。三角带选用普通V带结构，靠带轮轮槽的侧面摩擦力传递动力，相比平带传动能提供更大的传动摩擦力，同时具备一定的过载打滑能力，当工作端出现突发卡滞时，皮带会在带轮上打滑，避免刚性连接导致的电机烧毁或者传动零件断裂，起到过载保护的作用。设计时特意调整了两带轮的中心距，既保证三角带有足够的包角满足传动摩擦力要求，又预留了合适的皮带张紧调整空间，机架上电机的安装位置设置了腰型调节孔，安装维护时可以松开电机固定螺栓，调整电机位置来改变皮带张紧度，不需要额外加装张紧轮，简化了整体结构，降低了后期维护成本。整体安装边界上，机架整体为矩形框架结构，宽度方向尺寸适配常规Y系列5.3千瓦电机的安装脚距，长度方向覆盖两带轮的中心距加上两端的安装余量，高度方向保证带轮最低点距离机架底部留有足够的安全间隙，避免运行时皮带剐蹭机架表面，同时整体重心落在机架安装面的中心区域，满负荷运行时不会出现偏载倾覆的问题。从动轴的支撑位置做了同轴度公差约束，保证两个带轮的轮槽处于同一平面，避免皮带运行时出现偏磨、掉带的问题，轴承座选用标准外球面轴承座，自带密封结构，能适应多粉尘的车间或者户外作业场景，延长轴承的维护周期。
