阿尔马切曼托2000立方储液罐结构

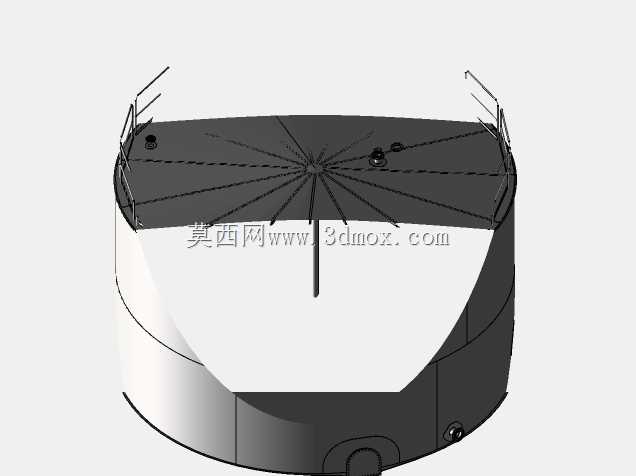

这款立式大容量储液罐体，主要面向山地灌区蓄水、小型工矿点生产储水、零散村落集中供水这类场景做结构适配，日常也可作为应急消防储备水、施工临时储水的承载容器使用。从结构设计逻辑来看，罐体采用立式圆柱构型，最大化利用垂直空间减少占地投影，顶部做放射状加强筋布局，抵消满液状态下罐顶受内压、外部荷载产生的形变，顶部边缘设置的防护栏杆，匹配运维人员登顶巡检、检修顶部阀件的作业安全要求，无需额外搭设临时防护设施。罐体侧壁做分段式壁厚适配，下部区域因为要承受更高的液柱静压力，壁厚做梯度加厚处理，上部区域壁厚适当减薄，在保证结构强度满足满液承压要求的前提下，尽可能控制整体耗材用量。底部设置的排液接口、侧壁预留的液位检测安装位，都是按照现场运维的常规操作习惯排布，排液口贴近罐底最低点，能保证排空作业时罐内无大量残液滞留，减少后期清罐的作业量。顶部设置的检修人孔、通气接口位置，刚好处于放射筋的间隙区域，不会破坏顶部加强结构的整体受力路径，人孔尺寸满足运维人员携带工具进出的通行需求，通气口则平衡罐内外气压，避免进液、排液过程中罐内产生正压或者负压破坏罐体结构。从安装边界来看，罐体底部预留的安装法兰结构，适配现场混凝土基础的预埋螺栓点位，安装时不需要额外做过渡连接支架，直接对位紧固即可完成罐体固定，罐体整体的重心落在安装基座的中心区域，抗倾覆能力满足户外露天布设的抗风要求。设计过程中充分考虑了现场运输、吊装的便利性，罐体侧壁预留的吊点位置刚好匹配整体重心高度，吊装时不会出现罐体倾斜、结构变形的问题，顶部的防护栏杆采用可拆卸式结构，长途运输时可以拆下单独装运，避免超宽运输限制，到现场后再通过螺栓紧固复位，不需要现场做焊接作业，降低现场安装的施工难度。这类储液结构在做三维建模时，需要重点核对不同液位高度下的罐体受力形变值，尤其是罐壁与罐底的连接角焊缝区域，是应力集中的高发位置，建模时特意做了圆弧过渡结构，分散局部应力，避免长期使用过程中出现焊缝开裂、渗漏的问题。顶部的加强筋采用辐射状均匀排布，每根筋条的截面尺寸经过受力验算，既能承受顶部巡检人员的行走荷载，也能应对极端天气下的积雪荷载，不会出现筋条失稳变形的情况。
