管壳式列管换热设备工业结构设计

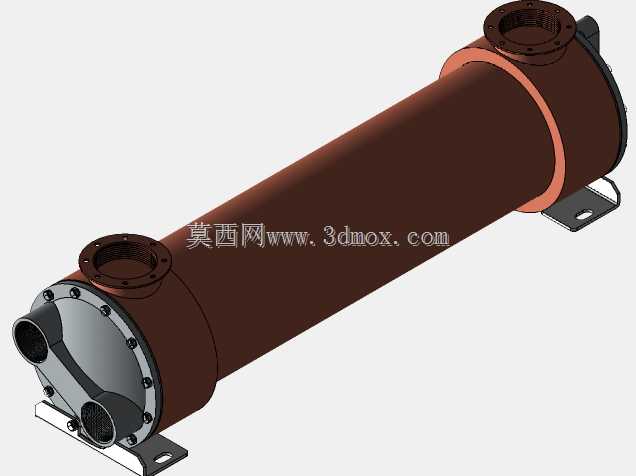

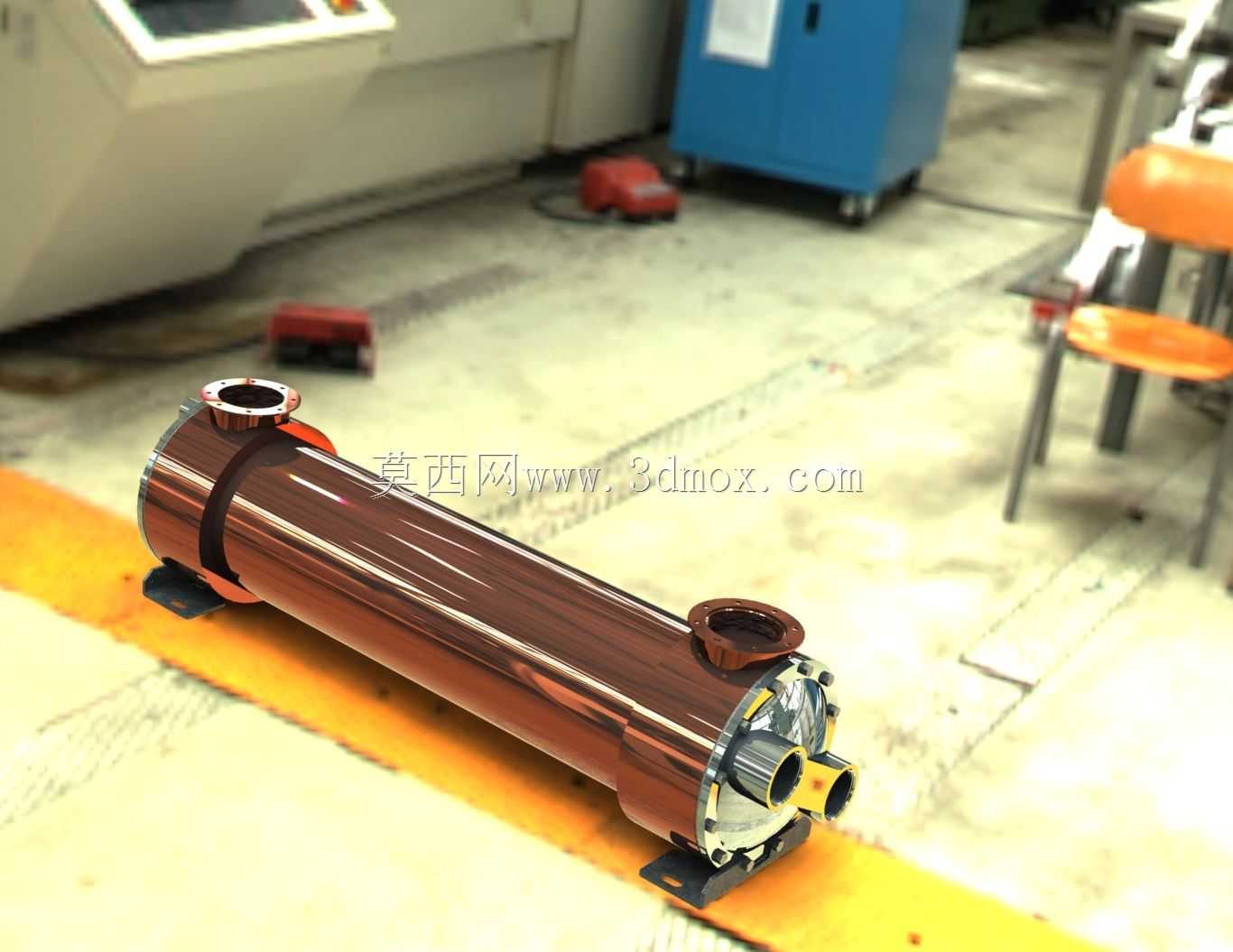

这款管壳式换热结构的三维建模，完全围绕工业现场的实际安装与运行工况搭建，在做结构排布时，首先考虑的是化工、暖通、食品加工、动力配套等多场景的通用适配性——这类设备的核心作用是实现两种流体之间的热量传递，既可以作为冷却器给高温工艺流体降温，也能作为加热器用热媒提升冷流温度，部分工况下还可充当冷凝器或蒸发器完成相变换热。建模时优先确定了筒体的长径比边界，卧式安装的支座间距严格按照筒体挠度控制要求设置，避免满液运行时筒体出现过度形变影响密封性能，两端管板的厚度结合壳程、管程的设计压力做了对应匹配，管孔的排布采用正三角形布管方式，在有限的筒体内径下最大化换热管的装填数量，同时预留了足够的壳程流道间隙，避免流体短路降低换热效率。设备的接口位置做了充分的安装边界校核：顶部与侧部的流体接口采用标准法兰连接结构，法兰端面的螺栓孔排布对齐安装基准，确保现场配管时不需要额外调整管线角度；两端封头的快拆结构预留了检修操作空间，不需要完全拆除周边管线就能完成管束的清理与更换，适配需要定期清理管程结垢的水处理、印染类工况。壳程内部的折流板缺口高度、板间距按照通用的壳程流速控制范围设置，既保证壳程流体的湍流程度提升换热系数，又不会因为流速过高造成不必要的压降损失，折流板与筒体、换热管的配合间隙严格控制在行业常规公差范围内，减少流体旁流带来的效率损失。筒体底部的排净口、顶部的排气口位置都做了对应结构设计，确保设备停机时可以完全排净内部残留介质，避免冬季冻裂或者介质沉积腐蚀管壁，支座上的长圆形安装孔可以适配现场基础的小范围安装误差，不需要二次扩孔就能完成设备固定。整个建模过程中所有的圆角、壁厚过渡都参考了实际加工的工艺要求，没有出现无法冲压、无法焊接的尖角结构，管板与筒体、换热管的连接位置预留了焊接坡口的结构尺寸，完全可以直接用于生产环节的结构参考，也能作为换热系统集成时的占位模型，完成整体管线的碰撞检查与安装空间校核。
