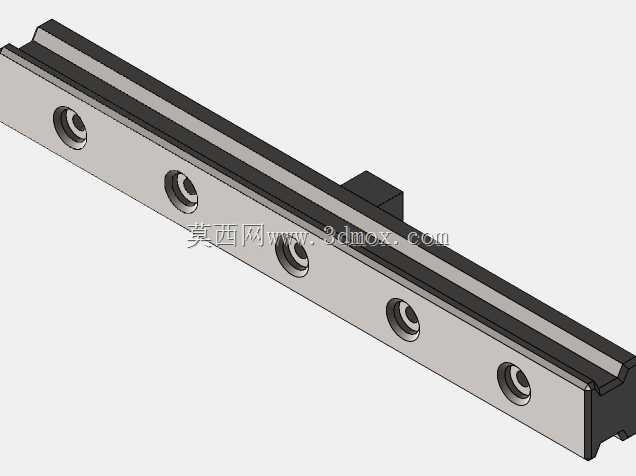

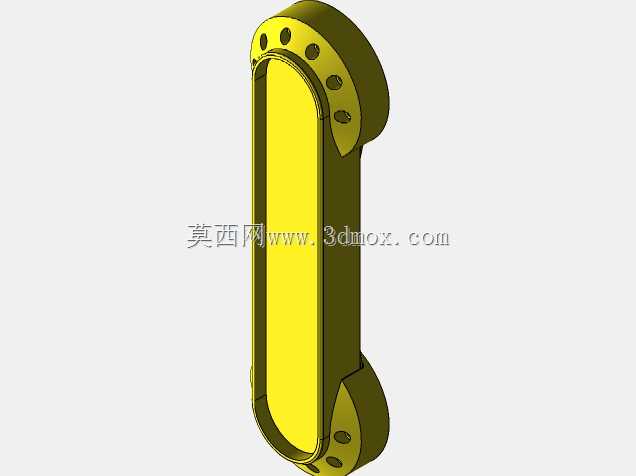

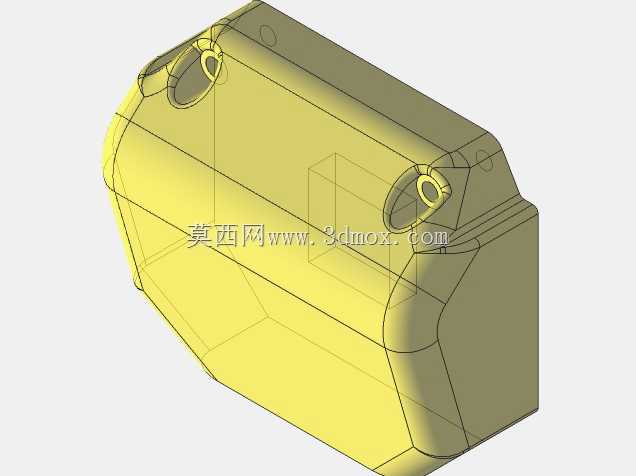

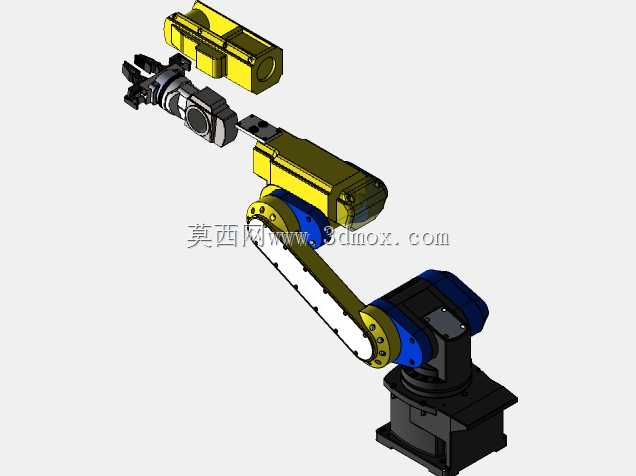

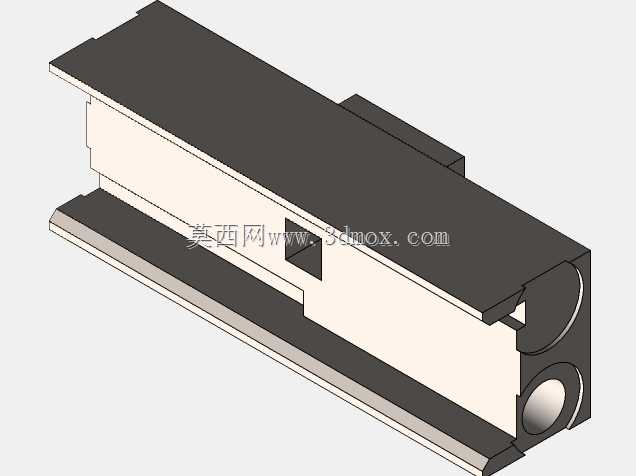

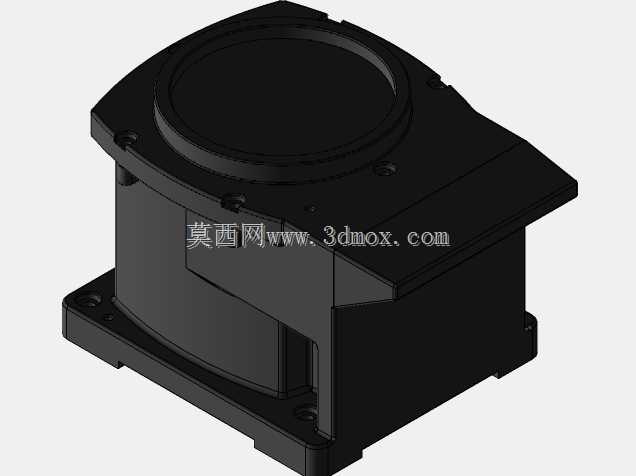

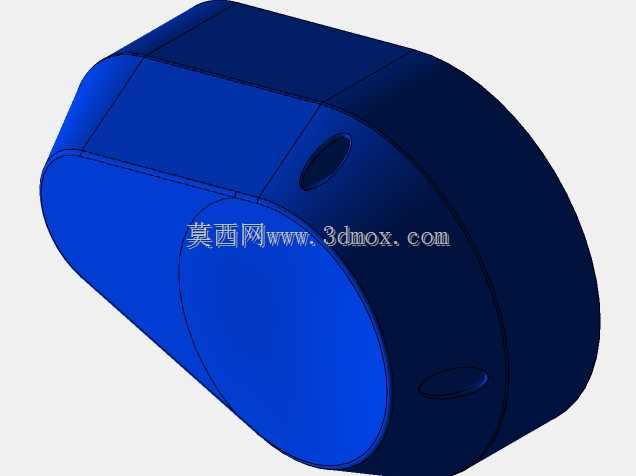

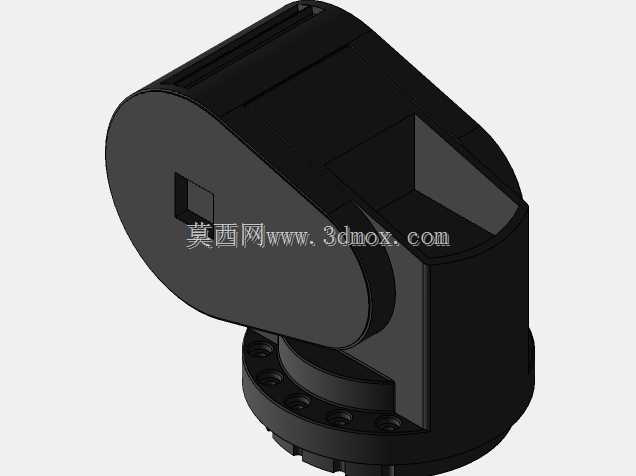

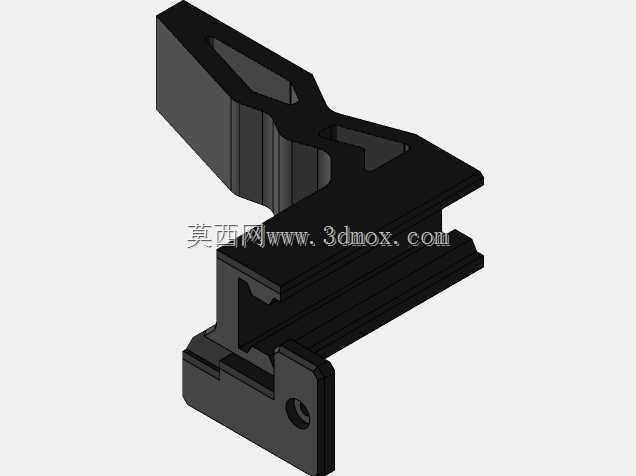

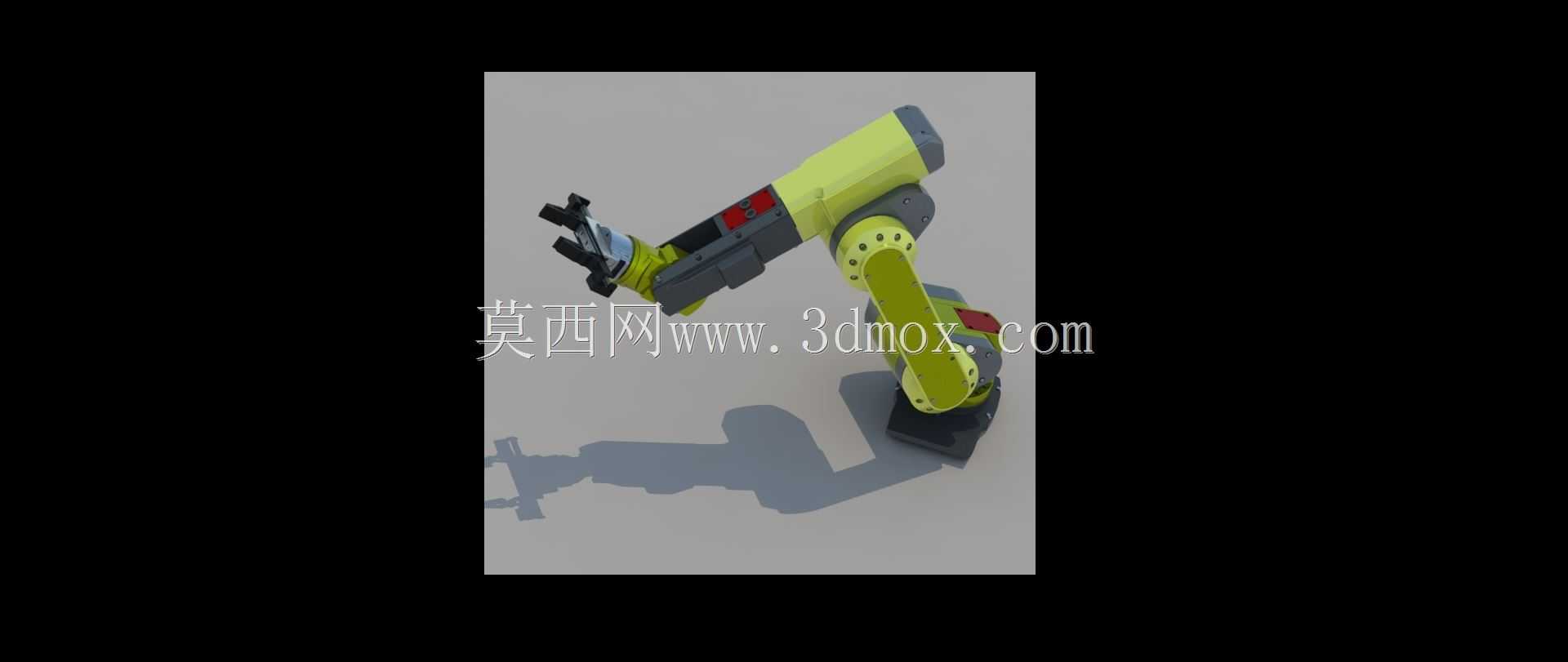

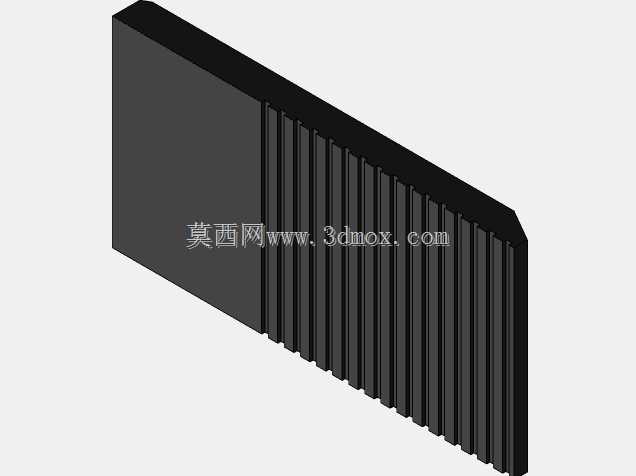

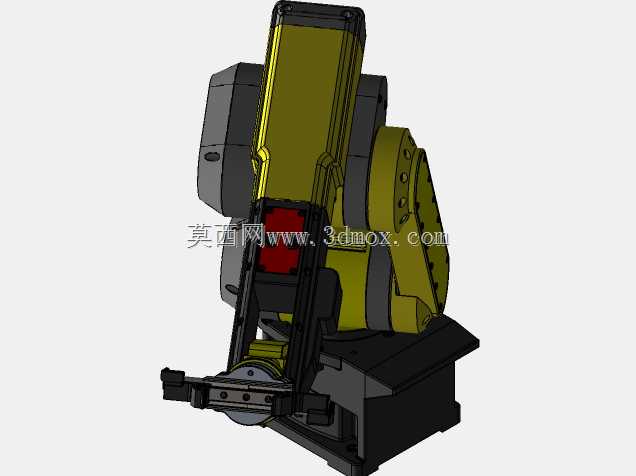

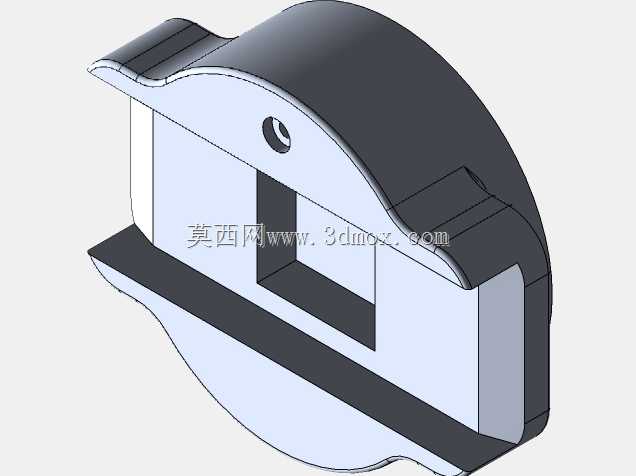

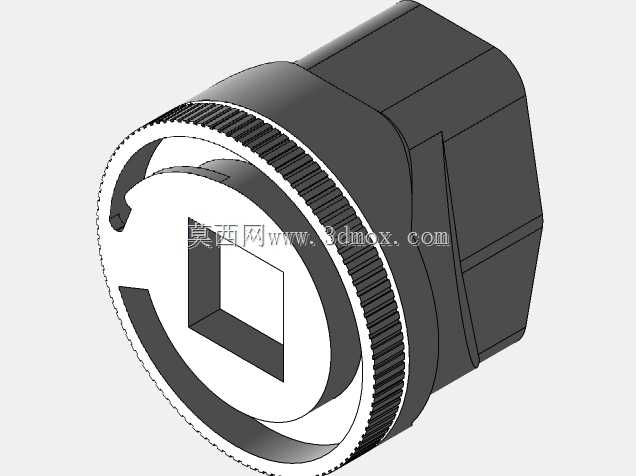

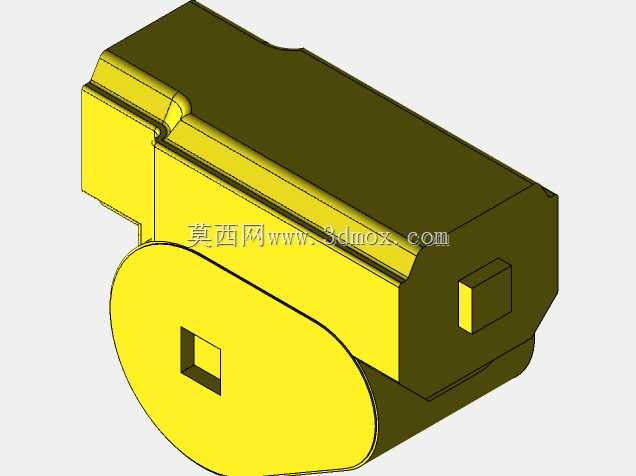

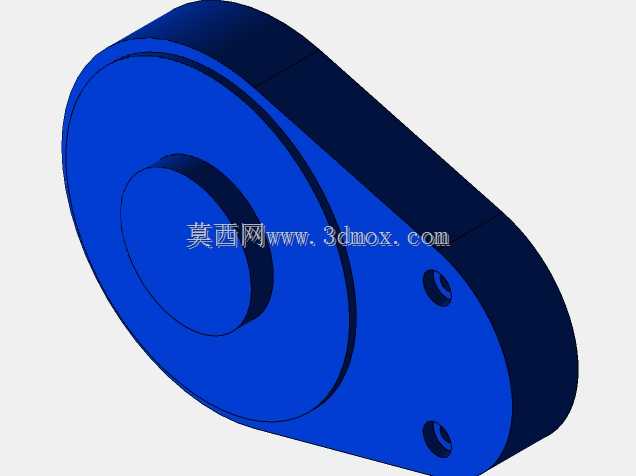

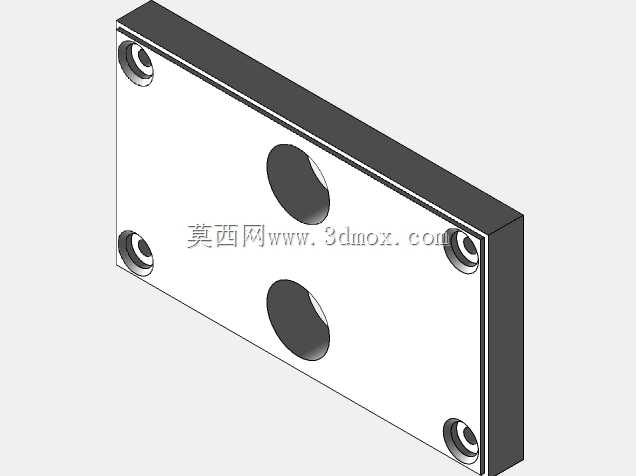

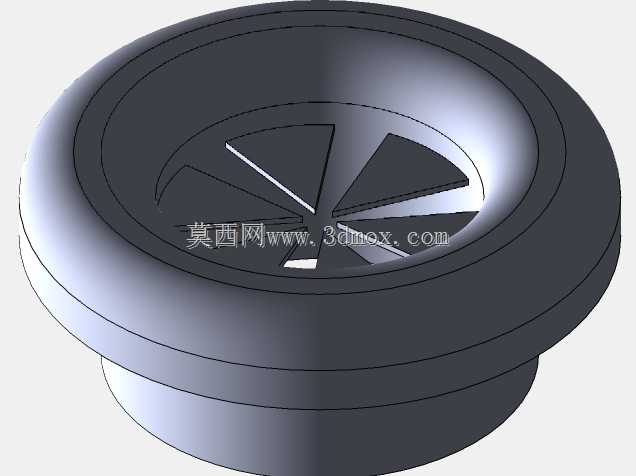

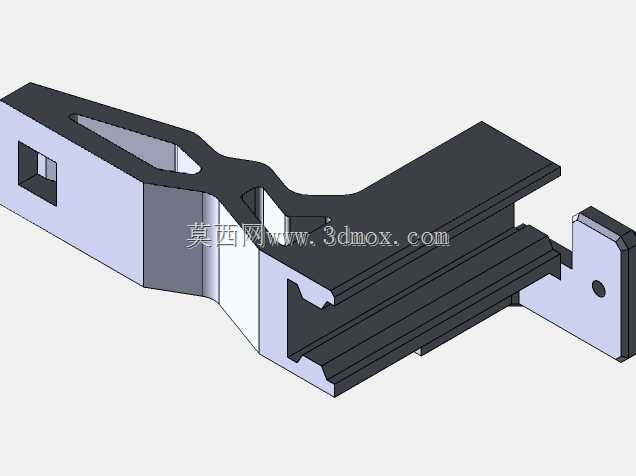

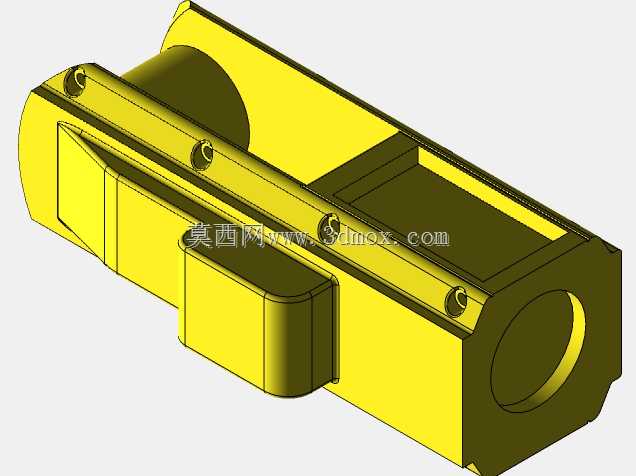

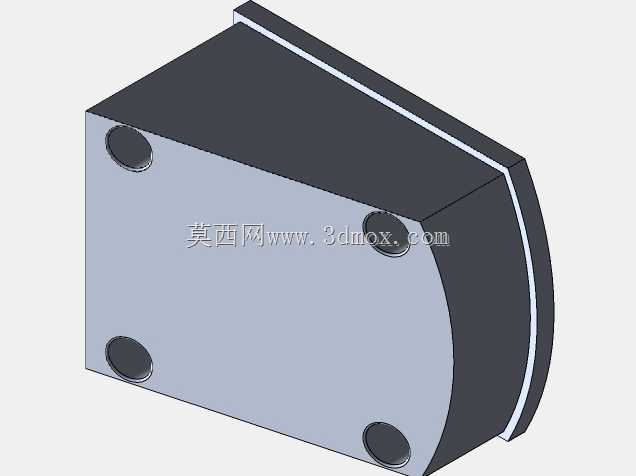

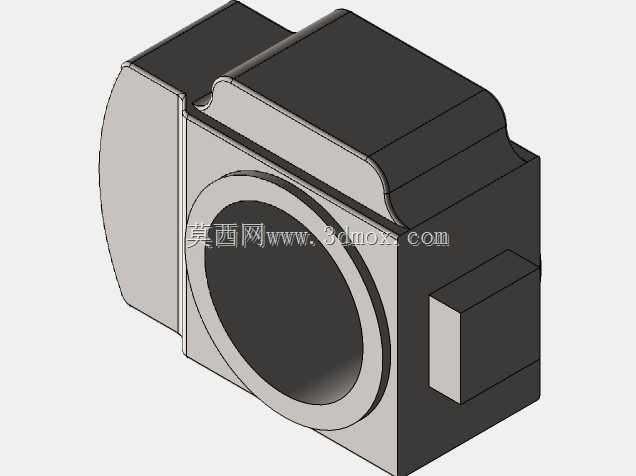

这款多关节机械臂的结构设计,核心瞄准汽车制造场景的高频作业需求,在焊装、涂装、总装环节都能适配对应的末端执行器完成工位任务。从结构布局来看,采用六轴串联关节构型,底座安装面预留了标准的螺栓固定孔位,安装边界控制在占地直径420mm的圆形区域内,适配多数汽车产线现有工位的安装基座尺寸,不需要对原有工位地基做大规模改造就能完成部署。大臂与小臂的长度配比经过反复校核,水平作业覆盖半径可达1800mm,垂直作业范围覆盖地面以上300mm到2200mm的区间,刚好匹配汽车白车身焊接、零部件搬运的常规作业高度,不会出现作业盲区。关节部位采用了内置走线的设计思路,所有动力线缆、信号线缆都从臂体内部的穿线腔通过,避免产线作业过程中线缆剐蹭周边工装、工件造成的设备故障,关节处的密封结构做了阶梯式挡边设计,能阻挡焊装环节的飞溅焊渣、涂装环节的漆雾进入关节内部,延长核心传动部件的维护周期。末端法兰采用通用的ISO 9409-1-50-4-M6标准接口,不需要额外做转接法兰就能直接装夹焊枪、夹爪、吸盘等常用末端执行器,切换不同作业任务时的换装时间能压缩到十分钟以内。设计过程中针对臂体的受力做了拓扑优化,大臂、小臂的非受力区域做了镂空减重处理,在保证臂体刚性满足12kg额定负载下形变不超过0.05mm的前提下,整体自重比同负载等级的传统铸造臂体降低了17%,能有效降低关节伺服电机的负载余量要求,提升运动过程中的响应速度。关节传动部位采用谐波减速器搭配交叉滚子轴承的配置,重复定位精度控制在±0.03mm,完全满足汽车焊装环节焊点位置精度、总装环节零部件装配精度的要求。臂体的外观配色采用高可见度的黄绿撞色设计,在产线复杂的设备环境中能快速被现场人员识别,避免人员误入作业半径引发安全事故,臂体表面做了哑光防静电喷塑处理,涂装环节作业时不会因为静电吸附漆雾造成表面涂层脏污,日常清洁维护只需要用常规工业擦拭布就能清理表面附着的焊渣、油污。底座部位预留了气源、信号接口的快插面板,现场布线时能直接对接产线的气源管路、工业总线,不需要拆开臂体外壳做内部接线,现场部署的效率能提升40%以上。
