在化工、暖通、能源动力、制冷等多个工业场景中,壳管式热交换器都是应用占比极高的间壁式换热设备,这类设备依靠封闭管壁完成两种不同温度流体的热量传递,不需要两种介质直接接触,能适配高压、高温、存在腐蚀性介质的复杂工况,相比板式、翅片式等其他换热结构,壳管式设备的承压能力更强,对流体洁净度的适配范围更广,运维清理的难度更低,是工业换热场景里选型优先级很高的设备类型。

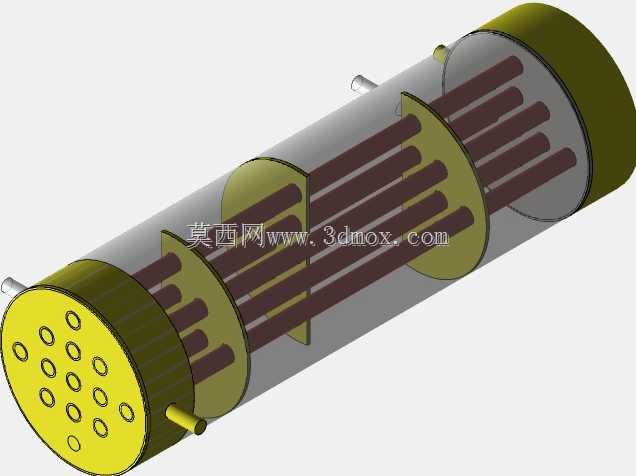

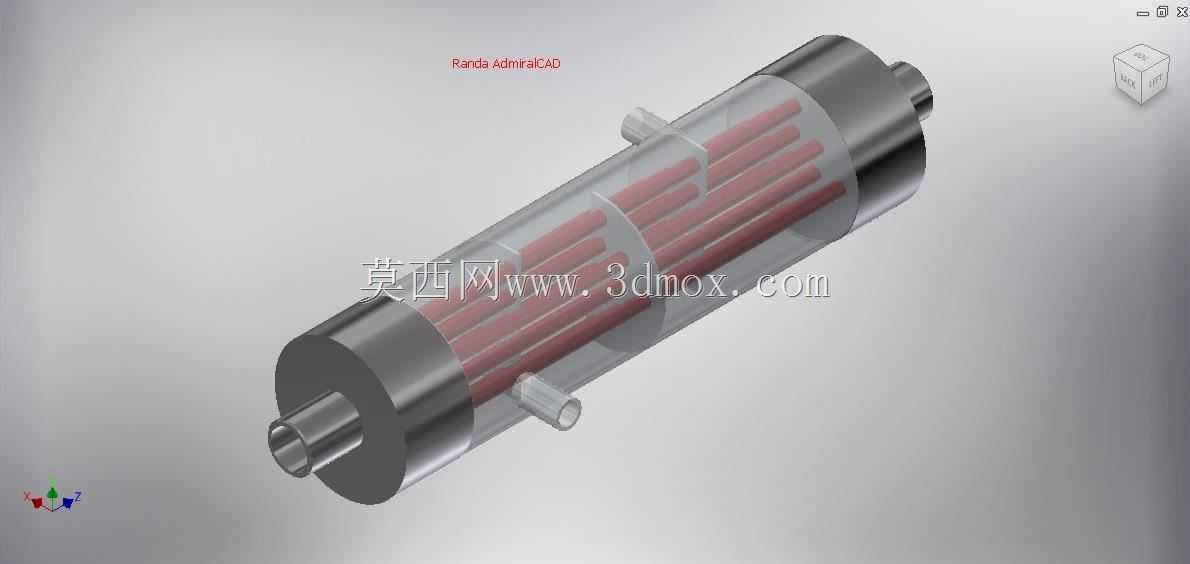

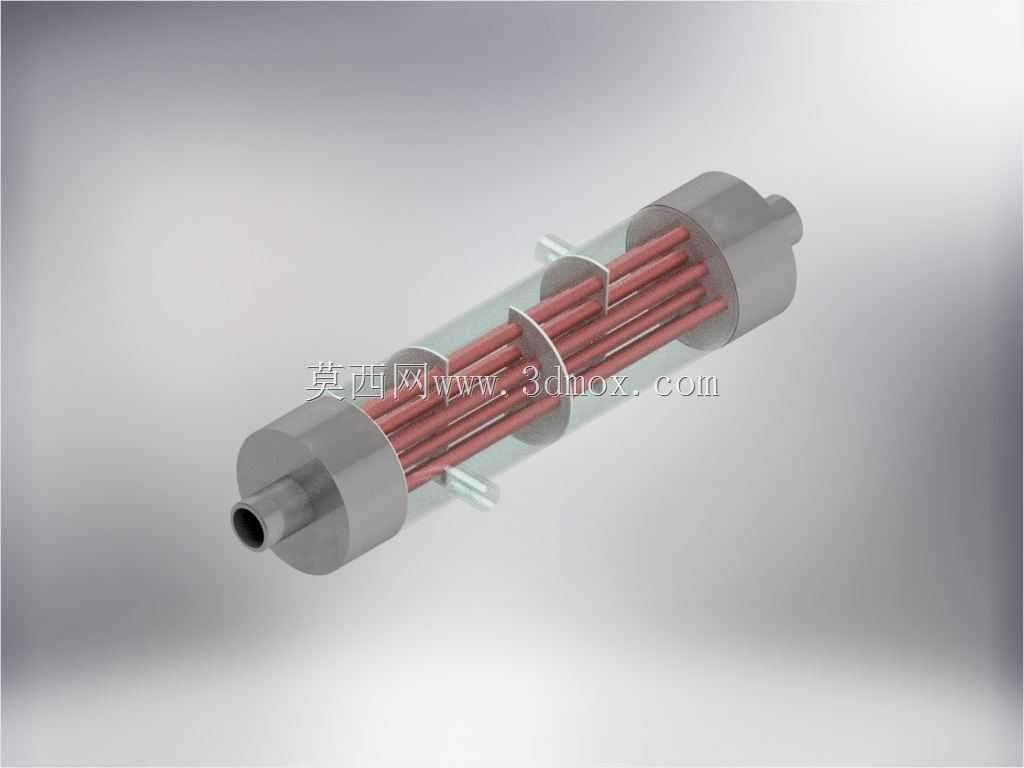

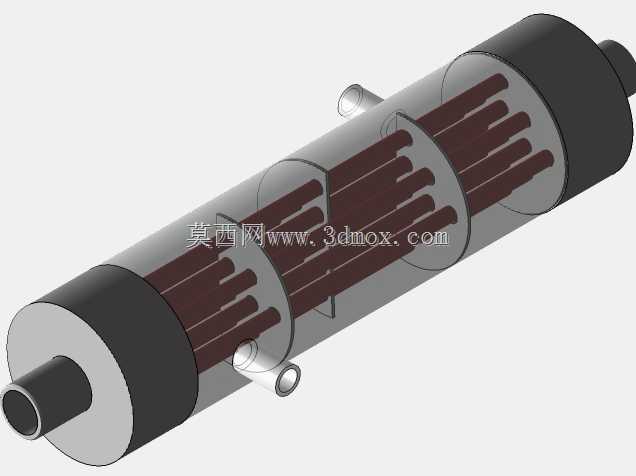

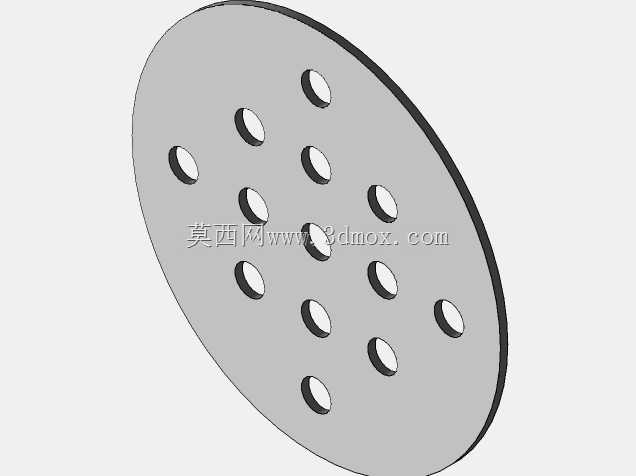

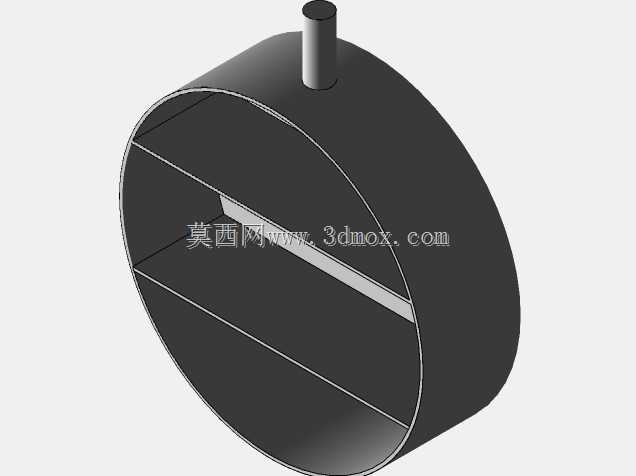

从结构设计逻辑来看,这套壳管式换热结构采用透明壳体做可视化呈现,能清晰看到内部管束的排布逻辑:两端设置管板固定整组换热管,壳程内部设置折流板,一方面可以支撑换热管避免长管在流体冲击下产生振动变形,另一方面可以改变壳程流体的流动路径,延长流体在壳程的停留时间,提升湍流程度,减少换热死区,整体提升换热效率。管程流体从端部接口进入后,在换热管内部流动,壳程流体从壳体侧面的接口进入,在换热管外的壳程空间流动,两种流体通过管壁完成热量传递,根据工况需求还可以调整管程程数、折流板间距、换热管管径与排布方式,适配不同的流量、换热温差、压降要求。

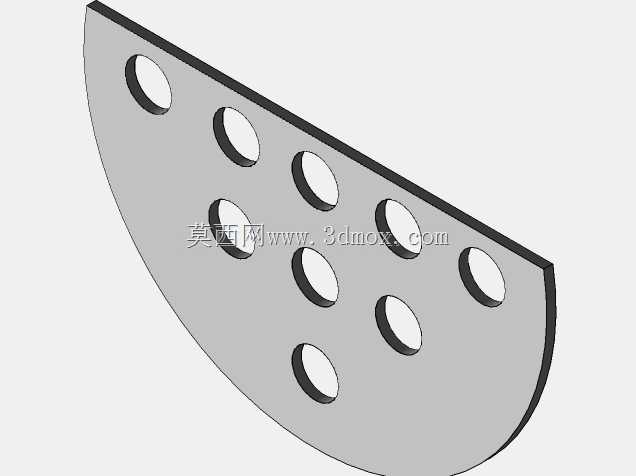

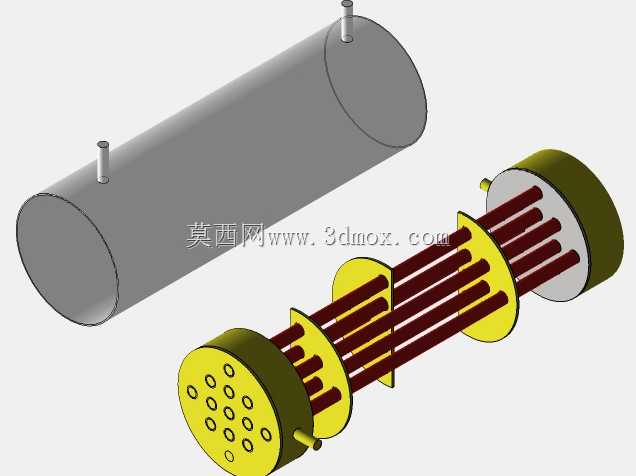

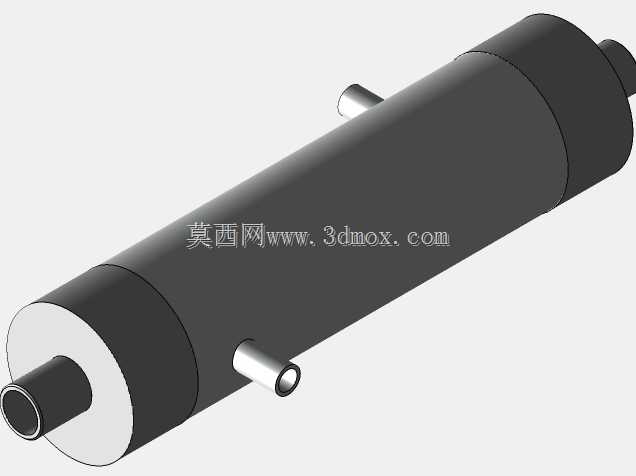

做结构设计时需要重点考虑安装边界与尺寸配合:端部的管程接口采用标准法兰连接结构,能直接对接工业管路,壳体侧面的壳程接口同样采用同规格连接形式,安装时需要预留端部封头的拆卸空间,方便后期检修时抽出管束做清理或更换换热管。设备整体为卧式安装结构,壳体的支撑位置需要匹配现场安装基座的间距,避免设备运行时因自重或流体冲击产生额外应力。管束与管板的连接采用胀接加焊接的复合形式,能避免不同温度下两种材料热胀冷缩产生的间隙泄漏,适配温度波动较大的工况。折流板的缺口方向与流体流向匹配,卧式安装时折流板缺口采用上下布置,能避免壳程底部积液影响换热效果,也能减少流体对管束的横向冲刷磨损。

在实际选型应用中,这类壳管式结构可以通过更换换热管材质适配不同介质,比如处理腐蚀性流体时可以选用不锈钢、钛材换热管,普通水-water换热场景采用碳钢换热管即可控制成本,壳体材质也可以根据承压等级调整壁厚,满足不同压力等级的工况要求。设计时还需要考虑热膨胀补偿,当管程与壳程流体温差较大时,可以在壳体上设置膨胀节,抵消两种材质不同热膨胀量产生的应力,避免管板连接处出现拉裂泄漏的问题。
