水斗式涡轮机转轮结构设计

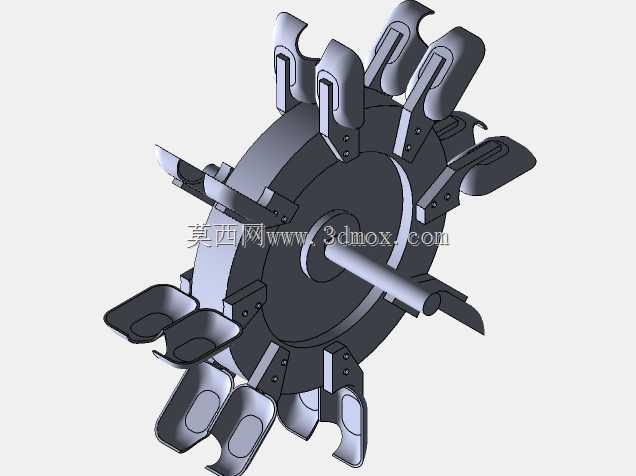

冲击式水轮机的核心做功部件转轮，直接决定了小型水力发电装置的能量转换效率，这款水斗式转轮结构针对低水头、小流量的分布式微水电场景设计，适配山区零散水力资源的开发利用，无需修建高坝大库，仅需依托自然溪流的落差即可完成装机，适合偏远无电区域的独立供电系统搭建。从结构设计逻辑来看，转轮采用轮盘与水斗分体装配的形式，区别于传统整体铸造转轮，单个水斗通过螺栓紧固件固定在轮盘外缘，当局部水斗被水流裹挟的砂石磨蚀损坏后，可单独拆卸更换受损部件，大幅降低后期运维的成本与停机时长，无需整体更换整个转轮。每个水斗的曲面型线经过反复迭代优化，进水侧的分水刃设计可精准将冲击射流均匀拆分到两侧斗腔，斗腔的曲面弧度严格匹配水流的运动轨迹，让水流在斗腔内完成动量交换后沿出水侧顺畅排出，避免出现水流回溅干扰后续水斗受流的问题，减少水力损失。轮盘中心设计有标准轴孔与键槽结构，可直接与动力输出轴配合传递扭矩，轴孔周边做了加厚处理，抵消高速转动时的离心应力，避免长期运行出现轴孔开裂的失效问题。安装边界上，轮盘的外径尺寸适配小型引水管路的喷嘴射流覆盖范围，水斗的排布间距经过计算，保证前一个水斗离开射流区域时，后一个水斗刚好进入受流位置，让转轮获得连续稳定的冲击扭矩，不会出现动力断档。整体结构在满足结构强度的前提下做了轻量化处理，轮盘非受力区域做了减薄设计，降低转轮自身的转动惯量，让机组在水流流量波动时可以更快响应转速变化，适配微水电系统不稳定的来水条件。水斗的外形设计同时兼顾了增材制造的工艺特性，无需额外支撑结构即可完成3D打印成型，方便设计验证阶段的快速样件制作，缩短结构迭代的周期，也适合小批量定制化的微水电项目快速落地。
