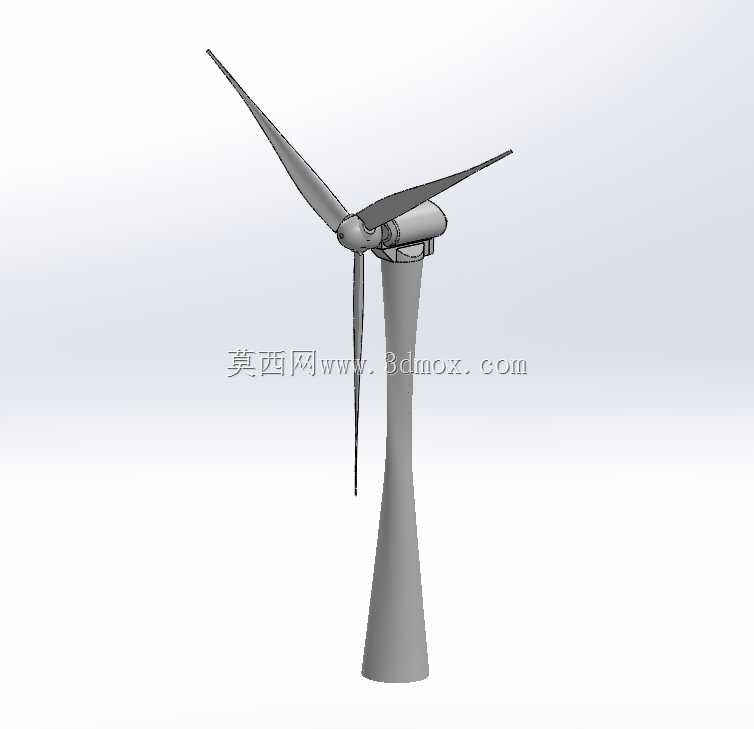

可3D打印小型水平轴风力发电装置结构

这款小型风力发电装置的结构设计，适配分布式离网供电场景的实际使用需求，可应用于户外露营临时供电、小型气象站自供电、教学实验演示等多种场景，整体结构做了适配3D打印工艺的优化，所有机械零部件均可通过桌面级FDM3D打印机完成制作，无需复杂的机加工工序，能大幅降低小批量制作与教学试制的成本门槛。整机采用三叶片水平轴布局，这种布局在低风速区间的启动性能更优，叶片翼型经过简化处理，在保证风能捕获效率的同时，降低了打印过程中支撑结构的使用量，减少后期处理的工作量。塔筒部分采用分段式设计，总高度为350毫米，分为180毫米与170毫米两段，分段式结构既方便打印时适配常规3D打印机的成型尺寸，也能在运输、收纳时拆分减小整体体积，两段塔筒之间采用止口定位配合，安装时无需额外粘接即可保证同轴度，避免塔筒倾斜带来的运转振动问题。叶片长度设计为220毫米，三片叶片通过根部的定位卡槽与轮毂连接，安装时可快速卡入定位，无需额外紧固件固定，轮毂与机舱的转动部位仅需搭配两个标准626轴承即可实现顺畅回转，轴承作为标准件可直接采购，无需定制加工，进一步降低了整机组装的难度。机舱内部预留了小型直流发电机的安装空间，结构设计时考虑了发电机的安装定位，可适配常见的小型微型直流发电机，将风轮捕获的风能转化为电能输出。整体结构的安装边界清晰，塔筒底部设计有法兰安装面，可通过螺栓固定在预制的基座或者支架上，安装时仅需保证塔筒垂直度即可，无需复杂的调试工序。在设计过程中，针对3D打印的工艺特性做了多处细节优化，所有受力部位的壁厚均做了均匀化处理，避免打印时出现填充不均导致的强度问题，转动部位的配合间隙预留了0.2毫米的打印公差，可直接装配无需二次打磨，叶片的曲面做了连续顺滑处理，减少打印时的层纹影响，保证叶片转动时的动平衡性能，降低运转过程中的噪音与振动。
