带2500A母线连接的AF750三极接触器组件

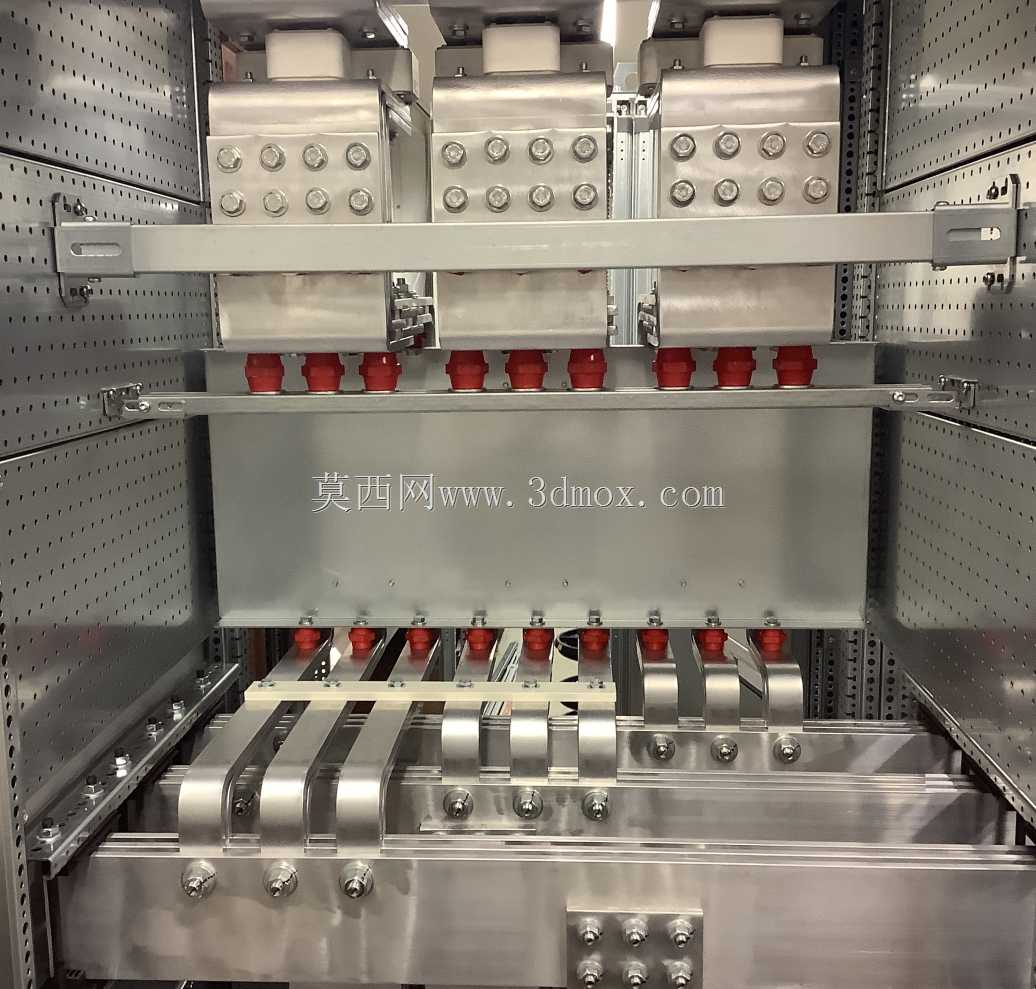

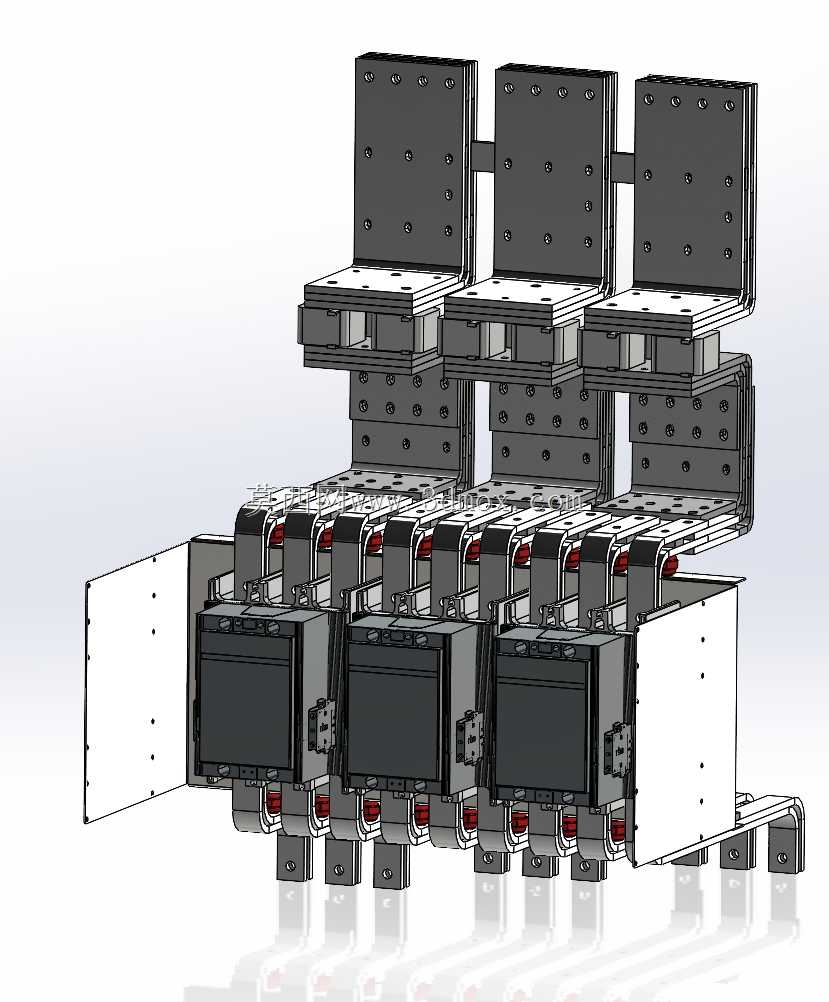

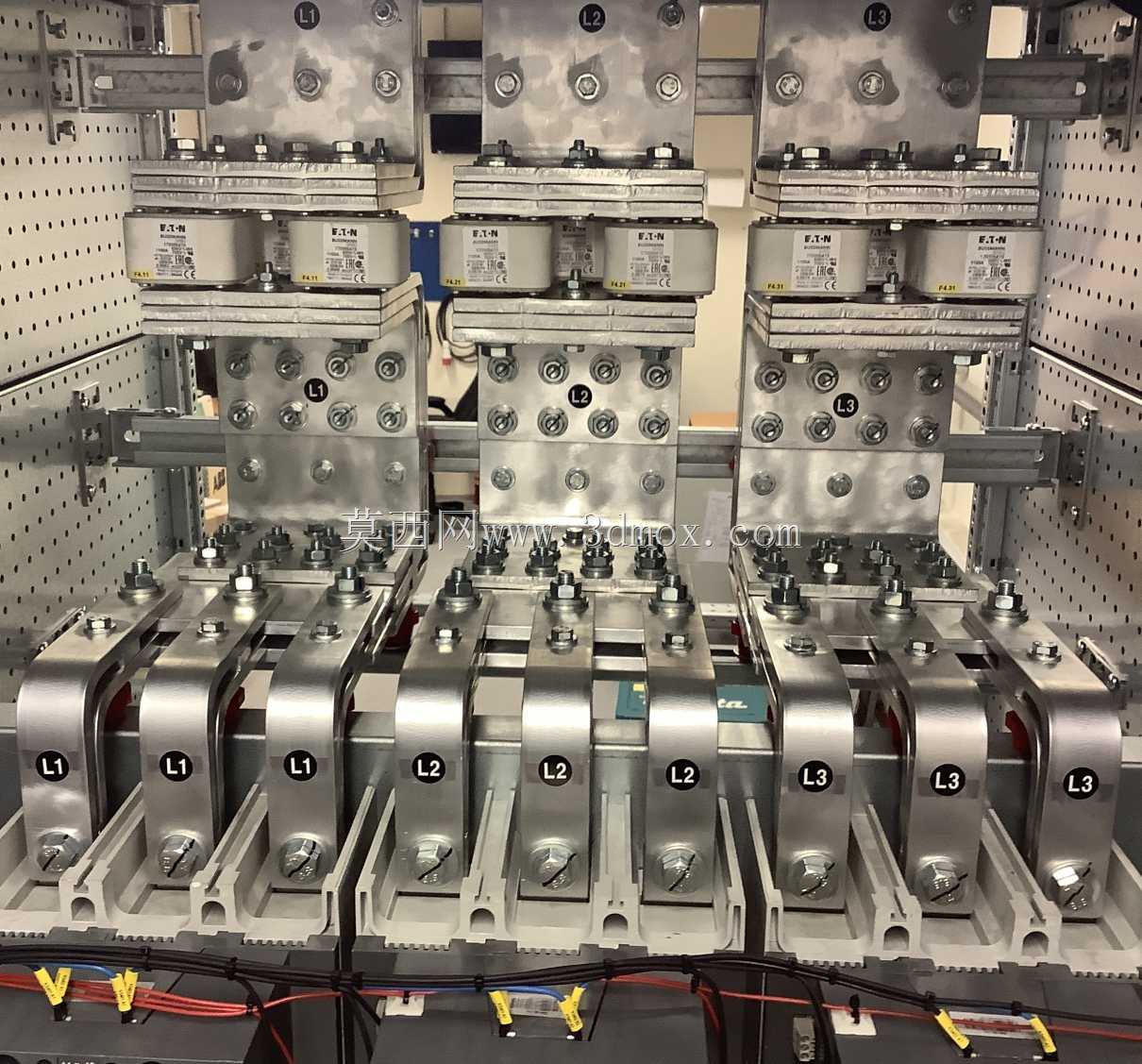

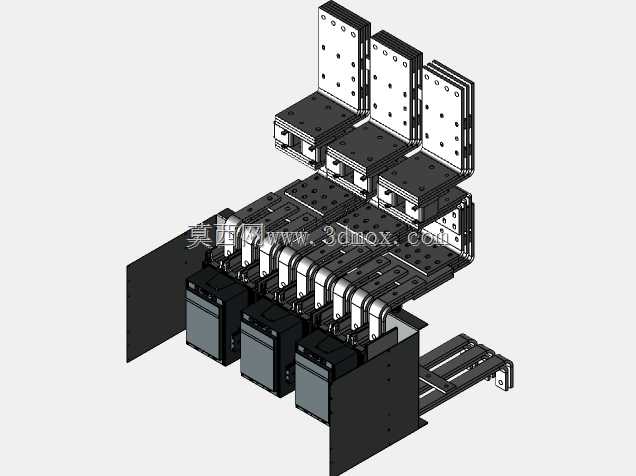

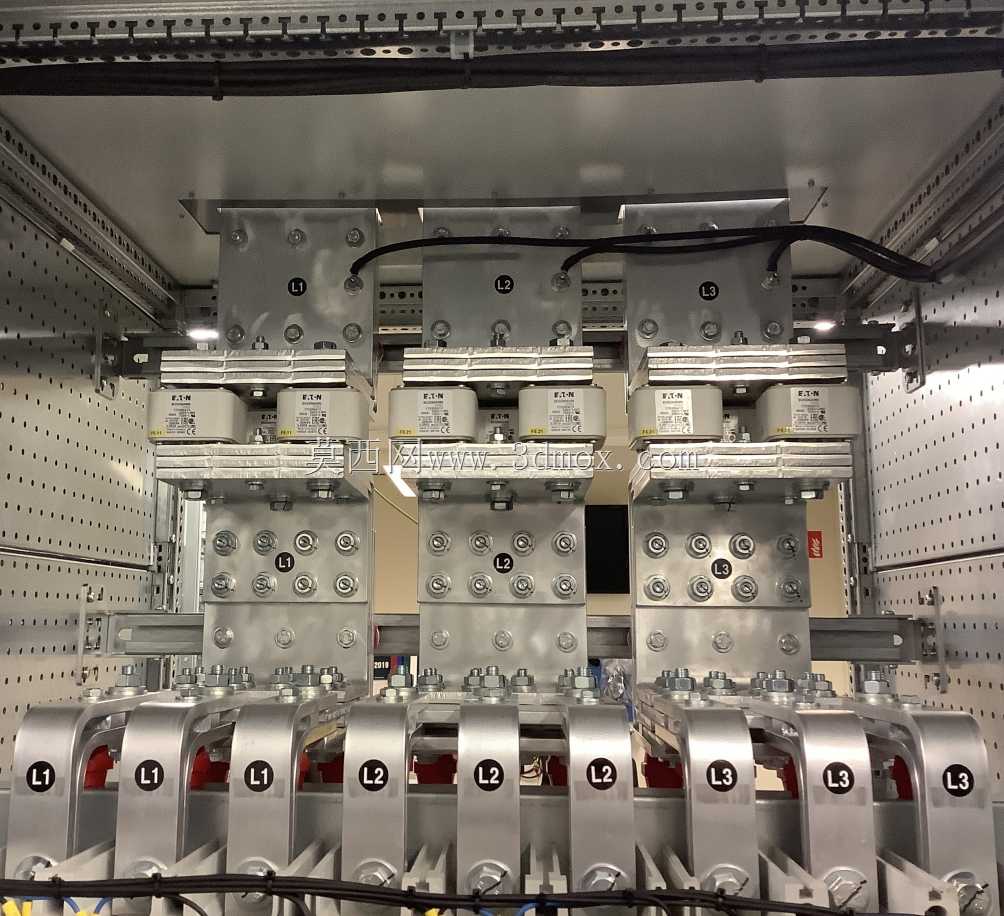

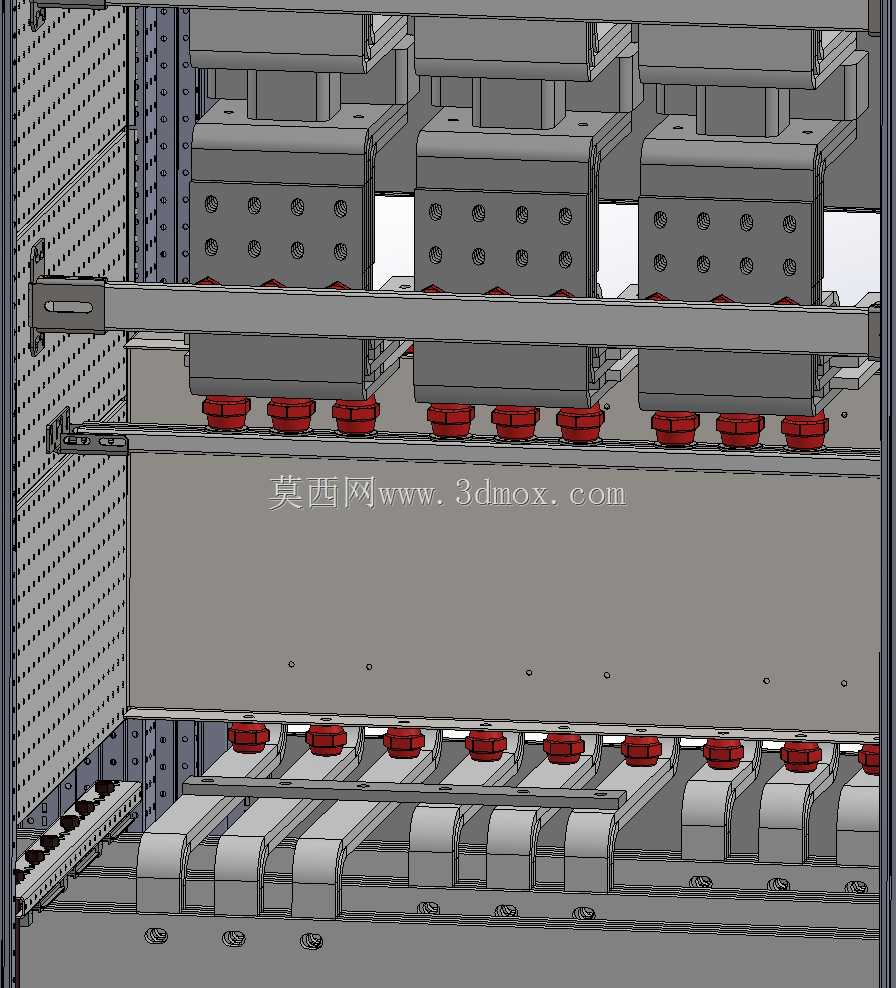

这套带母线连接的接触器组件，主要面向低压0.4kV等级的大容量配电进线回路设计，常见于工业厂房主进线柜、大容量电机群控进线柜、数据中心主配电单元这类需要承载2500A持续工作电流的场景，核心作用是实现主回路的接通与分断，同时集成进线侧母线连接与后备保护功能，省去了现场单独拼接母线、选配保护元件的大量装配工作。从结构设计来看，组件采用三极并排布局，每极对应一相进线，母线采用铝排作为导电载体，铝排的搭接面做了镀锡处理，降低接触电阻，避免大电流工况下搭接面过热；每相进线侧都配置了Bussmann 170M系列快速熔断器，作为回路的短路后备保护，当回路出现远超额定值的短路电流时，熔断器可以在毫秒级时间内分断故障电流，避免接触器主触头被大电流烧蚀，也能防止故障范围扩大到上游配电回路。设计过程中重点考量了大电流工况下的载流稳定性与安装兼容性，三相母线的排布严格遵循相间安全距离要求，裸露带电部位之间的绝缘间隙满足低压配电规范的爬电距离要求，避免相间飞弧风险；接触器本体的安装支架采用折弯钢板加工，表面做喷塑绝缘处理，既保证足够的结构强度，承载接触器分合闸时的冲击力，也能避免支架与带电部位之间的绝缘隐患。组件的安装边界做了统一规划，底部安装孔位按照标准柜型的安装梁间距设计，现场安装时可以直接固定在柜内的横装安装梁上，不需要额外打孔改制；进出线侧的母线搭接位置预留了标准的螺栓连接孔，孔位尺寸与同电流等级的柜内母线规格匹配，现场接线时不需要对母线做二次切割加工。侧面的防护挡板采用可拆卸式设计，日常运行时挡板可以遮挡侧面的带电部位，防止运维人员误触，检修时只需要拆下固定螺丝就能取下挡板，方便对触头、熔断器进行检查更换。整体结构在建模时还原了所有装配细节，包括母线的折弯弧度、紧固件的安装位置、熔断器的夹持结构、接触器的辅助触点安装位，能够直接用于柜内布局的干涉校验，也可以作为同类大容量进线组件设计的参考蓝本，帮助设计人员快速完成柜内排布，核对相间距离、安装空间、操作净距等关键参数，避免实际装配时出现部件干涉、安全距离不足的问题。
