高精度机用直柄铰刀三维结构设计

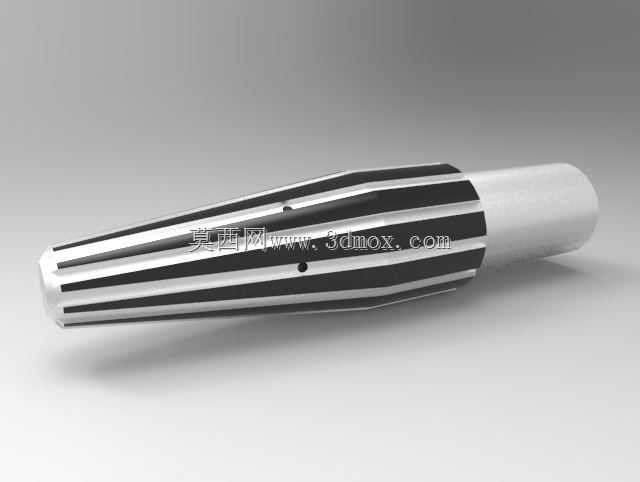

这款铰刀的三维结构设计完全围绕孔加工的精加工需求展开，在建模过程中优先考虑了实际机加工场景下的装夹适配性与切削稳定性。从应用场景来看，这类直柄铰刀主要适配钻床、车床、加工中心等常规机加工设备，多用于经过钻、扩工序后的孔位半精加工与精加工环节，能够稳定保证孔的尺寸精度、圆柱度与表面粗糙度，常见于模具制造、通用机械零件加工、液压阀块加工等对孔位精度有较高要求的生产场景。

从功能特性上看，该铰刀采用多刃直槽结构设计，切削部分沿轴向分布均匀的切削齿，每个刀齿预留了合理的后角与刃带宽度，既能够保证切削过程中的排屑顺畅，也能通过刃带的修光作用提升孔壁的加工质量；柄部采用标准直柄结构，可适配通用钻夹头、弹簧夹头等常规装夹结构，无需定制专用夹具即可完成装夹，降低了生产现场的夹具适配成本。建模过程中对切削锥部分做了精准的角度控制，引导锥段的长度与角度经过反复校核，能够保证刀具切入工件时的导向性，避免切入过程中出现偏摆导致孔位超差。

设计思路上，没有一味追求参数的极致化，而是结合实际加工的容错空间做了平衡：刀齿的槽型采用圆弧过渡设计，既保证了排屑空间充足，也避免了槽根处应力集中导致的刀具崩刃问题；刀具的工作部分长度与柄部长度的比例经过优化，在保证常规加工深度足够的前提下，尽可能提升刀具整体刚性，减少长悬伸加工时的振刀风险。外形尺寸方面，切削部分的外径公差按照精加工铰刀的常规精度等级设定，安装边界上直柄的直径公差满足通用夹头的装夹公差要求，刀具总长控制在常规手动与机用铰刀的常用长度区间，既可以用于设备机加，也可适配手工铰孔的辅助修配场景。刀体上的定位小孔设计，可适配部分带顶丝的专用刀柄，防止高速加工过程中刀具出现打滑移位的问题，整体结构完全贴合机械加工车间的实际使用需求，没有冗余的结构设计，每个特征都对应实际加工中的具体功能需求。
