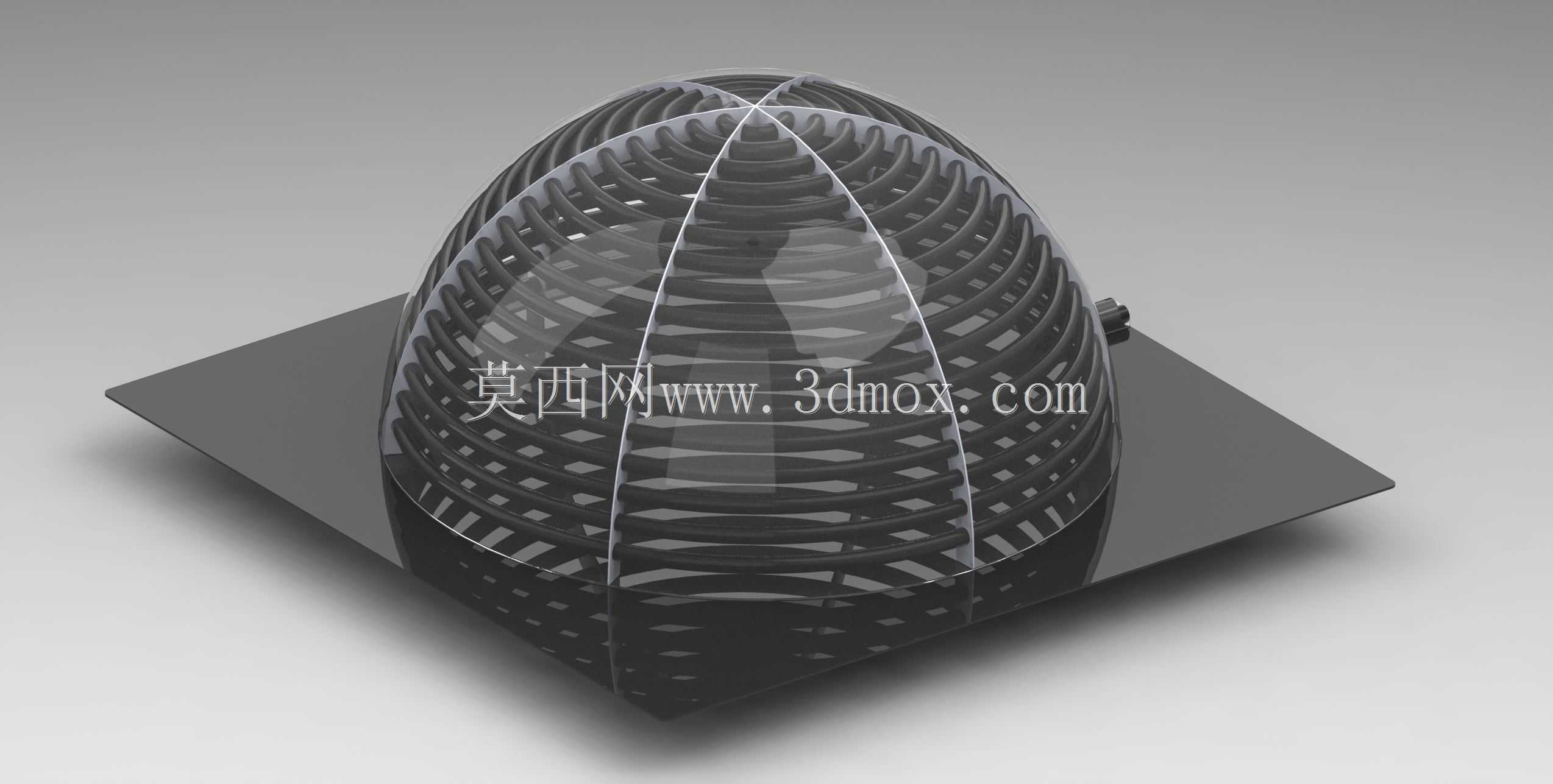

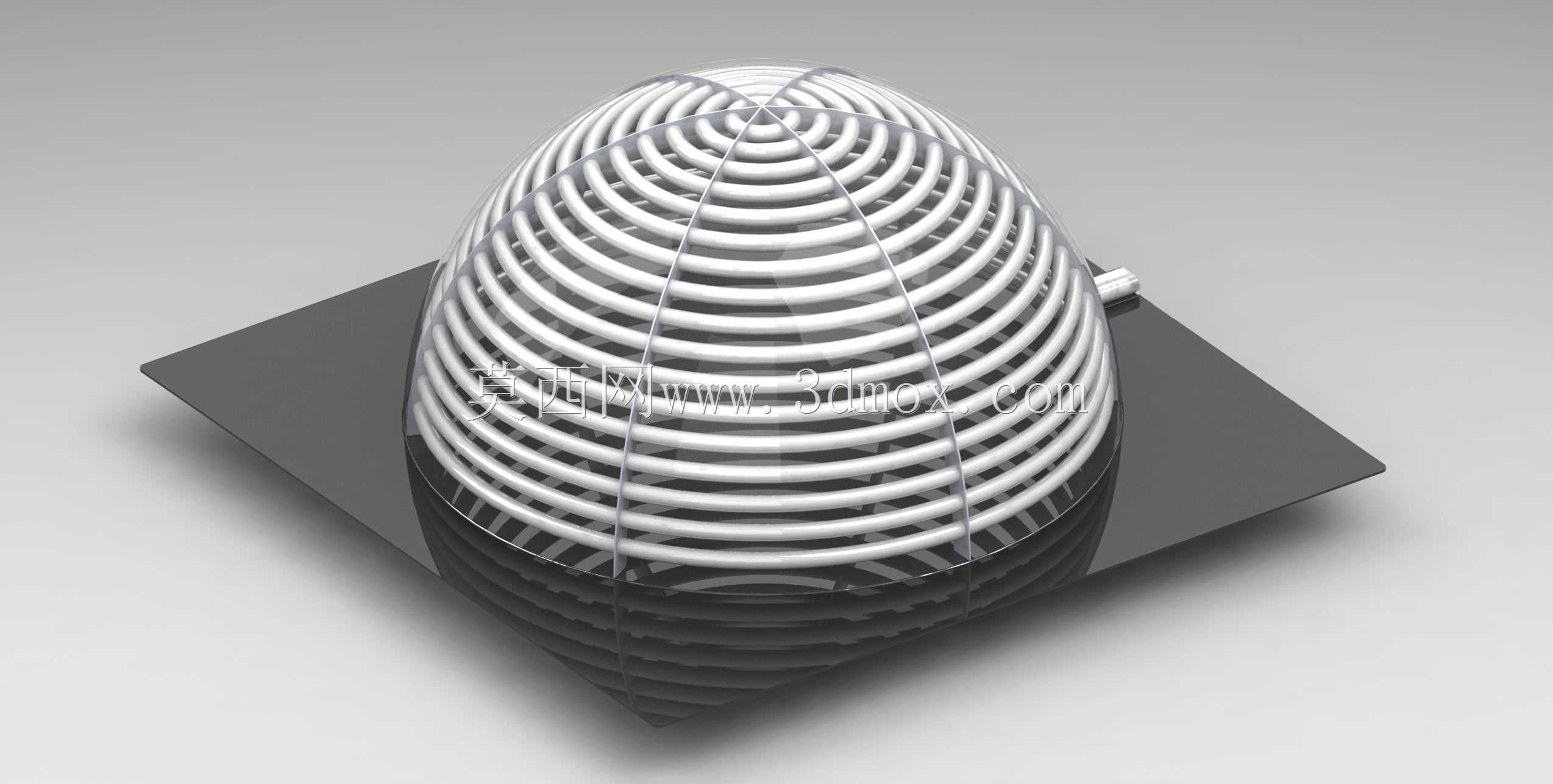

半球形盘管式太阳能集热换热装置结构

这款半球形结构的太阳能集热换热装置，主要面向民用住宅、小型商用建筑的分布式热水供应场景，可适配平屋面、架空露台等多种安装基面，替代传统平板式、真空管式集热设备，解决常规集热器在低纬度地区正午太阳高度角过大时的集热效率折损问题。从结构设计逻辑来看，整体采用半球形曲面排布换热盘管，盘管沿半球经线、纬线方向交错固定，形成镂空的球面集热面，这种排布方式能让不同时段的入射太阳光尽可能垂直照射到盘管表面，相比平面集热结构，可延长全天有效集热时长，减少太阳高度角变化带来的入射角损失。装置底部设置方形安装基板，基板边缘预留螺栓固定孔位，安装时可直接通过膨胀螺栓与屋面混凝土基面固定，无需额外搭建倾斜支架，能降低屋面荷载与安装施工量，基板与半球盘管组件之间采用快拆式连接结构，后期维护时可单独拆卸盘管组件进行除垢、检修，无需整体拆除基座。盘管采用等间距排布设计，相邻盘管之间预留均匀间隙，既可以保证气流流通带走盘管背面的冗余热量，避免局部过热导致的涂层老化，也能减少大风天气下的结构风阻，提升沿海多风区域的安装稳定性。半球形的外轮廓可配套透明半球形防护罩，防护罩与底部基板通过密封圈压合，实现集热组件的全密封防护，隔绝沙尘、雨水对盘管表面吸热涂层的侵蚀，延长设备整体使用寿命。盘管内部流道采用等径设计，水流从底部一侧的接口进入，沿球面盘管螺旋流动后从另一侧接口流出，流道全程无突变管径，能降低水流阻力，减少循环泵的功耗，同时螺旋流道可延长水流在集热面内的停留时间，提升换热升温效率。在安装边界上，方形基板的尺寸适配常规民用建筑的屋面预留检修空间，半球最高点距基面的高度控制在常规屋面附属设备的限高范围内，不会超出建筑外立面的规划要求，设备整体重心落在基板几何中心附近，安装后无需额外加装配重即可满足抗风载要求。实际应用中，该装置可直接对接家用储热水箱，也可多台并联组成小型集中供热系统，适配不同规模的热水使用需求，盘管表面的选择性吸热涂层可在保证太阳光高吸收率的同时，降低自身红外辐射热损失，提升低温环境下的集热效率。
