径流式涡轮叶轮精密机械结构设计

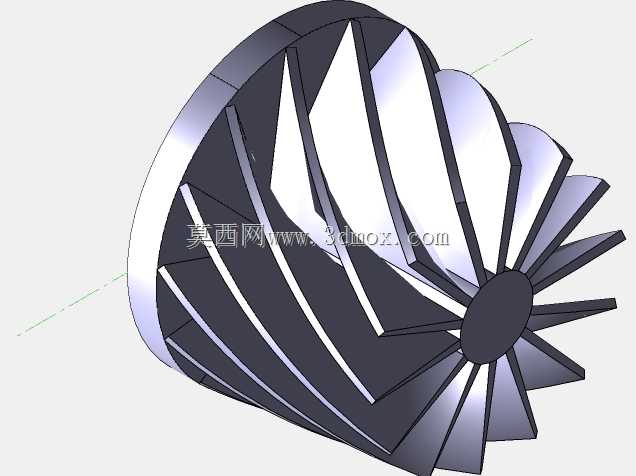

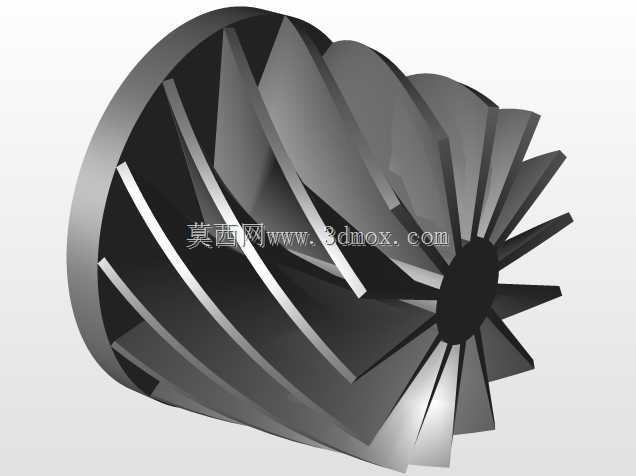

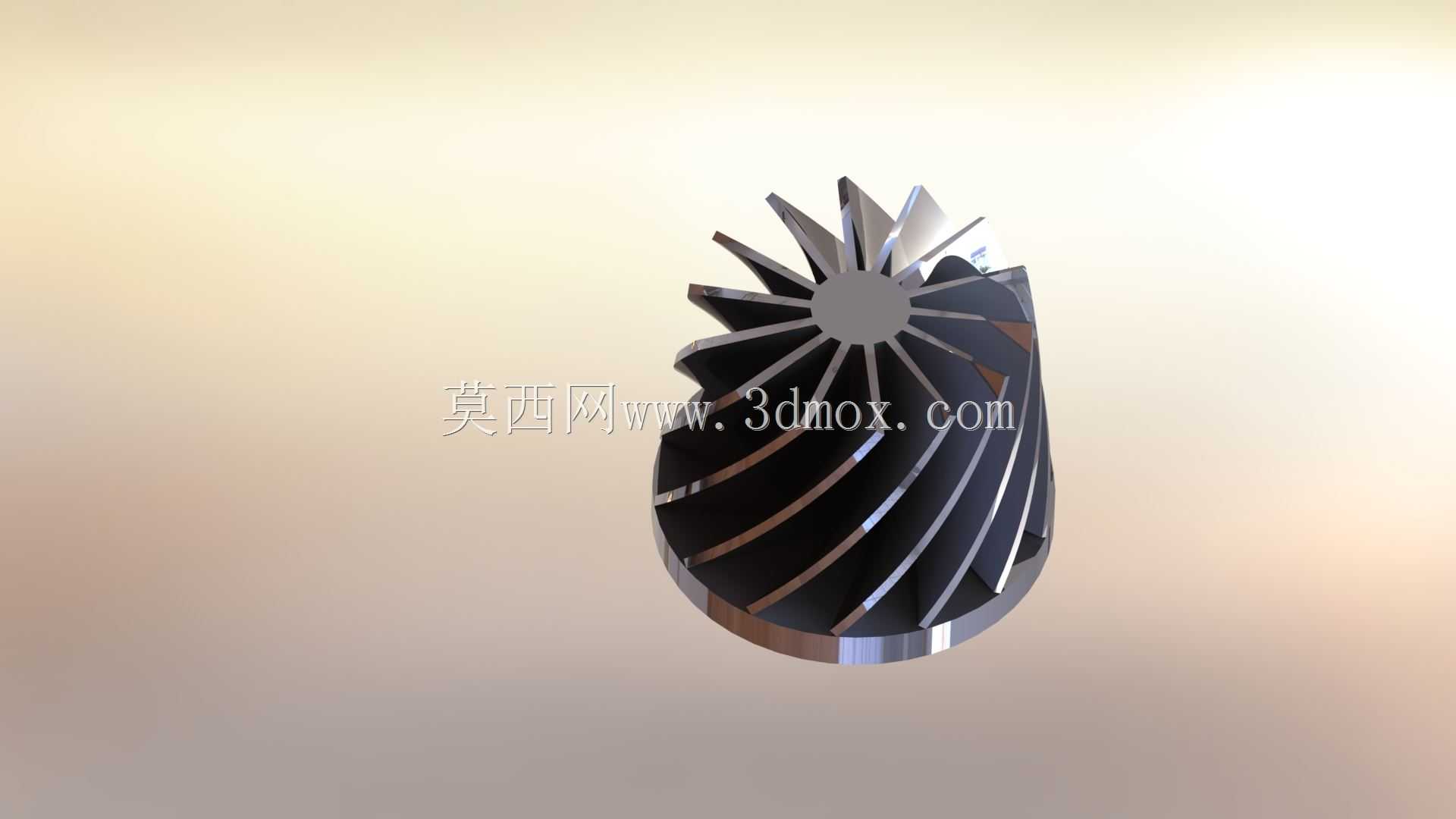

这类带空间扭曲叶片的径流式叶轮，常见于小功率涡轮增压器、微型燃气轮机、高速离心风机这类需要实现流体能量转换的设备中，核心作用是在高速旋转状态下完成工质的能量传递，要么将流体的压力能、热能转化为转轴输出的机械能，要么通过转轴驱动对流体做功提升压力。从结构设计逻辑来看，叶片采用大扭角的空间曲面构型，是为了适配流体从轴向进入、径向流出的流动轨迹，减少流道内的流动分离与涡流损失，每一片叶片的型线都需要匹配不同半径位置的流体速度三角形，从轮盖侧到轮盘侧的叶片厚度做渐变处理，靠近轮毂位置厚度更大，用来承受高速旋转带来的巨大离心拉应力，轮缘位置适当减薄，降低叶顶间隙带来的泄漏损失。叶轮的整体安装边界以中心轮毂的定位孔为装配基准，孔位的同轴度、端面垂直度直接决定了高速运转时的动平衡精度，通常这类叶轮的工作转速可达每分钟数万转，因此设计阶段就需要考虑轮盘的应力分布，避免在叶片根部出现应力集中，叶片与轮盘的过渡位置全部采用圆角顺滑衔接，既降低应力集中系数，也减少流体在转角位置的滞止损失。在实际应用场景中，匹配内燃机涡轮增压器的这类叶轮，需要耐受排气侧的高温冲刷，因此型面设计时还要兼顾热变形带来的间隙变化，冷态下预留的叶顶间隙需要覆盖工作温度下的轮盘径向膨胀量，避免运转时叶顶与蜗壳内壁发生刮蹭。如果是应用在高速离心风机上的同构型叶轮，设计侧重点会偏向提升流动效率，叶片的进出口安装角会根据设计风压、风量参数做针对性调整，曲面的曲率变化更平缓，降低气流在流道内的摩擦阻力。建模过程中这类空间曲面无法通过简单的拉伸、旋转特征实现，需要先通过多个截面的型线点构建光滑的样条曲线，再通过扫掠、放样生成连续的曲面实体，之后对所有的过渡位置做圆角处理，最后完成整体的布尔合并，建模完成后还需要做虚拟的动平衡校验，确认质量分布相对于转轴中心对称，避免实际运转时出现过大的振动。这类叶轮的外形通常为截锥形结构，进气端直径小，出气端直径大，整体轴向尺寸紧凑，能够适配体积受限的安装空间，在小型航空辅助动力单元、工业高速吹扫风机、燃料电池空气压缩机等领域都有广泛应用，设计时除了气动性能与结构强度，还需要考虑与转轴的连接方式，通常中心孔会设计键槽或者采用过盈配合的方式传递扭矩，连接位置的挤压应力也需要在设计阶段核算，确保高速大扭矩工况下不会出现连接失效。
