工业管路用三通式手动控制油闸阀结构

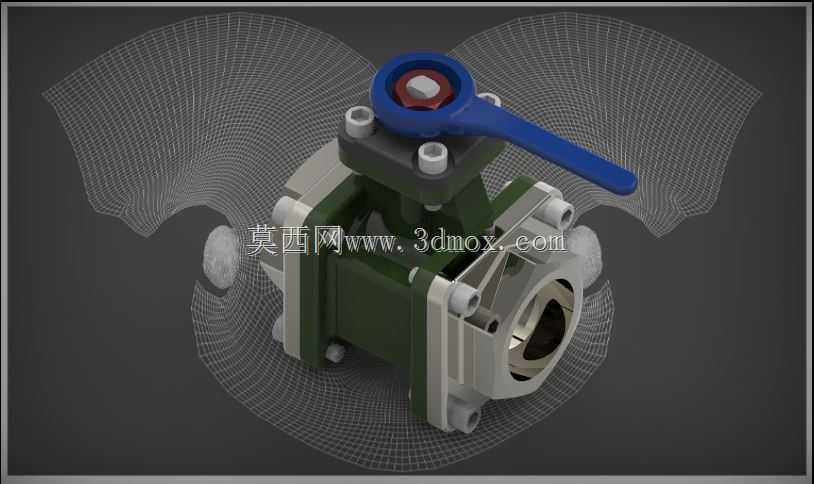

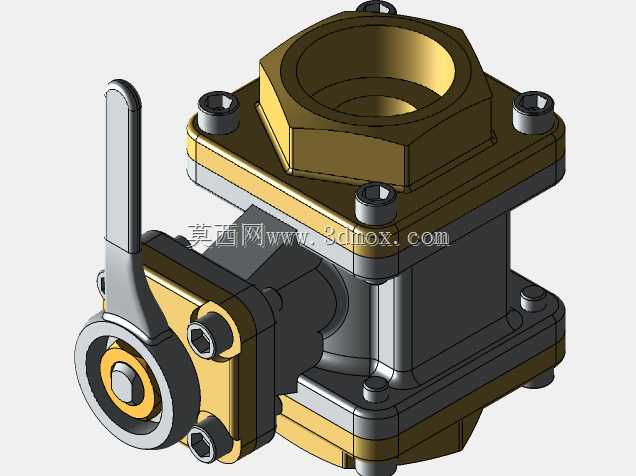

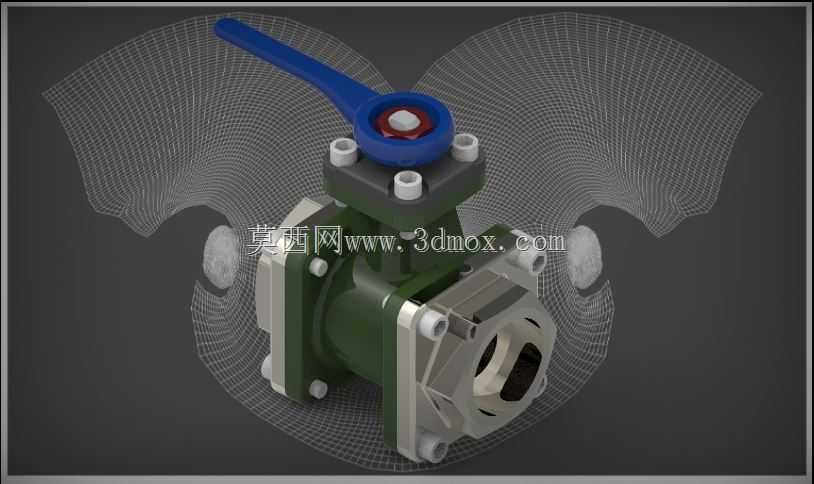

这款三通式手动油闸阀主要应用于液压油路系统、工业润滑管路、小型燃油输送回路中，承担油路通断、流向切换的核心控制作用，在机床液压站、工程机械燃油供给单元、集中润滑系统里都能见到这类结构的应用。从结构设计来看，阀体采用三通式流道布局，三个接口均采用法兰式连接结构，接口端面预留了螺栓安装孔位，安装时可通过标准螺栓与对应管路法兰对接，密封面可适配耐油橡胶垫片或金属密封垫，满足不同压力等级的油路密封需求。操作端采用加长杠杆式手柄，手柄与阀芯驱动端通过方形轴段配合传递扭矩，手柄根部设置了定位压盖，通过四颗均布的内六角螺栓将压盖固定在阀体上，既可以约束阀芯的轴向窜动，也能压紧阀杆处的密封填料，避免油路介质从阀杆配合间隙泄漏。阀体主体采用分体式装配结构，左右两侧的端盖通过周向均布的螺栓与主阀体连接，这种设计一方面便于加工内部流道与阀芯安装腔，降低铸造与机加工的工艺难度，另一方面在后期维护时，可直接拆卸端盖取出阀芯进行清理或密封件更换，无需将整个阀体从管路上完全拆下，减少现场维护的工作量。从安装边界来看，三个法兰接口的轴线处于同一垂直平面内，相邻接口轴线夹角为90度，安装时需要预留手柄转动的操作空间，手柄从关闭位置到两个通路全开位置的转动角度为90度，操作时不会与相邻管路或安装架产生干涉。阀芯采用通孔式结构，转动手柄带动阀芯旋转时，可实现不同通路之间的连通与切断，流道内壁做了平滑过渡处理，能够减少油液流经阀体时的压力损失，降低油路系统的能耗。阀杆与阀体的配合部位设置了多级密封结构，适配矿物液压油、润滑油等常见工业油类介质，可在常规工业环境的油温范围内稳定工作，避免出现介质外漏或不同通路串油的问题。整体结构紧凑，没有多余的外置部件，所有连接螺栓均采用内六角圆柱头结构，外观规整，安装后不会突出阀体轮廓过多，适合在安装空间相对紧凑的油路集成块周边布置。
