大型工业天然气过滤处理设备结构

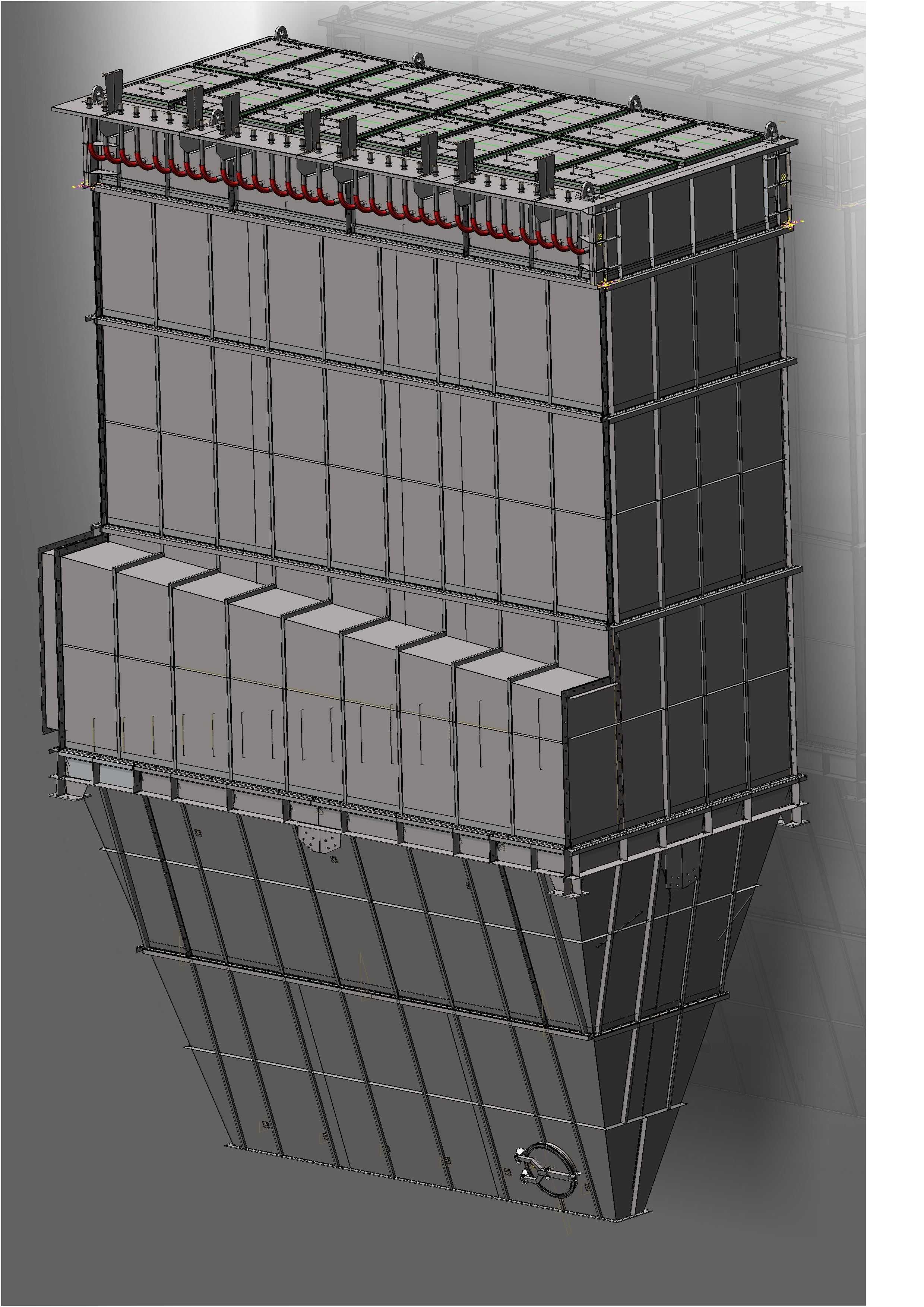

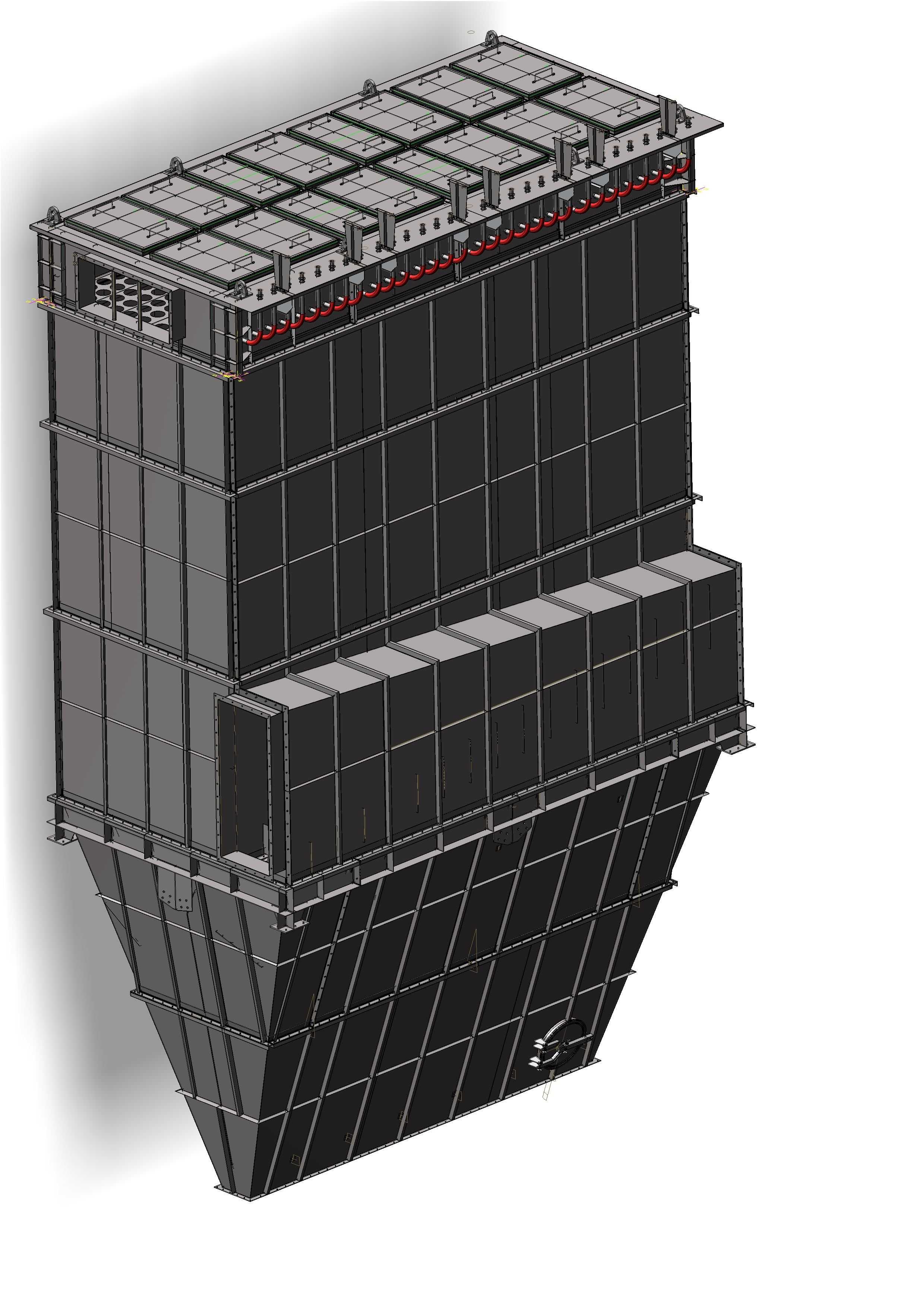

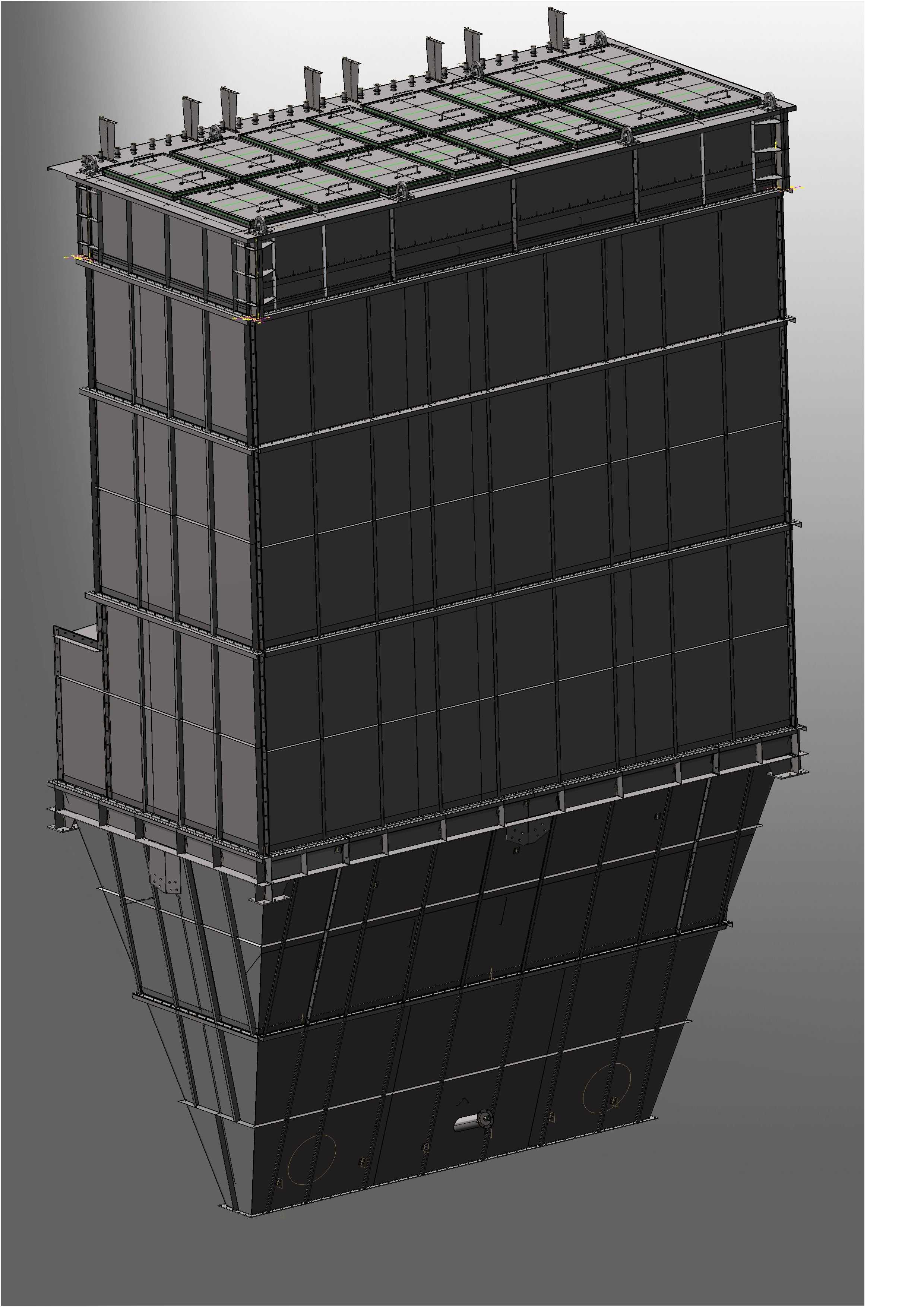

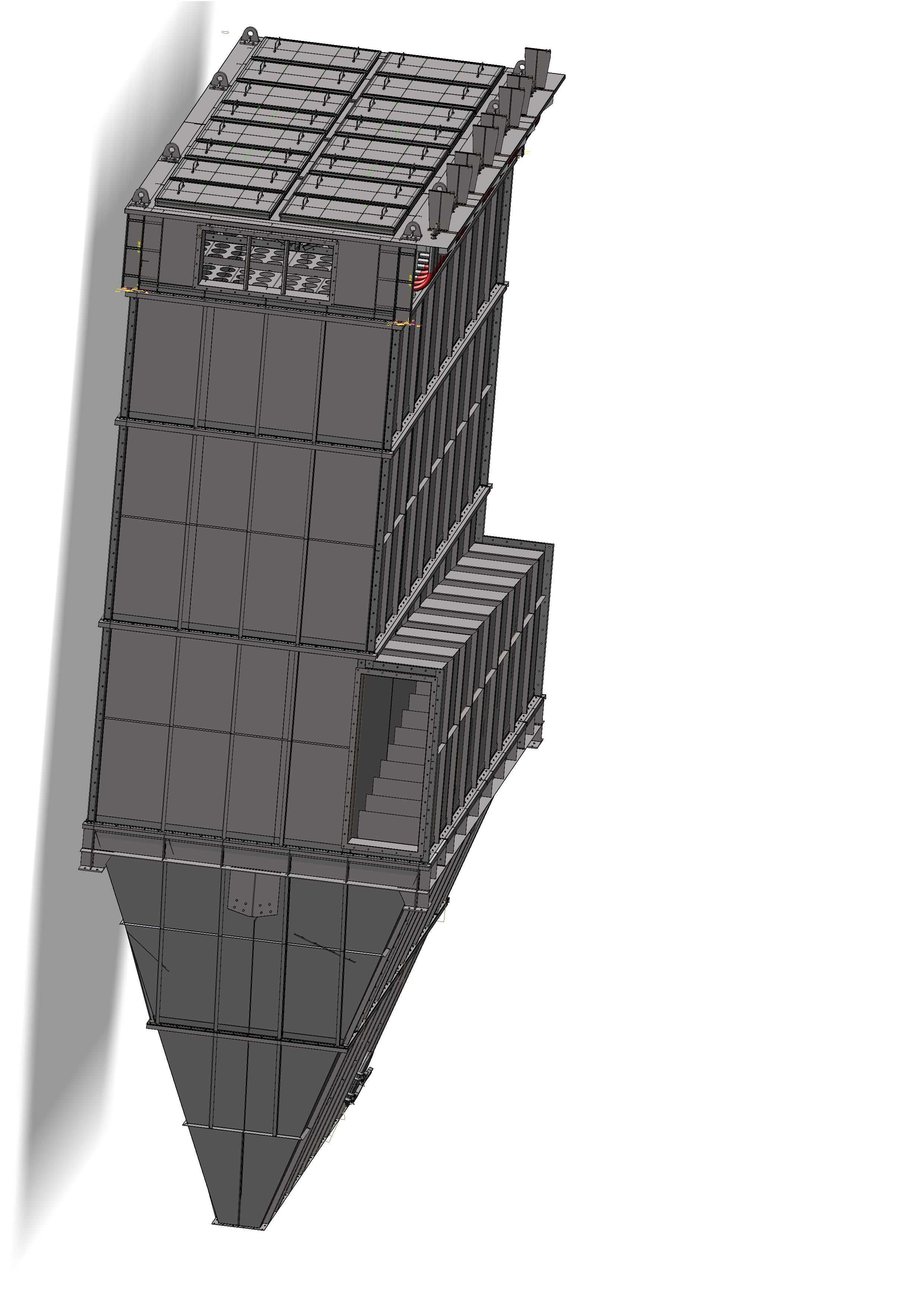

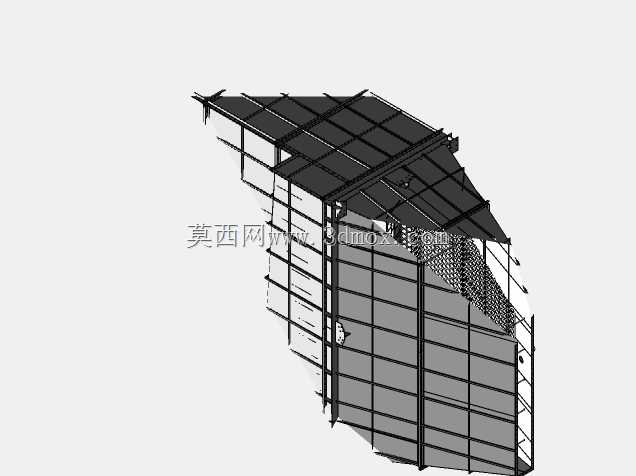

该设备应用于长输天然气场站、城市燃气门站、工业燃气供气系统的前端预处理环节，核心作用是脱除天然气输送过程中携带的固体杂质、管道锈蚀颗粒、游离液滴等异物，避免杂质对下游调压设备、流量计、燃烧器等精密器件造成冲蚀磨损、卡堵故障，保障整个燃气管网系统的运行稳定性。从结构设计来看，整体采用上部矩形过滤仓、下部锥形集污斗的组合构型，上部箱体采用模块化分仓设计，顶部均匀布置多组快开式检修仓盖，无需动用大型吊装设备即可单独打开对应仓室完成滤芯更换、内部清灰作业，大幅降低日常运维的工作量与作业成本。箱体侧壁采用型钢加筋的蒙皮结构，在满足承压强度要求的前提下尽可能降低设备整体自重，外部的加强筋沿竖向、横向双向排布，可有效抵消内部气流波动带来的交变载荷，避免长期运行出现壁板变形问题。下部锥形料斗的倾斜角度经过物料安息角校核，可保证拦截下来的固体杂质、积液能够依靠自重顺利滑落至锥底排污口，不会在斗壁出现积料架桥的问题，锥段同样设置型钢支撑框架，与上部箱体的主框架刚性连接，整体受力可直接传递至底部安装支座。安装边界方面，设备底部设置整圈连接法兰，可直接与现场的混凝土基础钢架或者落地支撑平台通过螺栓紧固，侧面预留的进气、出气接口采用标准管道法兰设计，可直接与同压力等级的工业燃气管道对接，无需额外制作过渡连接段。设计过程中优先考虑了现场运维的便利性，顶部的仓盖排布预留了足够的检修操作空间，侧面可根据实际需求差压检测、安全阀安装的接口，整体结构完全按照工业燃气设备的承压规范设计，所有焊缝位置都预留了探伤检测的操作空间，建模过程中对每一处型钢连接、法兰对接的位置都做了细节还原，可直接用于设备的预制加工参考、场站布局的干涉校验，也可作为同类大型过滤设备结构设计的参考蓝本，帮助设计人员快速完成同类型设备的构型迭代，减少重复建模的工作量。
