立式Peco气体过滤设备结构设计

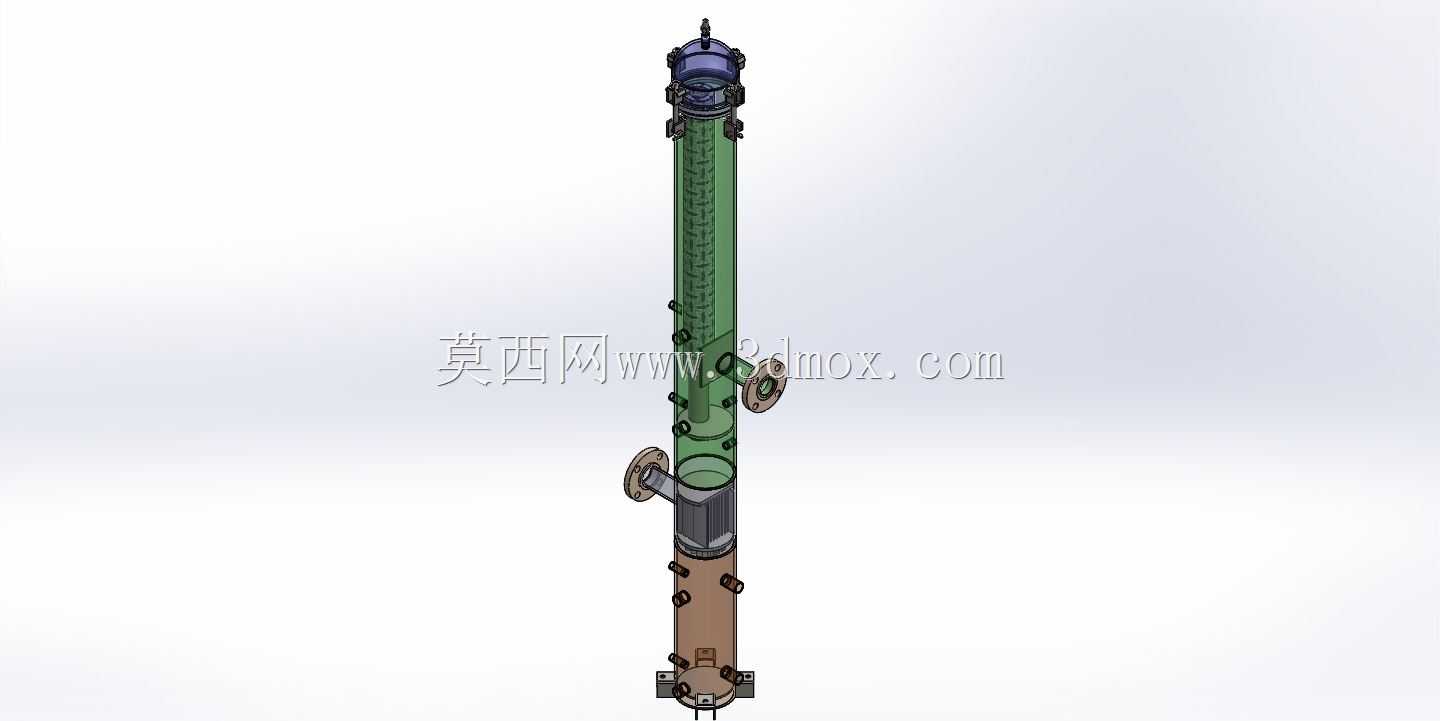

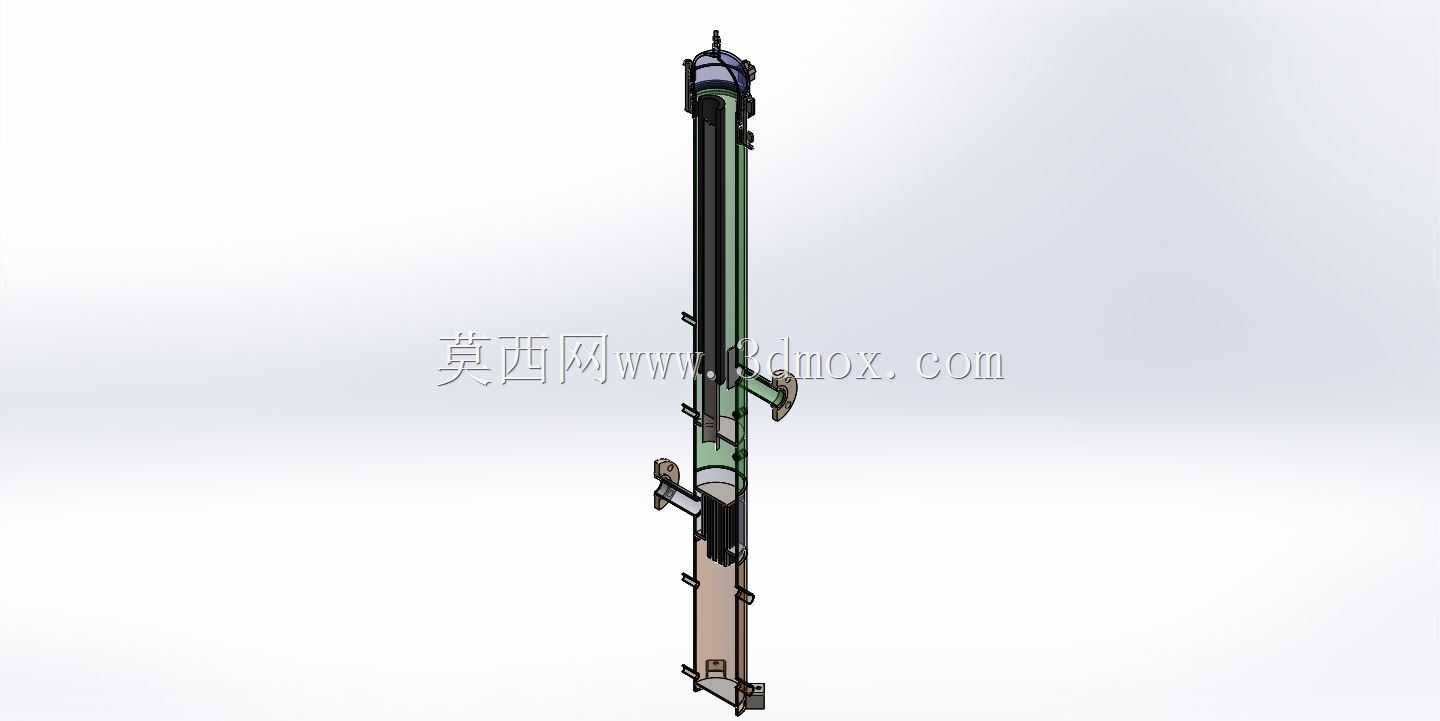

这款立式气体过滤装置主要面向长输管线、场站工艺系统、工业气源预处理环节的杂质截留需求，在天然气集输、化工原料气输送、压缩空气前置净化等场景中承担核心的气固分离职能，可有效滤除气流中携带的管道锈蚀颗粒、焊渣、粉尘、游离液滴等杂质，避免下游精密调压元件、流量计、阀门密封面被杂质冲刷磨损，也能防止杂质进入燃烧器、反应釜等核心工艺设备引发工况异常。从结构设计逻辑来看，整体采用立式长筒布局，充分利用垂直安装空间减少水平占地，筒体分段设计兼顾了过滤元件的更换便利性与承压结构的强度要求，下部设置的侧进接口对接来料管线，上部侧出接口对接下游工艺管路，气流从下部进入筒体后经扩容减速，大颗粒杂质依靠重力自然沉降至筒体底部集污段，再经内置的过滤滤芯完成精细过滤，洁净气体从上部出口流出，底部预留的排污接口可定期排出沉降的积液与杂质，无需拆解设备即可完成日常排污维护。设计过程中充分考虑了现场安装的边界条件，筒体上下端的法兰连接结构匹配常规工艺管线的法兰标准，侧部进出接口的中心距、法兰端面的平面度公差都按照现场配管的通用要求做了适配，顶部快开结构的操作空间预留满足单人使用常规工具即可完成滤芯更换的作业需求，筒体外部的管箍、支架结构既做了结构加强，也可作为现场安装时的吊装受力点，避免吊装过程中挤压薄壁筒体造成变形。筒体不同段的壁厚根据承压等级做了差异化设计，过滤段采用透明可视材质的设计方案，可直接观察内部滤芯的污染程度，无需拆解即可判断滤芯更换周期，下部承压段采用金属材质满足高压工况的强度要求，接口处的密封结构采用耐气体腐蚀的密封件，适配含硫、含湿等多种特殊气源的使用场景，整体流道设计尽量减少直角弯折，降低气流通过设备时的压损，避免因压损过大增加上游压缩机的运行负荷。在建模过程中，所有连接部位的螺栓孔位、密封槽尺寸都按照实际加工公差做了还原，滤芯的安装定位结构做了防呆设计，避免现场更换滤芯时出现装反、定位不到位的问题，底部的支撑脚结构可直接固定在场站的设备基础上，也可搭配支架做架空安装，适配不同现场的安装条件。
