车间面板转运铝型材挂放式周转台车

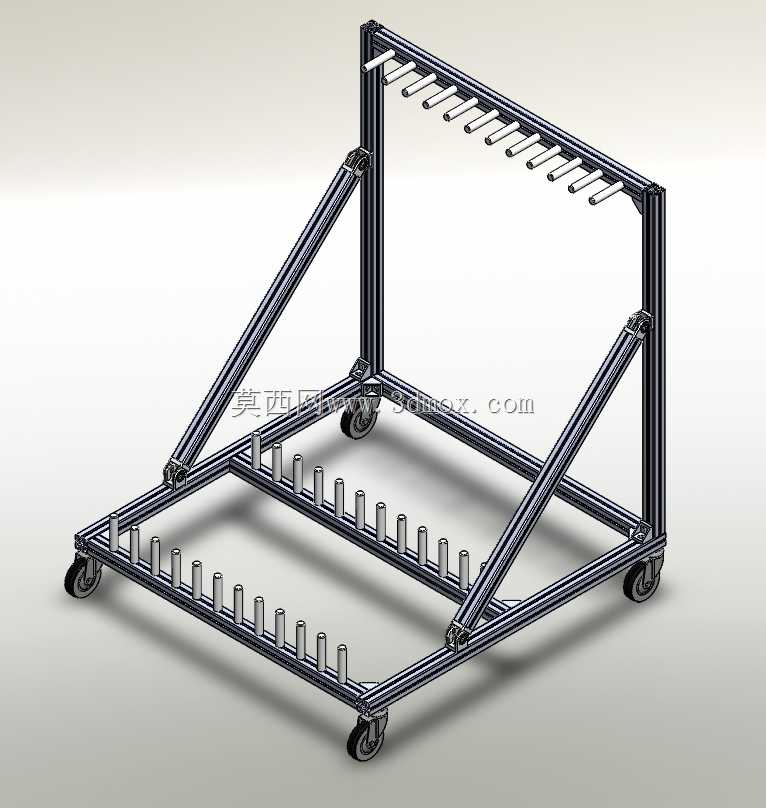

这款移动转运架主要面向平板类零部件的车间工序间周转场景，在面板加工、钣金件流转、玻璃基板转运等生产环节中，可替代传统平铺式转运托盘，避免工件表面叠放刮擦、边角磕碰的问题。整体框架采用工业铝型材拼装搭建，所有连接节点均采用标准角件与螺栓锁紧，无需焊接加工，后期可根据转运工件的尺寸变化快速调整架体结构，适配不同规格的平板类工件存放需求。架体底部配置四个万向脚轮，其中两个带刹车锁定结构，推行时转向灵活，停靠作业时可踩下刹车锁定轮体，避免架体滑移引发工件掉落风险。架体采用斜撑加强结构，在主框架的前后两侧分别加装斜向支撑铝型材，形成三角形稳定受力结构，满载状态下不会出现框架变形、侧翻的问题，额定承载可满足单批次三十片以上标准尺寸面板的转运需求。架体上层设置悬臂式挂杆，挂杆采用圆柱式端头设计，工件挂放时不会刮伤工件边缘，挂杆间距经过合理排布，相邻工件挂放后保留足够间隙，避免工件表面相互摩擦产生划痕；下层设置立式插放柱，可适配尺寸偏大、不适合悬挂的平板工件，插柱采用尼龙材质外套，避免金属硬接触损伤工件表面。设计过程中充分考虑车间通道的通行边界，整体宽度控制在标准车间人行通道的允许通行范围内，长度适配普通液压电梯的轿厢进深，可顺畅完成跨楼层、跨车间的转运作业，架体顶部无突出尖锐结构，推行过程中不会剐蹭周边设备或人员。整体重心经过校核，满载状态下重心位于架体几何中心偏下位置，即使在车间地面有轻微坡度的场景下推行，也不会出现重心偏移侧翻的问题，挂杆与插柱的排布密度经过反复优化，在保证工件存放间隙的前提下最大化利用架体空间，单次转运效率相比传统平铺料车提升百分之四十以上。架体所有铝型材端面均安装端盖封边，避免型材槽口积存切屑、灰尘，日常清理维护便捷，脚轮采用静音轴承结构，在环氧地坪路面推行时无明显噪音，不会干扰车间正常生产作业环境。
