立式旋转工装回转支撑结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261385
  • 立式旋转工装回转支撑结构设计
  • 立式旋转工装回转支撑结构设计
  • 立式旋转工装回转支撑结构设计

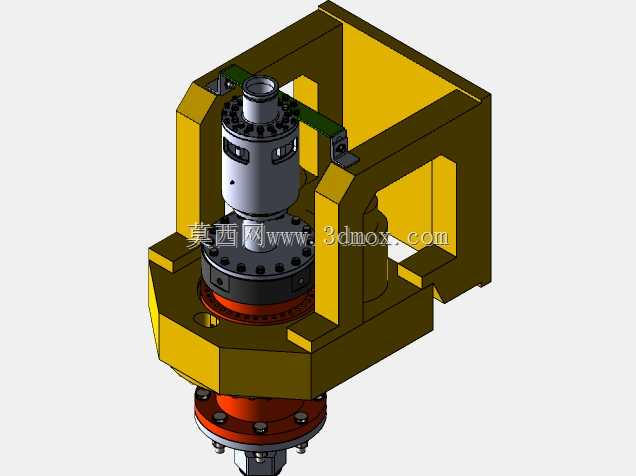

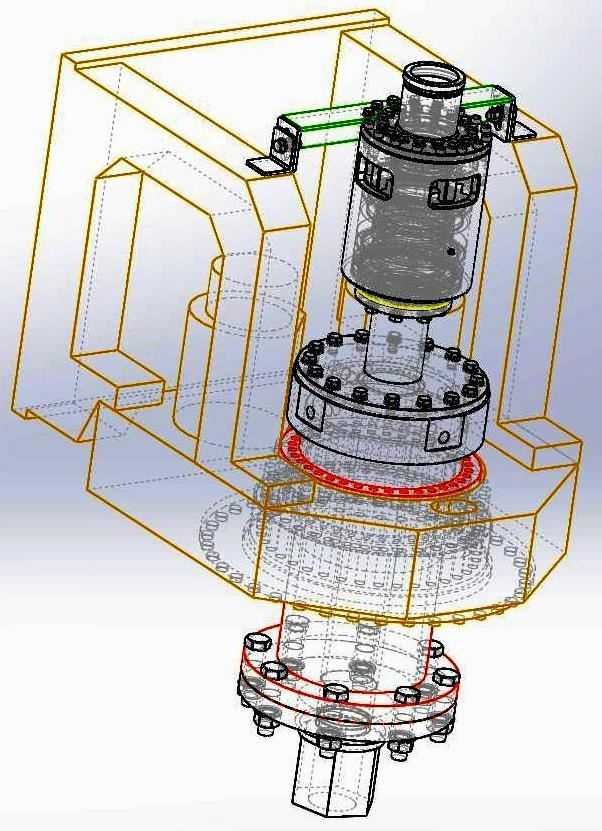

这套立式旋转结构主要面向自动化产线的工位回转、工装夹具转位场景设计,可适配多工位装配、检测、加工工序的工件换向需求,在汽车零部件装配工位、精密零件检测转台、小型加工中心的第四轴辅助转位场景中都能适配。结构整体采用立式同轴布局,核心回转单元采用多层法兰叠装设计,上下连接法兰均预留均布螺栓孔位,可直接与上方工装安装板、下方固定基座完成刚性连接,安装时需保证上下法兰的同轴度公差控制在0.02mm以内,避免回转过程中出现偏载卡顿。

设计过程中优先考虑了回转单元的承载稳定性,中间回转支承部位采用交叉滚子接触的受力结构,可同时承受轴向载荷、径向载荷与倾覆力矩,适配上方装夹工件存在偏心的工况,避免单侧受力导致的回转精度下降。外层的C型框架为固定防护与安装基准结构,框架内侧预留了传感器安装槽位,可加装原点接近开关、工位定位传感器,实现多工位的精准停位控制,框架的上下安装面与底部基座的连接孔位采用长圆孔设计,安装时可微调框架与回转主轴的同轴度,降低加工误差带来的装配难度。

回转单元的上部预留了气动或液压管路的过孔通道,可适配上方工装需要气路、液路驱动的场景,比如气动夹具的供气、液压卡盘的供油管都可从主轴中心通孔走线,避免回转过程中管线缠绕。上部的缸体结构为锁紧单元,当回转到指定工位后,锁紧机构可通过锥面配合完成主轴的周向固定,避免加工或装配过程中主轴出现窜动,锁紧单元的响应行程控制在5mm以内,可实现快速锁止与释放,适配产线快节拍的生产需求。

结构的安装边界需注意,底部法兰下方需预留至少100mm的走线空间,上部工装安装面的最大外接圆直径不能超过框架内部的净空尺寸,避免回转过程中工装与框架发生干涉。框架侧面预留的安装平面可加装缓冲限位块,在回转单元出现超程转动时提供硬限位保护,避免内部传动部件受撞击损坏。整套结构的传动接口可适配伺服电机、分割器等多种驱动单元,用户可根据自身的节拍需求、定位精度要求选择对应的驱动方式,不需要对主体结构做额外改动,适配性较强。
