两级圆柱齿轮闭式传动减速器结构设计

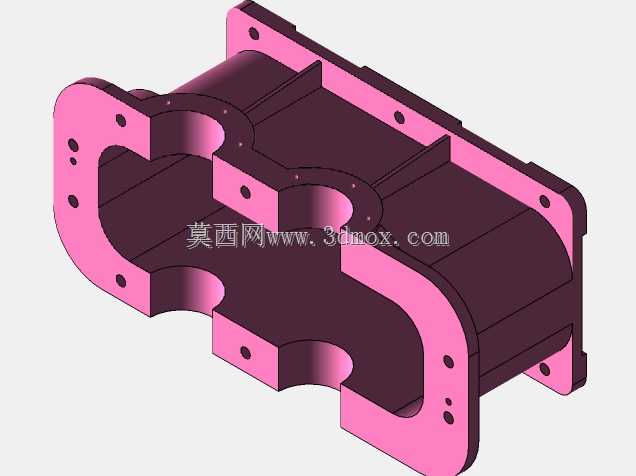

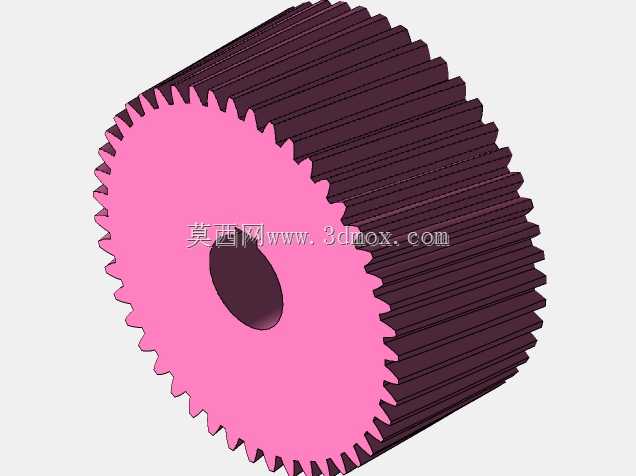

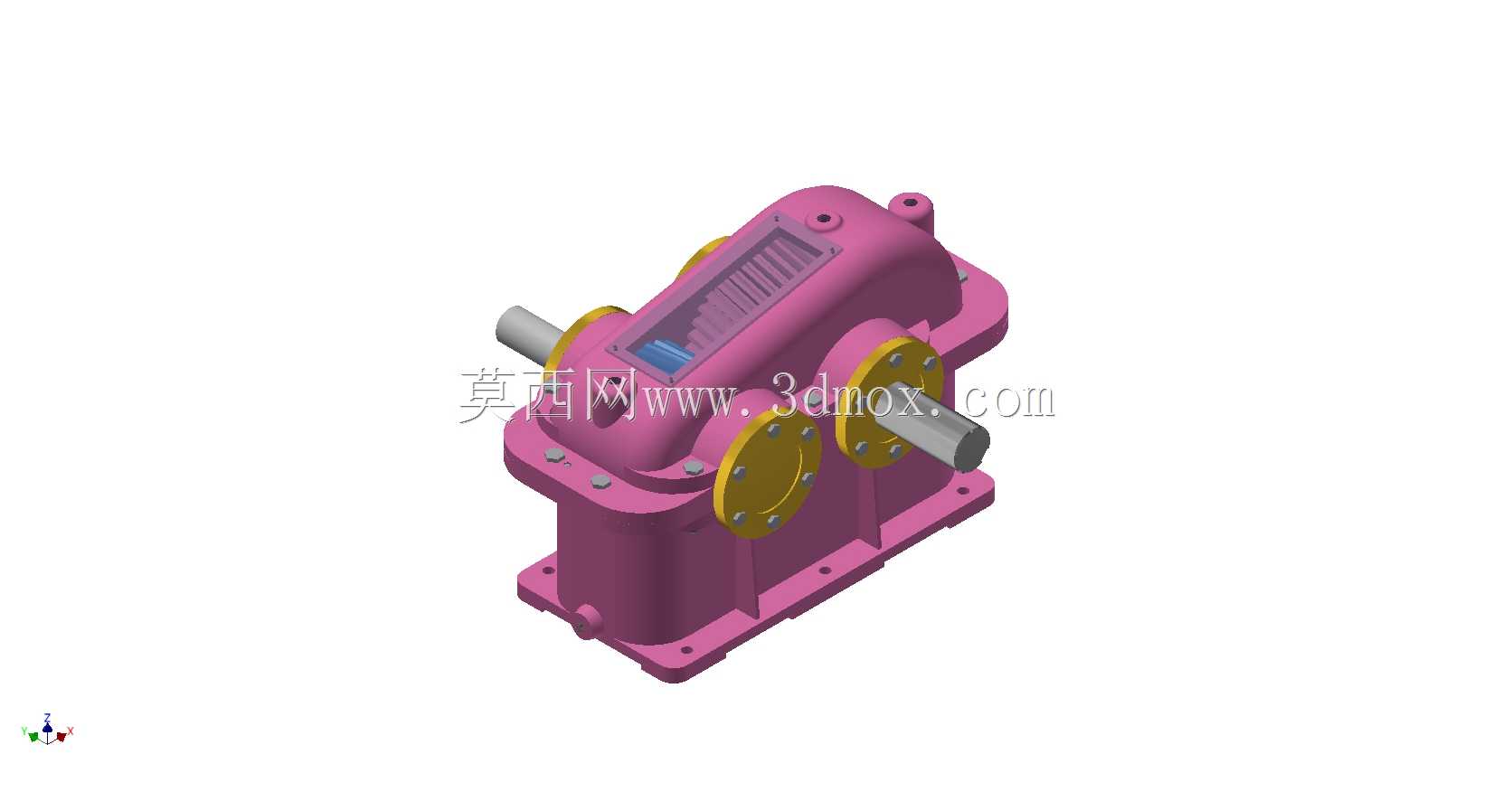

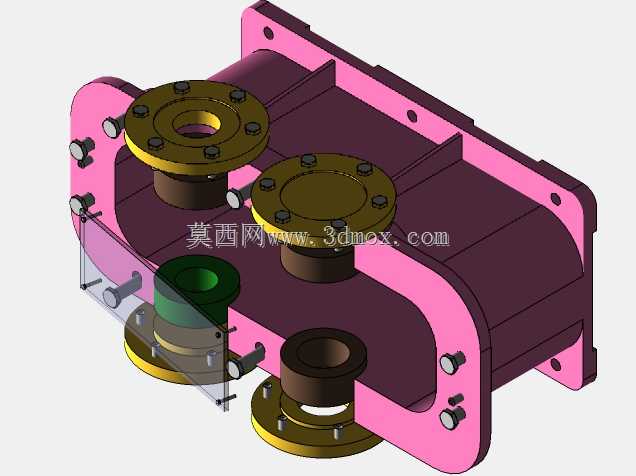

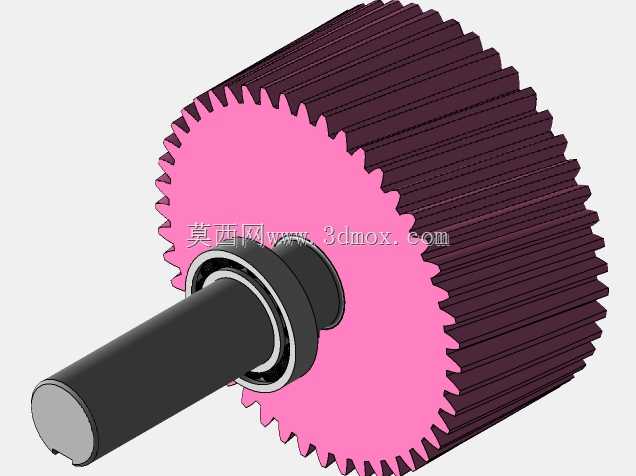

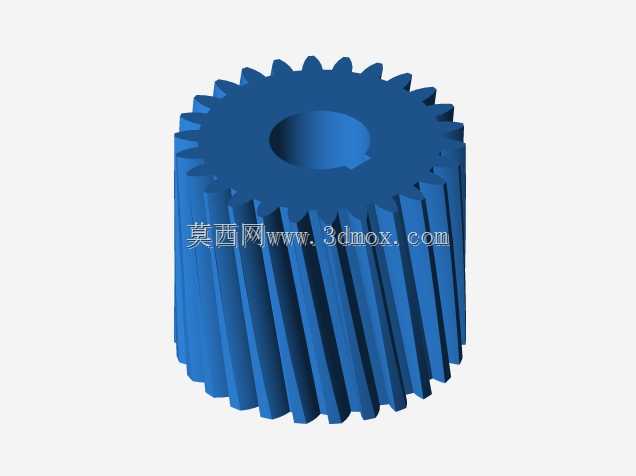

这款两级圆柱齿轮减速器，核心传动副采用直齿圆柱齿轮啮合结构，第一级小齿轮齿数26，第二级大齿轮齿数47，可适配额定45kW功率工况下的转速匹配与扭矩输出需求，常被配套在输送线驱动端、矿山给料设备、中小型搅拌装置以及通用机床的进给传动单元中，用来把原动机输出的高转速降低到作业端需要的低转速区间，同时放大输出扭矩，匹配工作负载的扭矩特性。从结构设计逻辑来看，箱体采用剖分式铸铁壳体设计，上下箱结合面经过精铣加工保证密封性能，箱座底部预留整圈安装法兰孔，可直接通过螺栓固定在设备安装基座上，安装时需要保证输入输出轴的同轴度误差控制在允许范围内，避免轴承受附加径向力导致早期磨损。输入轴与输出轴分别从箱体两侧伸出，轴端采用毡圈油封配合端盖的密封结构，防止箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑介质。箱盖顶部设置透明观察窗，可以直接观察内部齿轮的啮合状态与润滑油液位，不用拆解箱体就能完成日常运维的初步检查，侧面设置的油标尺可精准把控润滑油加注量，避免油位过高导致搅油损失过大、油温升高，或是油位过低造成齿轮啮合面润滑不足出现点蚀、胶合失效。设计过程中，齿轮参数经过接触强度与弯曲强度双重校核，齿面硬度匹配合理，小齿轮采用略高的硬度保证长期运行后大小齿轮的磨损量趋于一致，延长整套传动副的使用寿命。轴系部件采用深沟球轴承作为回转支撑，轴承端盖设置调整垫片组，可在装配时调整轴承的游隙，同时补偿加工过程中产生的轴向尺寸累积误差，保证齿轮啮合时的齿面接触斑点符合规范要求。箱体外部的轴承端盖采用凸缘式结构，拆卸维护时不需要拆解周边的传动连接部件，就能完成轴承的检查与更换，降低现场运维的工作量。安装边界方面，箱体底部安装孔的孔距经过标准化设计，可适配多数同功率等级减速器的安装基座尺寸，输入输出轴的轴径、键槽尺寸符合通用传动件的配套标准，不需要额外定制联轴器就能和标准Y系列电机、作业端传动轴完成对接。日常运行时，齿轮啮合产生的热量通过箱体表面的散热筋散发到空气中，在额定负载工况下可维持稳定的热平衡温度，不需要额外配置冷却装置，适合在环境温度-10℃到40℃的室内外工业场景下连续运行。
