油浸式变压器多回路接线端子排结构

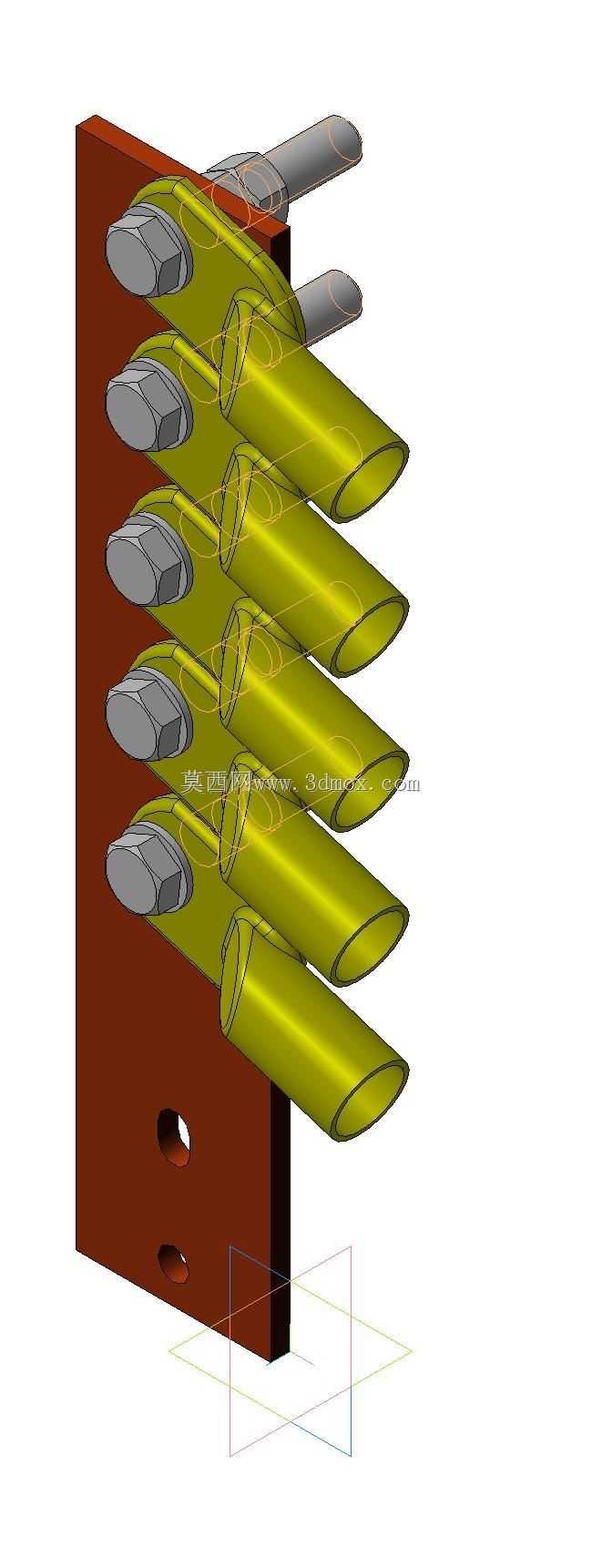

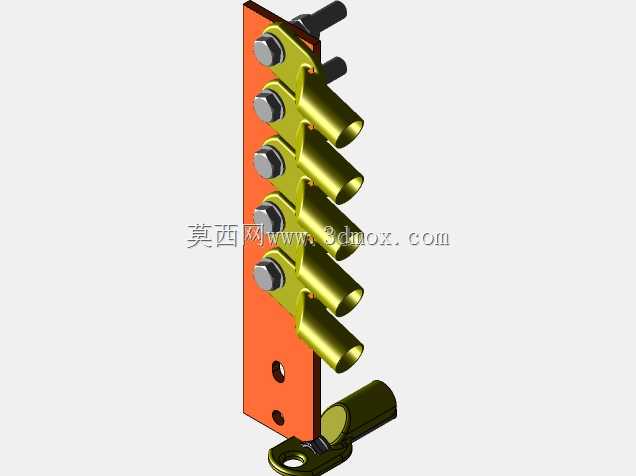

这套接线端子结构主要应用于油浸式配电变压器的低压侧出线端，承担多回路绕组引线与外部配电线路的导电连接功能，是变压器外部接线的核心过渡部件，直接决定变压器出线端的连接可靠性与载流稳定性。从结构设计来看，该组件采用一体化绝缘基座搭配分层排布的导电接线筒结构，绝缘基座为酚醛层压纸板材质，预留两个沉头安装孔，可直接通过螺栓固定在变压器油箱侧壁的出线法兰上，安装孔的孔距与孔径匹配常规100-630kVA容量配电变压器的出线安装尺寸，安装后基座与油箱壁贴合紧密，可避免外部雨水、粉尘沿安装缝隙进入油箱内部。分层排布的导电接线筒采用黄铜镀锡材质，每排共设置6个独立接线位，上下共排布两排，相邻接线筒之间设置凸起的绝缘隔筋，可增大不同相位接线端之间的爬电距离，避免高湿环境下出现相间闪络问题；每个接线筒内部加工内螺纹，配套的压紧螺栓为六角头结构，螺栓端部设置防滑压纹，接线时将外部电缆的线芯插入接线筒内，拧紧螺栓即可实现线芯与导电筒的可靠压接，无需额外焊接，现场接线作业效率更高。设计过程中充分考虑了变压器运行时的温升特性，导电筒的壁厚按照额定载流量1.5倍的裕度选取，可避免长期满负荷运行时接线端出现过热氧化问题；接线筒的外端做圆弧收边处理，可均匀电场分布，降低接线端的局部放电量。绝缘基座的厚度根据低压侧额定电压等级选取，1kV以下电压等级下基座厚度不小于12mm，可满足工频耐压试验的绝缘要求。现场安装时需注意基座与油箱法兰之间加装耐油橡胶密封垫，密封垫的压缩量控制在30%左右，既保证密封性能，又避免压力过大导致绝缘基座开裂；接线完成后需在接线筒外部套设对应相位的绝缘护罩，进一步提升相间绝缘防护能力。该结构相比传统的单体接线柱，集成度更高，安装工序更简便，分层排布的结构也让外部接线的走线更加规整，便于后期运维时的线路排查与接线紧固作业，同时统一的安装尺寸可直接替换同容量变压器的老旧接线端子组件，适配性较强。
