水平轴风力发电机组叶片结构设计

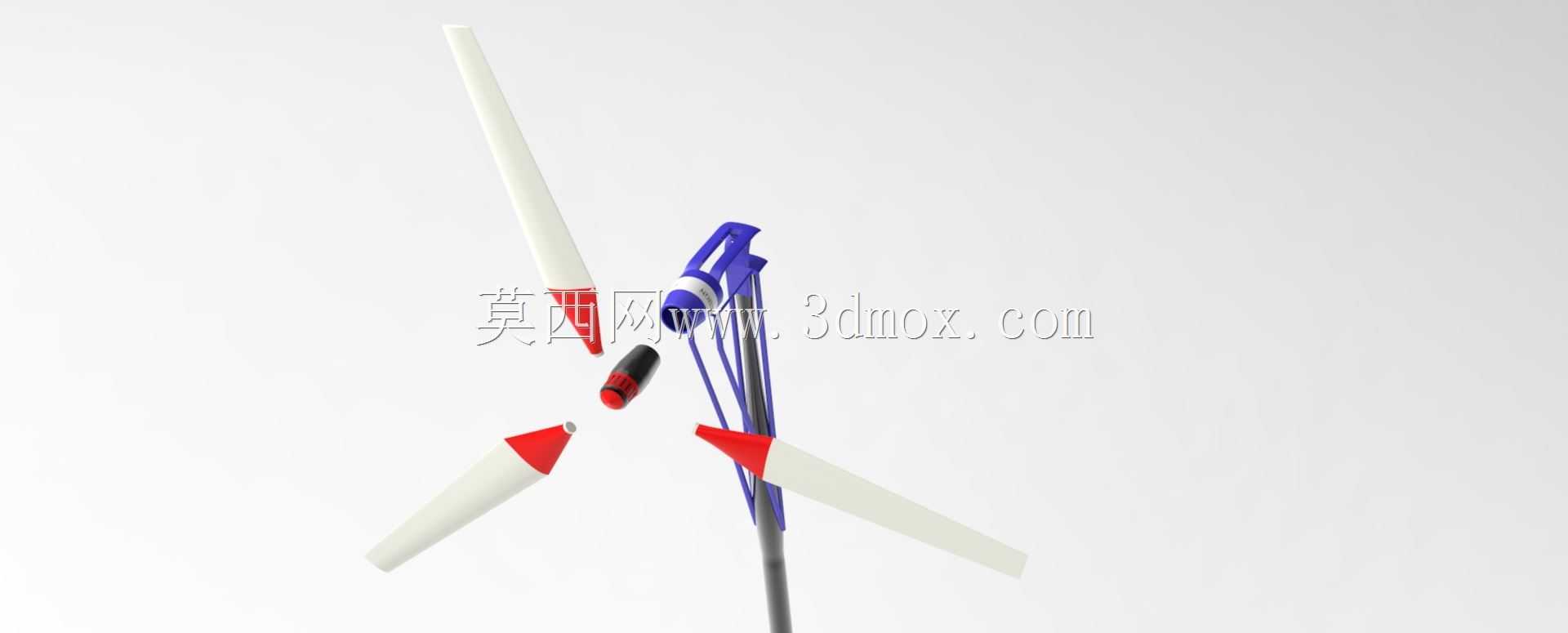

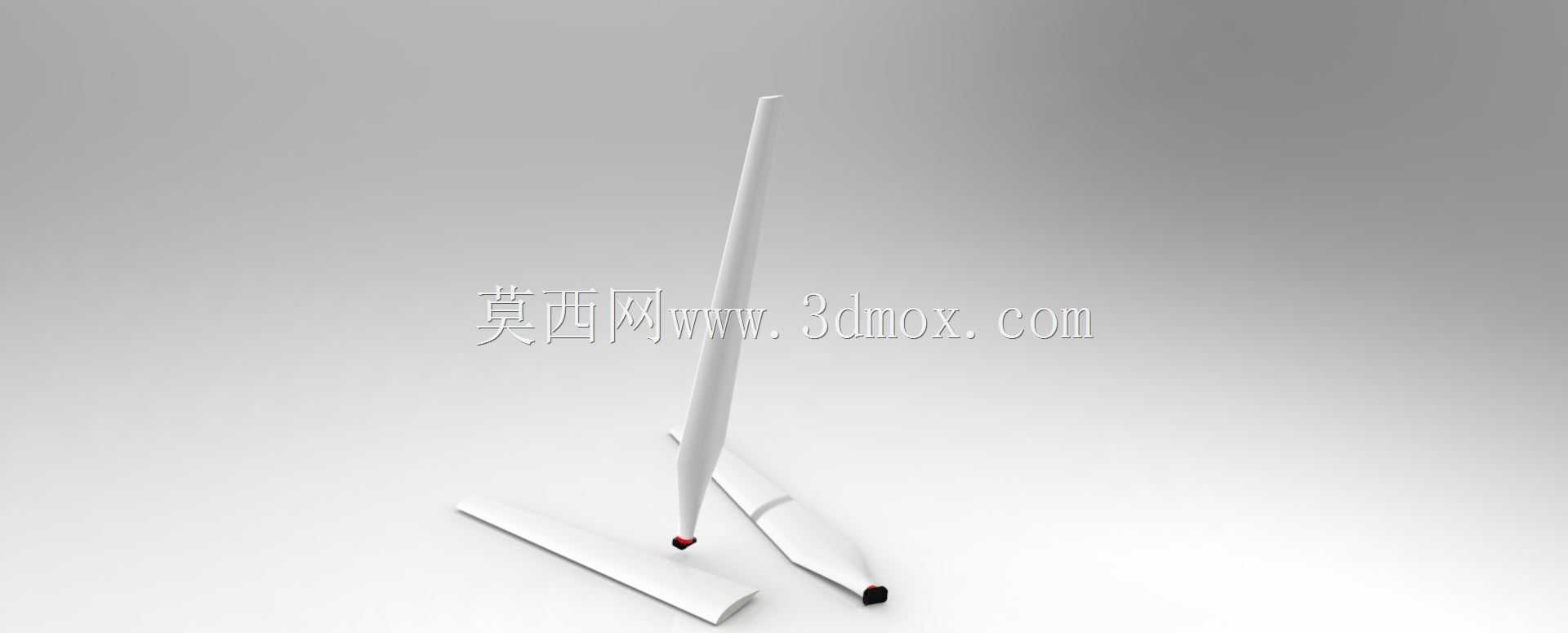

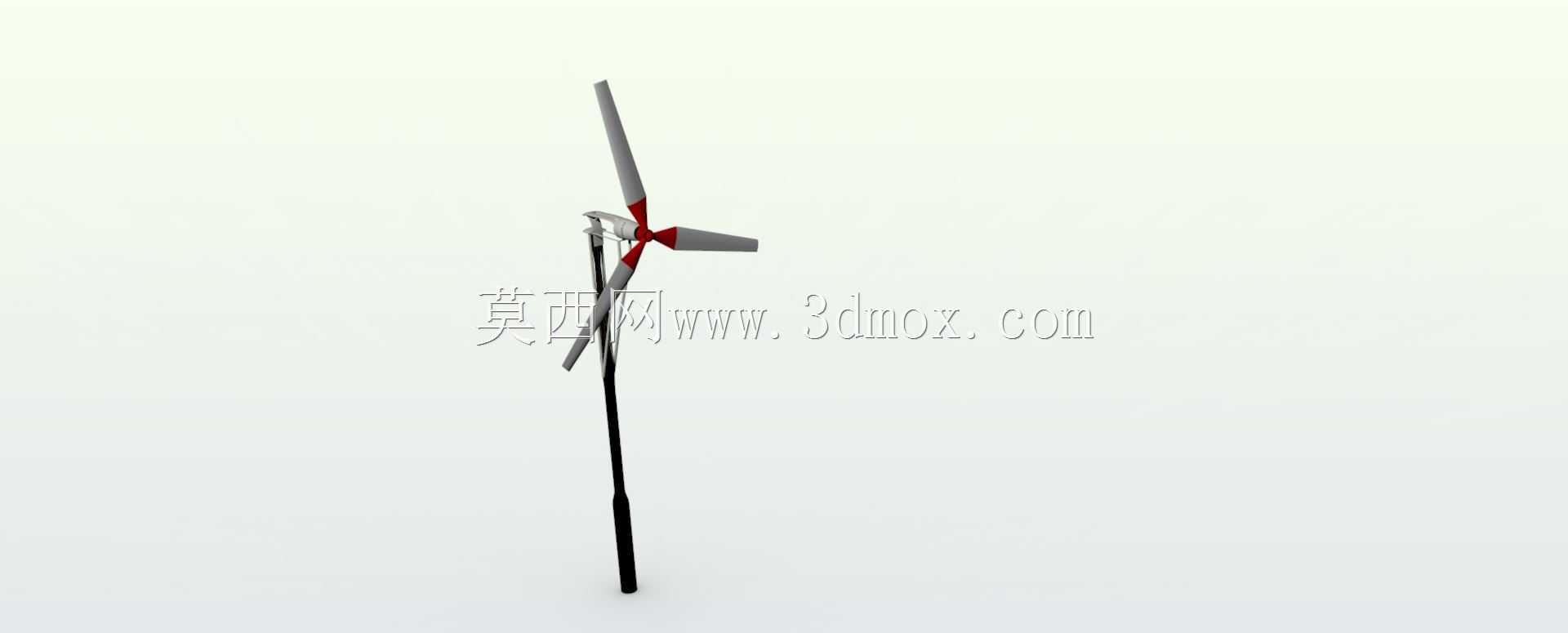

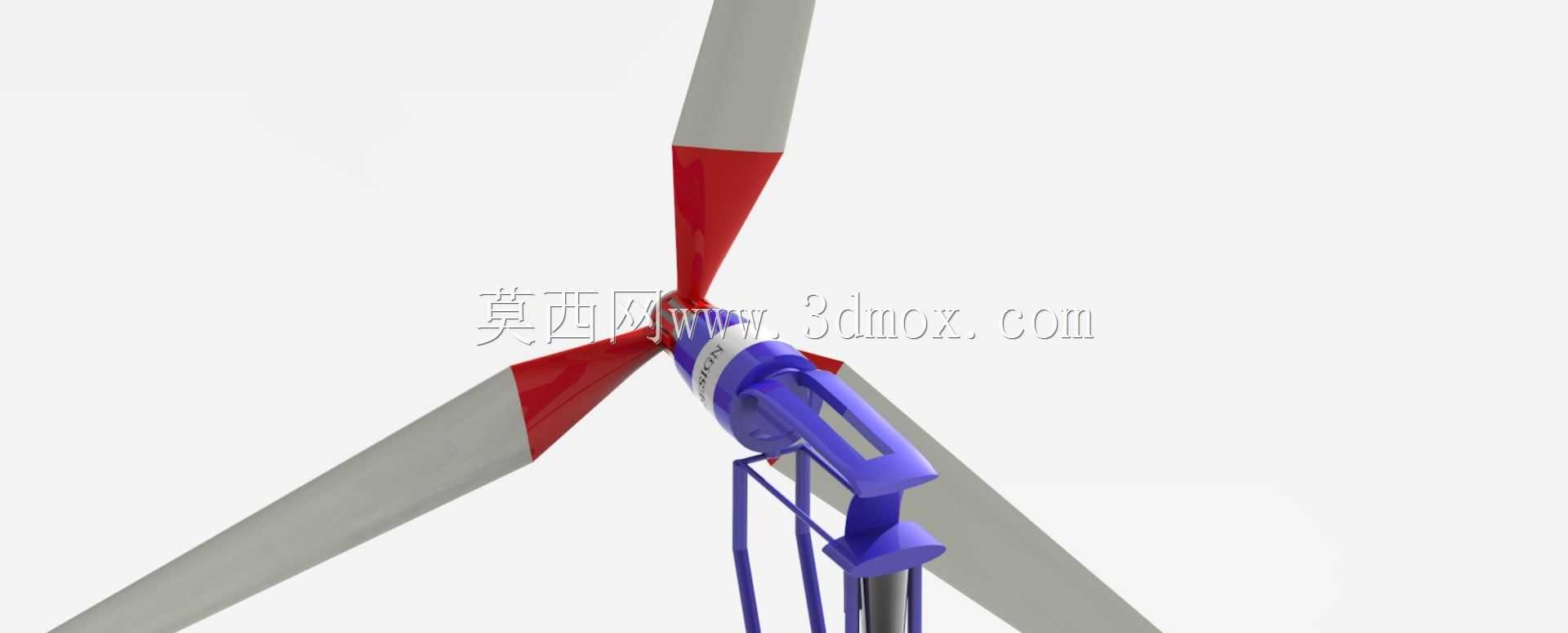

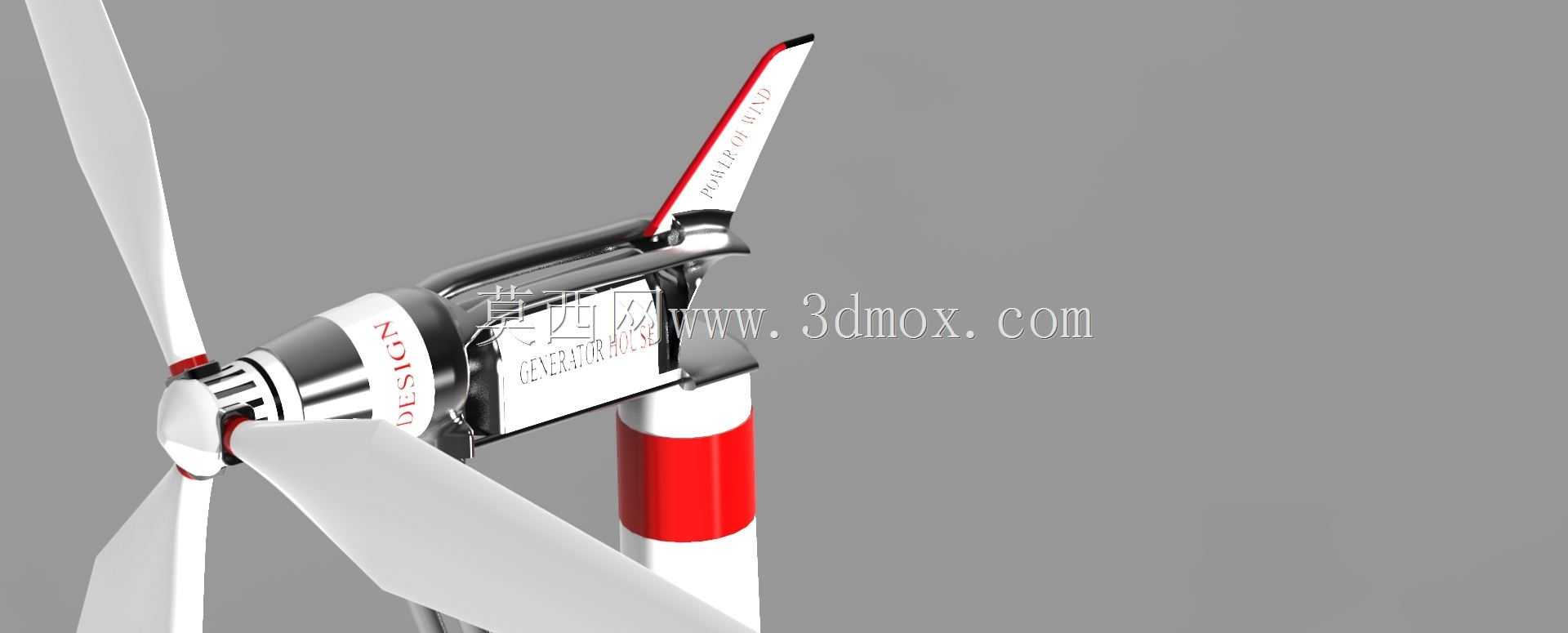

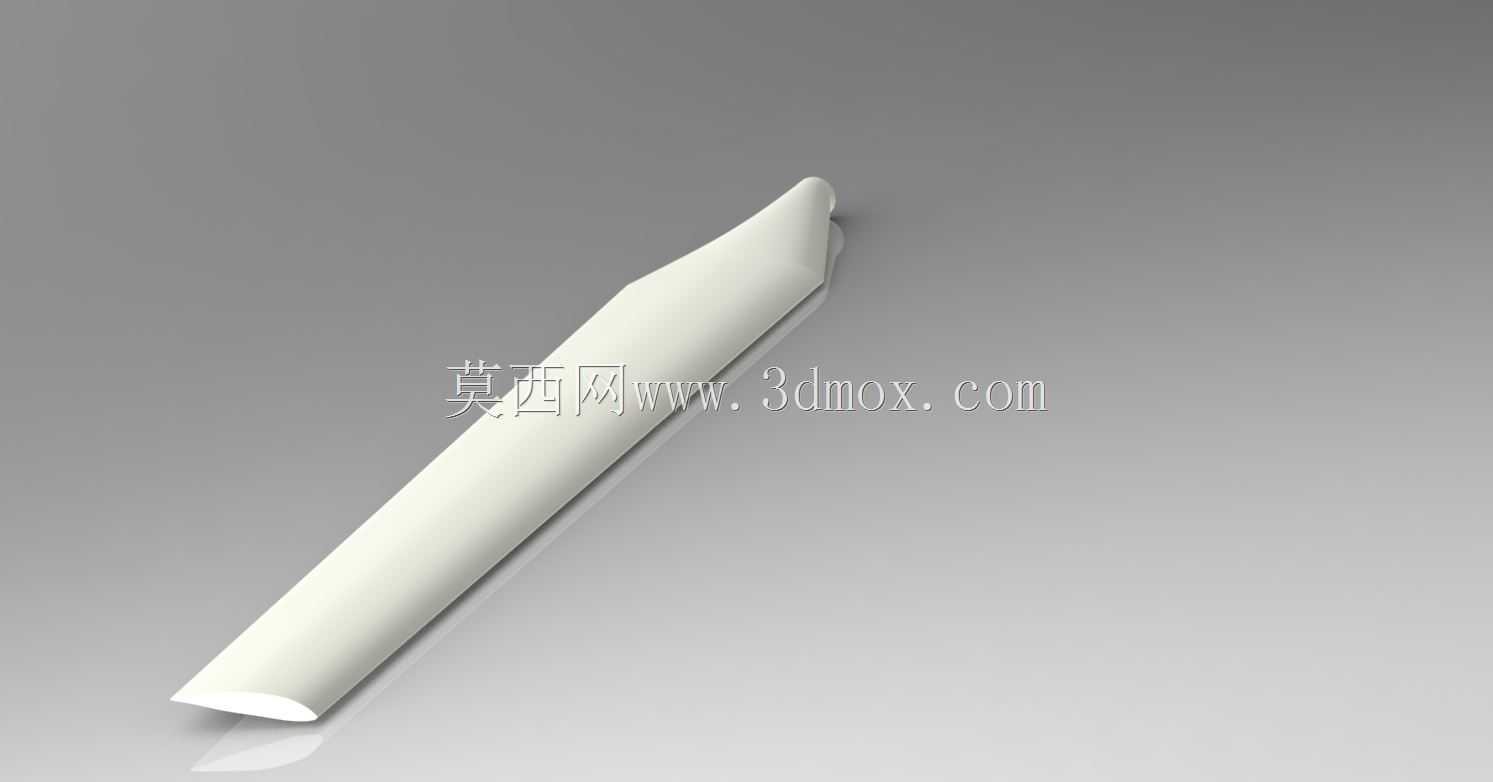

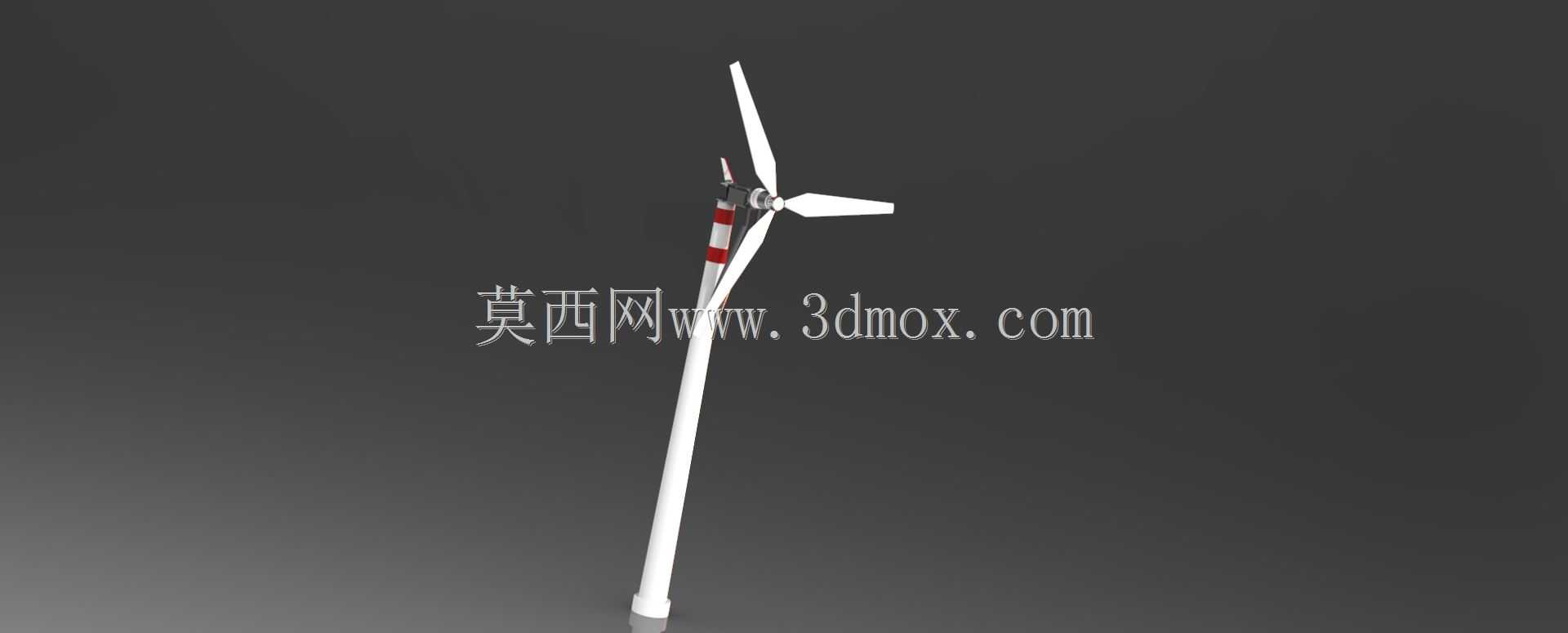

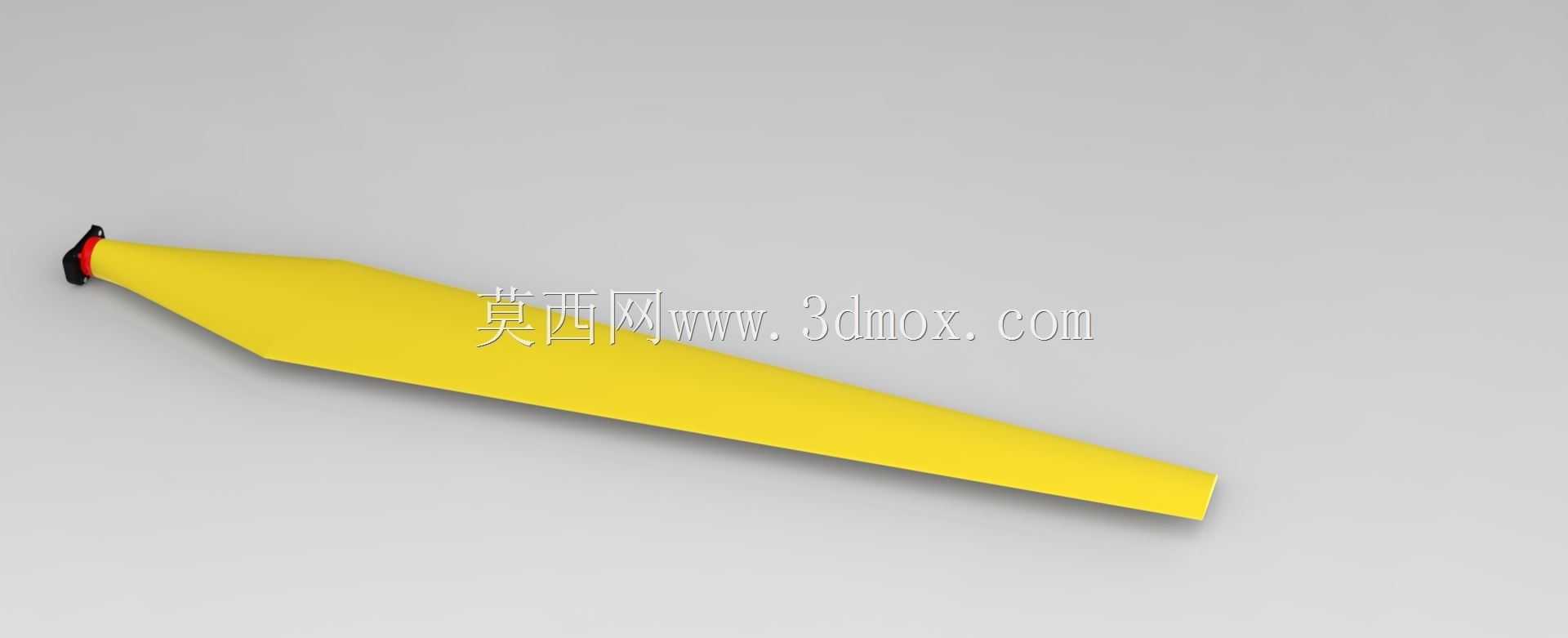

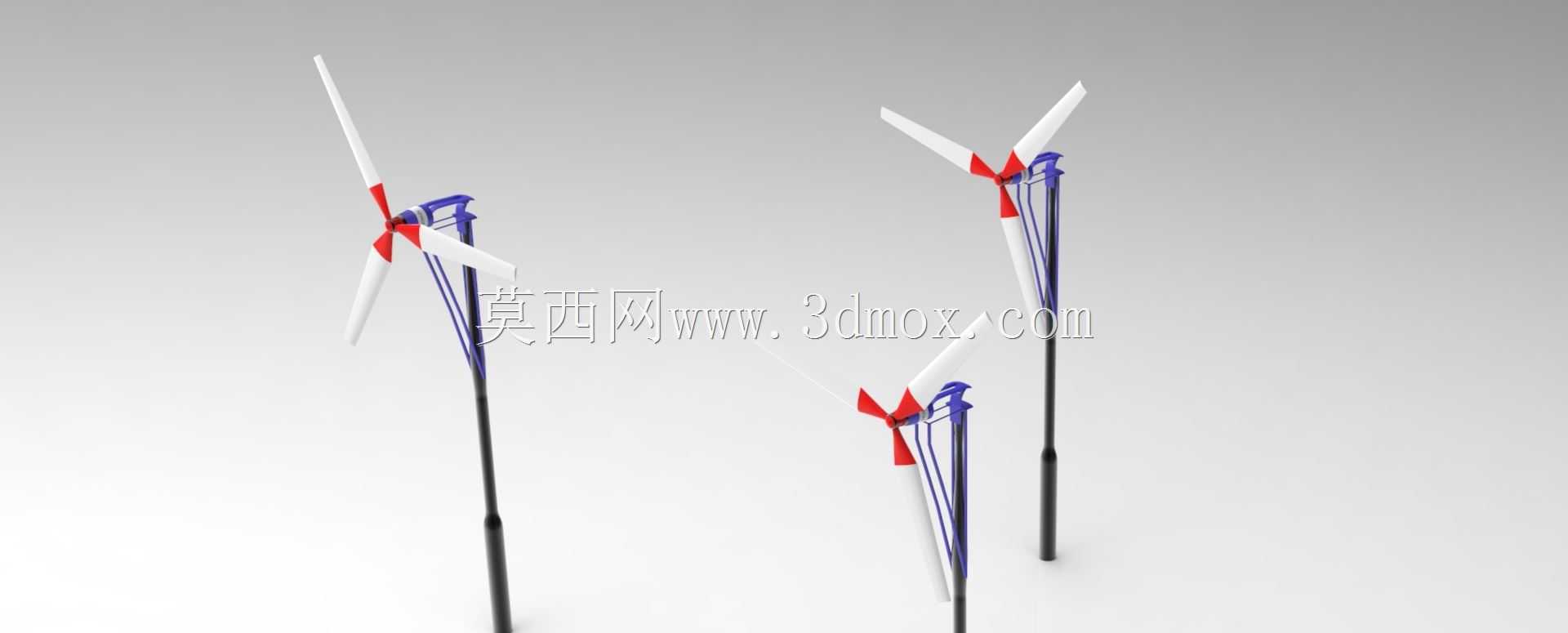

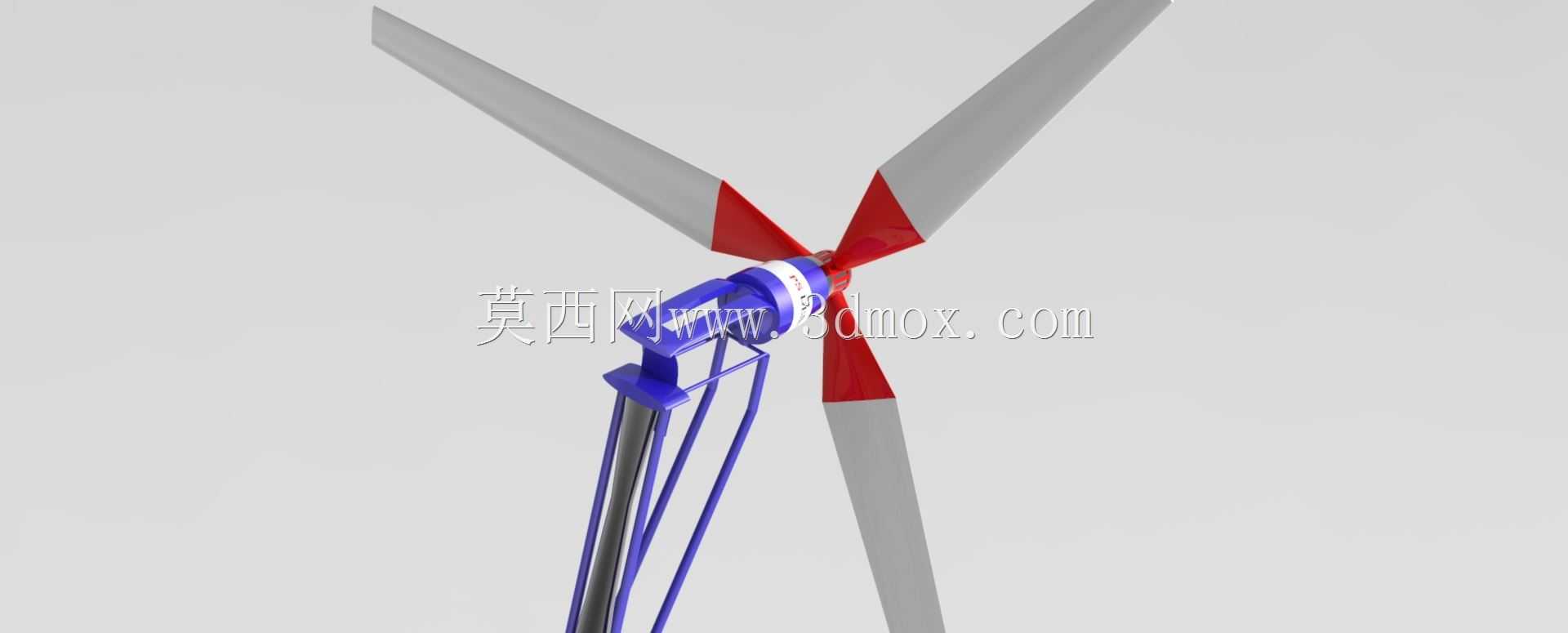

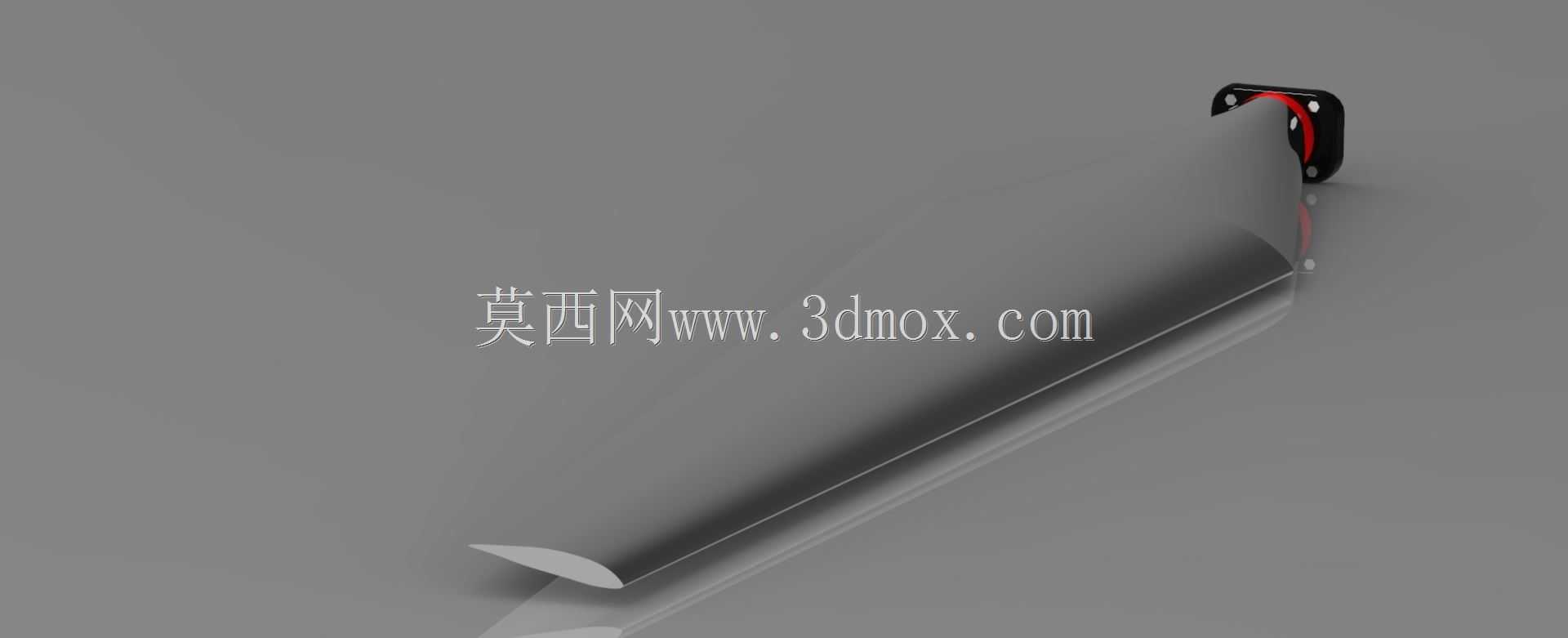

这套叶片结构适配小型分布式水平轴风力发电机组，主要面向离网型供电场景，常见于海岛值守站点、牧区散户供电、山区气象监测站、偏远林区通讯基站等无法接入市政电网的区域，也可作为风光互补路灯系统的核心捕风部件，承担将空气流动动能转化为机械能、再驱动发电机转化为电能的核心功能。从结构设计逻辑来看，叶片采用翼型截面渐变设计，叶根位置为圆柱过渡段，匹配轮毂的法兰安装接口，安装孔位的节圆尺寸严格匹配对应功率等级机组的轮毂安装边界，保证装配时无需额外改制连接件即可完成对接；从叶根向叶尖延伸的过程中，翼型的弦长逐步收窄，扭转角沿展向连续变化，匹配不同半径位置的实际来流攻角，避免低风速下出现气流分离导致的启动转矩不足问题，同时降低额定风速下的气动噪声。叶片表面做了流线型修型，叶尖位置做了小角度上翘的切尖处理，能够削弱叶尖涡的强度，减少叶尖位置的能量损耗，提升整体风能捕获效率。叶片与轮毂连接的位置设置了定位止口，装配时可以快速完成周向定位，保证三片叶片的安装角度完全一致，避免运行过程中出现动不平衡量引发的机组振动。从安装边界来看，叶片展向长度适配对应功率等级机组的塔筒高度与机舱尺寸，运行过程中叶片旋转扫掠面不会与塔筒、机舱尾部导流罩发生干涉，叶尖与塔筒的安全间隙满足风力发电机组的设计规范要求，即使在极端强风下出现叶片弹性变形，也不会出现扫塔风险。叶片主体采用轻量化结构设计，在保证结构强度的前提下尽可能降低自身重量，减少轮毂与主轴的承载负荷，降低机组启动所需的最低风速，让机组在更低的来流风速下即可启动发电，提升低风速区域的发电量表现。叶片前缘位置做了加厚处理，应对户外长期运行过程中沙尘、雨水的冲蚀磨损，延长户外无维护运行的周期；叶尖位置设置的标识条，既可以在运行过程中起到警示作用，也能在日常巡检时快速观察叶片的转动状态，判断机组是否正常运行。整套叶片的气动外形经过多轮迭代优化，兼顾了低风速启动性能与额定工况下的发电效率，结构尺寸完全匹配对应规格的小型风力发电机组安装要求，可直接用于相关机组的结构设计参考、装配模拟以及教学演示场景。
