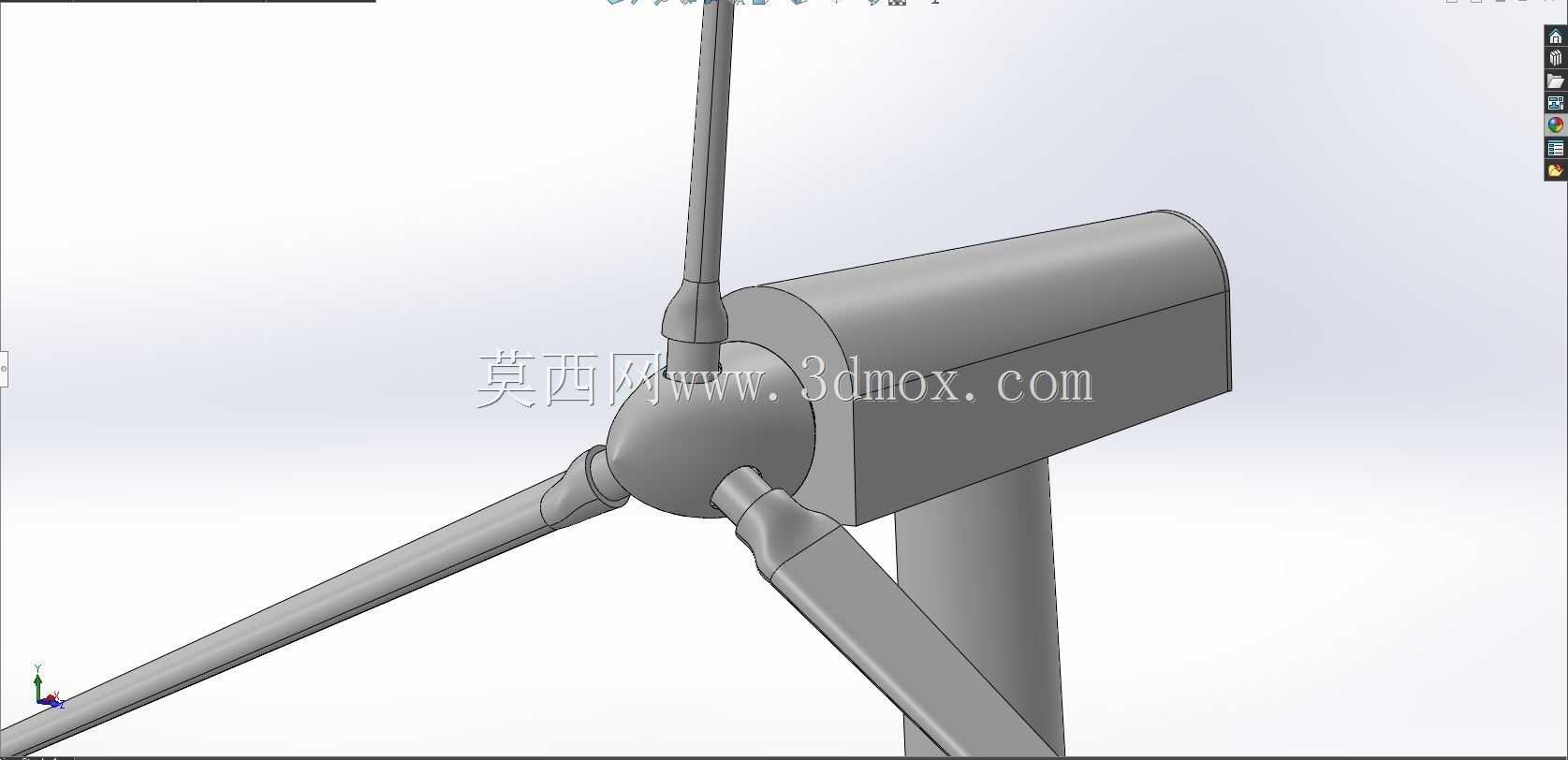

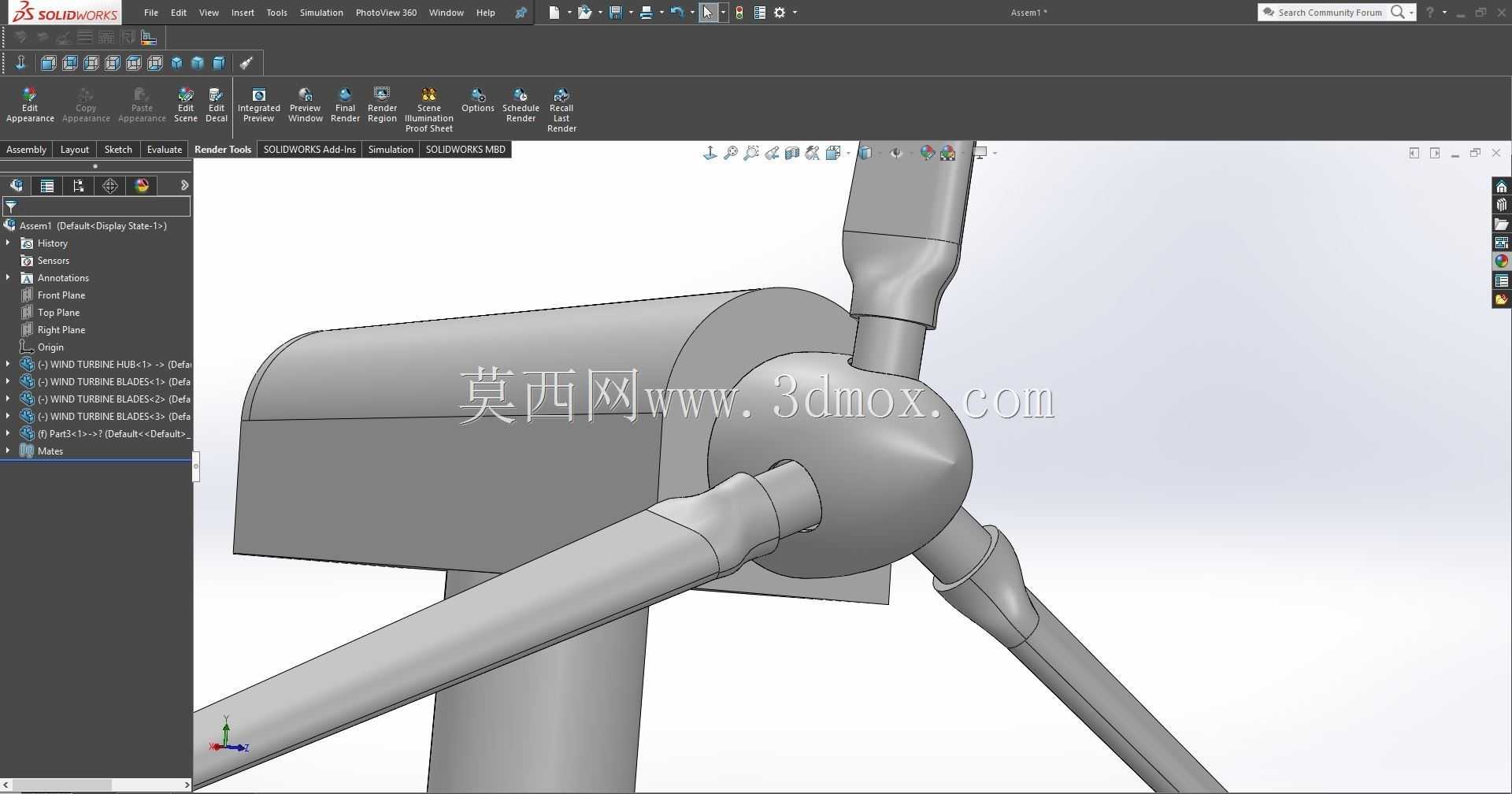

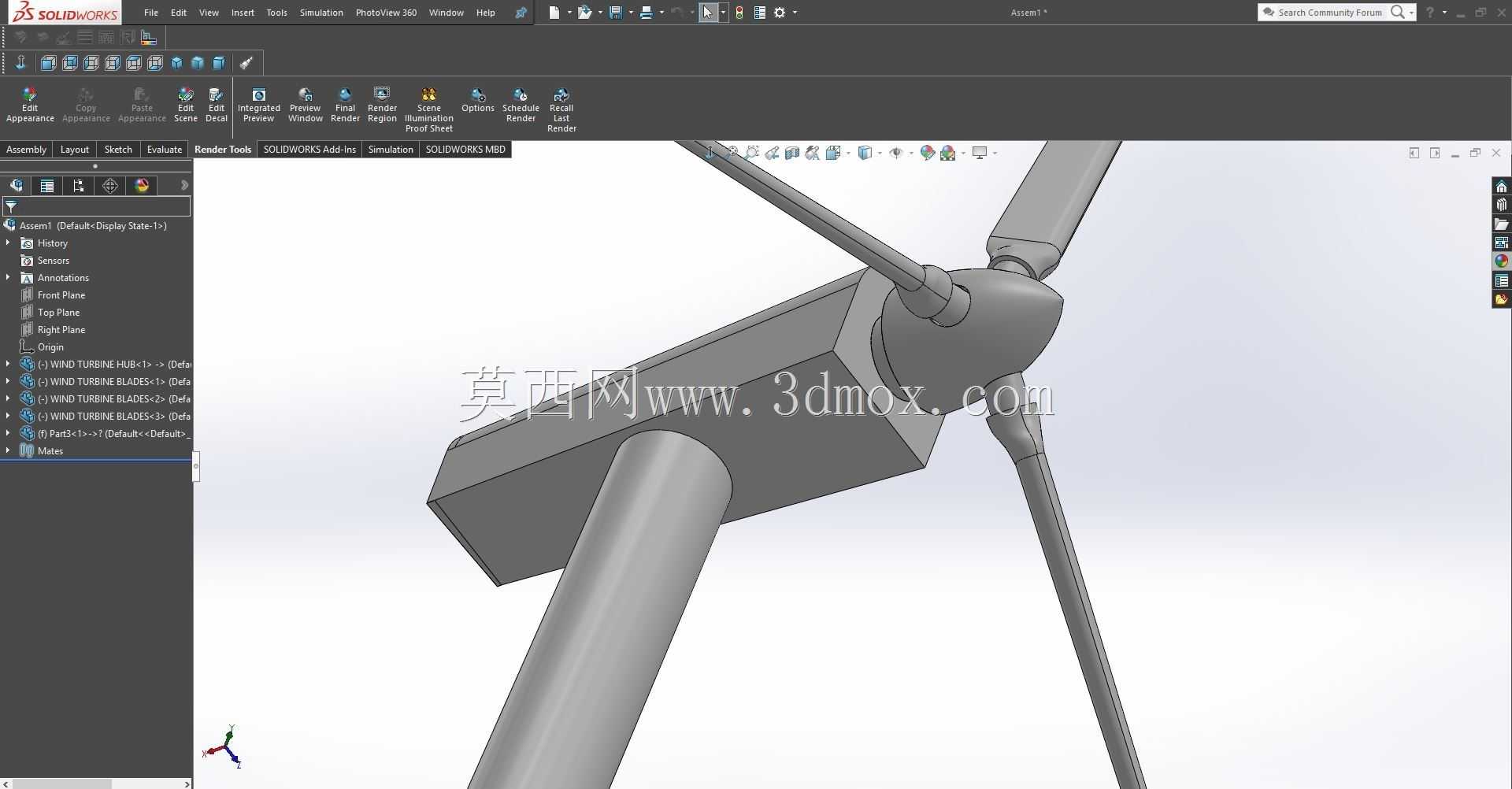

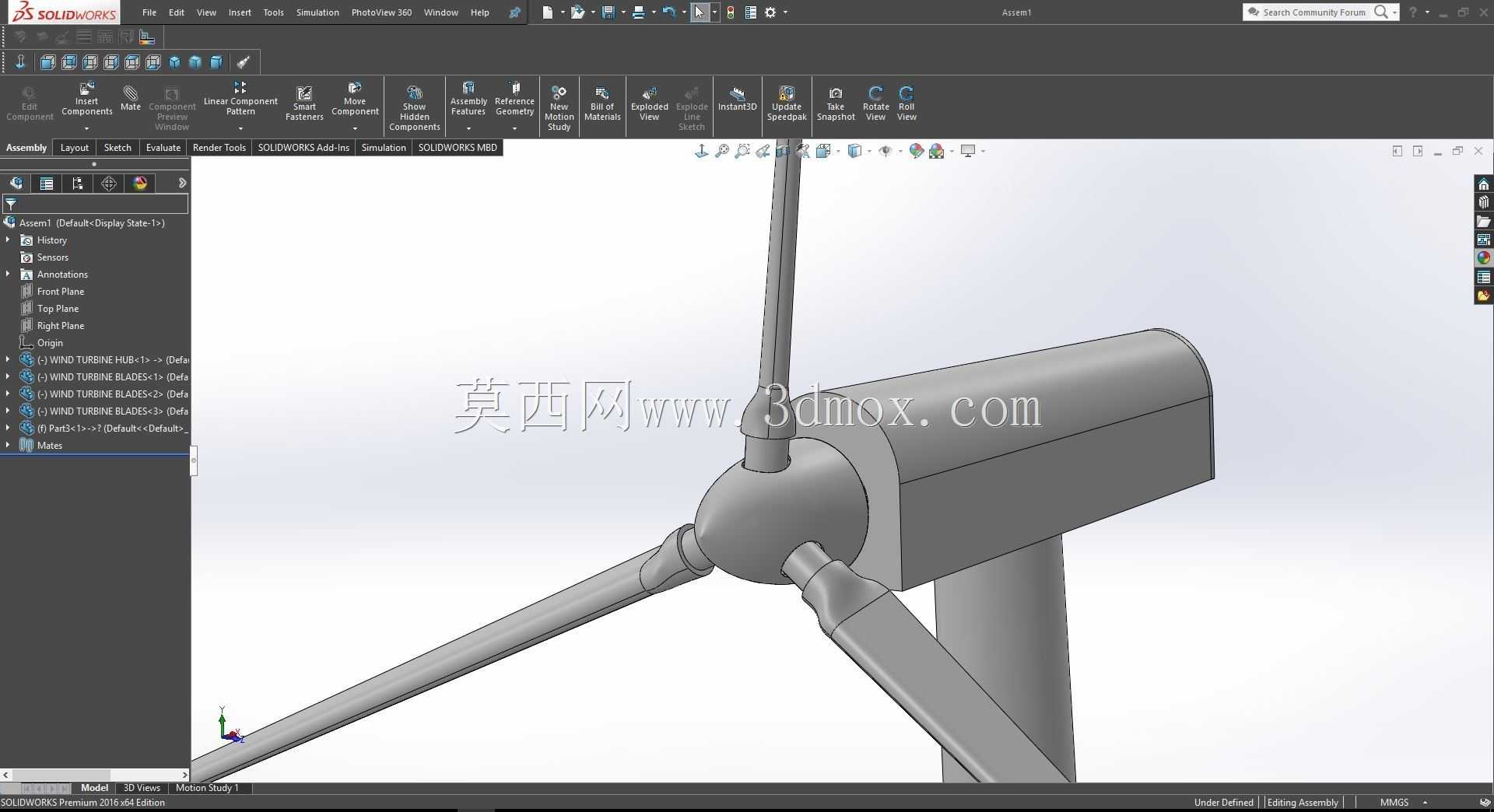

水平轴三叶片风力发电涡轮整机结构

在陆上集中式风场、沿海滩涂风电项目、偏远离网供电站点的场景中，这类水平轴三叶片风力涡轮是核心的能量转换载体，核心作用是将流经叶片扫掠面的空气动能，通过传动链路传递至发电单元，最终转化为可并网或直接供给负载的电能，区别于小型垂直轴风电设备，该结构的风能捕获效率更适配中高风速区间的长期稳定运行需求。从功能特性来看，该结构采用上风向布置形式，机舱设置在塔架顶端迎风侧，可避免塔架对来流的扰流影响，降低叶片通过塔架阴影区时的载荷波动；三叶片的布局在运行动平衡、气动噪声、视觉频闪影响之间取得了工程化的平衡，相比双叶片结构，其运行转速更低，叶片尖速比控制在合理区间，能减少对周边空域的鸟类活动影响，也能降低叶尖速比过高带来的气动噪声问题。设计过程中，首先需要明确塔架的安装边界，塔架底部采用法兰对接形式，适配常见的混凝土浇筑基础预埋结构，安装时需要保证塔架的垂直度公差控制在千分之五以内，避免长期运行中因偏载导致的塔架焊缝疲劳；叶片与轮毂的连接采用预埋螺栓套结构，可承受极限风速下的挥舞、摆振方向复合载荷，轮毂的流线型导流罩可减少来流在轮毂位置的湍流损失，提升进入叶片根部区域的气流平顺性。机舱内部预留了齿轮箱、发电机、偏航系统的安装空间，偏航轴承的连接法兰采用标准螺栓孔布局，可适配不同功率等级的主流偏航驱动组件，机舱尾部的导流结构可引导气流平顺流过机舱表面，降低机舱整体的风阻系数。叶片的翼型选用成熟的低速风电专用翼型，从叶根到叶尖采用渐变的扭角与弦长设计，叶根区域的厚翼型可保证结构强度，叶尖区域的薄翼型可提升高升阻比特性，在额定风速下可维持稳定的转矩输出；整体结构的检修通道设置在塔架内部，运维人员可通过塔架内的爬梯抵达机舱位置，机舱罩的开合位置预留了检修口，可满足日常运维时对内部组件的检查与更换需求。在安装边界上，叶片组装后的扫掠直径与塔架高度的比例符合常规陆上风电机组的设计规范，可保证叶片在最大变形量下与塔架之间保留足够的安全间隙，避免极端风况下叶片碰塔的风险，整机的重心位置经过配平设计，落在塔架中心轴线上，减少偏航系统长期运行的负载损耗。
