轮式滑移装载机山猫S160整机结构

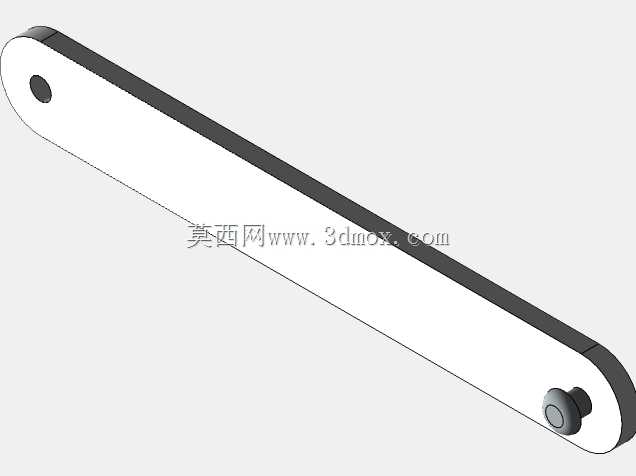

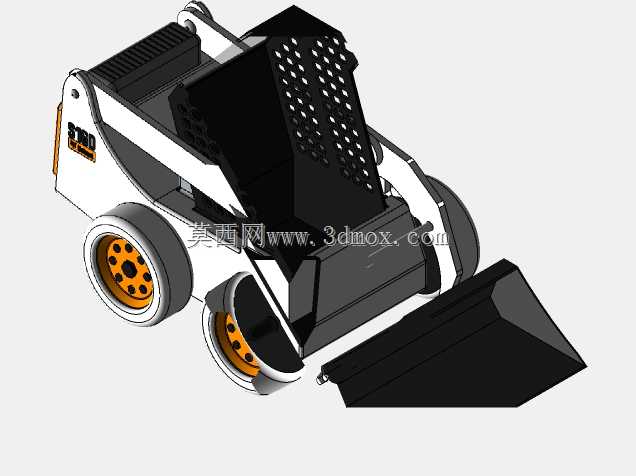

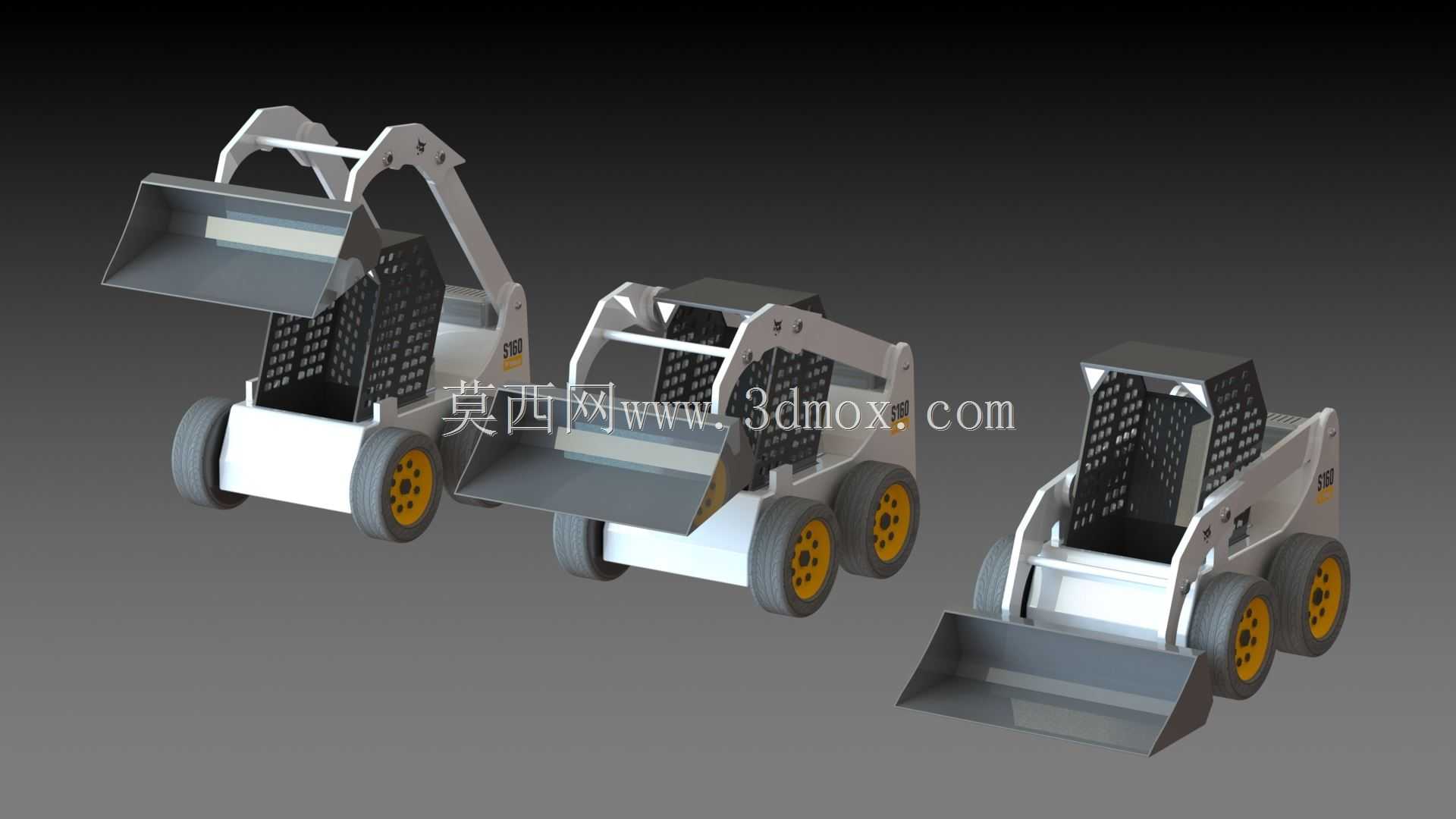

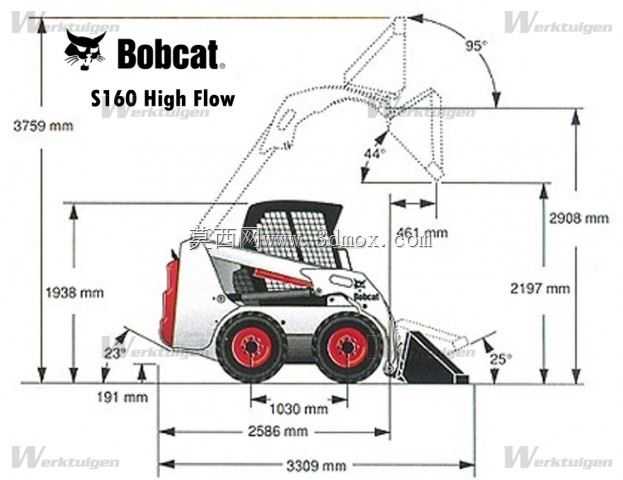

这款轮式滑移装载机的整机结构建模，完全围绕狭小场地作业的核心需求展开设计，区别于常规大中型装载设备，它的整机布局极度紧凑，轮距与轴距的配比经过反复校核，能实现原地零半径转向，这一特性让它能轻松进入市政巷道改造、厂房内部物料转运、园林景观施工、地下管网作业等大型设备无法抵达的受限空间。从结构布局来看，整机采用前后配重均衡的设计思路，动力舱后置、操作舱中置、工作装置前置的排布，能在搭载不同属具时始终保持整机重心稳定，不会出现前倾翘尾的工况风险。前端工作装置采用快换接口结构设计，建模时完整还原了铰接点的位置公差与连接结构，除了标配的铲斗之外，还可以快速更换破碎锤、抓斗、扫路辊、除雪板等十几种作业属具，适配不同场景的作业需求，不需要额外改装连接结构，就能完成多工况切换。操作舱的防护结构采用格栅式防落物设计，建模时还原了防护格栅的开孔排布与框架强度结构，既能够保证操作人员的前方视野，不会因为防护结构遮挡作业视线，又能满足上方落物冲击的防护要求，舱内操作元件的布局按照人机工程学校核，所有操纵杆、踏板的位置都在操作人员肢体舒适操作范围内，长时间作业也不会产生过度疲劳。行走系统采用四轮独立驱动的滑移转向结构，建模时还原了轮边传动的布局与轮胎的选型参数，轮胎采用深花纹耐磨工程胎，在泥泞、碎石、硬化路面都能获得足够的抓地力，轮边的安装边界与车架的间隙经过校核，转向过程中轮胎不会与车架、挡泥板产生运动干涉。铲斗的结构采用耐磨钢板拼接的设计思路，斗刃部分做了加厚处理，斗容的配比与整机举升能力匹配，举升臂的铰接点位置经过运动仿真校核，举升过程中铲斗的收斗角度始终保持在合理范围，不会出现物料撒漏的情况，最大举升高度与卸料距离的参数设定，能够满足常规货运车辆的装卸料高度要求，不需要额外垫高作业面。整机的液压管路排布沿着举升臂内侧走线，建模时预留了管路的安装空间与固定卡扣位置，避免作业过程中管路与外部障碍物产生刮碰，同时也方便后期的维护检修，动力舱的散热结构布局在机身侧后方，进风与出风的风道走向经过优化，长时间高负荷作业也能保证动力系统的散热效率，不会出现过热停机的问题。
