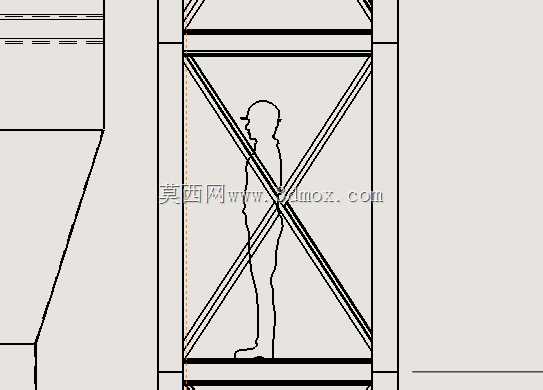

简化站立操作人员三维纵断面示意模型

在机械工程设计、生产线布局规划、设备人机工程校核环节，人体参考模型是不可或缺的辅助设计元素，很多设计人员在开展方案布局时，往往会因为缺少统一的人体尺度参考，导致最终设计的设备操作位高度、检修空间预留、安全距离设置出现偏差，要么操作姿态别扭增加作业疲劳度，要么空间预留不足导致后期维护时人员无法顺利抵达作业位置，甚至出现安全距离不足引发的磕碰风险。这款简化的站立操作人员纵断面模型，正是针对这类工程场景开发的辅助参考元素，不同于高精度的全细节人体模型，它采用纵断面剖切的简化表现形式，去掉了冗余的面部细节、服饰纹理等非必要几何元素，只保留了站立姿态下人体的侧面轮廓核心特征，模型整体按照成年作业人员的常规站立尺度设置，纵向总高度对应实际180厘米的人体站立高度，轮廓线条简洁流畅，不会在大型装配体中占用过多的系统资源，哪怕是嵌入到包含大量设备零部件的总装文件中，也不会造成明显的文件卡顿或打开延迟。从设计思路来看，这款模型没有追求人体结构的百分百还原，而是把核心功能定位在尺度参考与比例示意上，纵断面的结构形式可以很方便地在工程图中作为视图插入，不需要额外做剖切或消隐处理，就能清晰展示人体与周边设备的位置关系，在做设备操作位设计时，可以直接把模型放置到操作工位对应的位置，快速核对操作手柄、按钮面板的安装高度是否在人体站立操作的舒适可达范围内，检修门的开启空间是否能满足人员侧身进入的需求，生产线旁的安全护栏高度是否能达到有效的防护要求，输送设备的上料口高度是否匹配人员站立作业的抬臂舒适区间。在工厂布局的三维方案评审中，这类简化人体模型还能作为直观的尺度参照，让非设计背景的生产、安全管理人员快速理解方案的空间尺度，不用对着抽象的尺寸数字脑补人员作业的实际状态，有效降低方案沟通的成本。模型的轮廓做了规整化处理，没有细碎的曲面特征，在不同的三维设计环境中都能顺利完成导入适配，不会出现破面、特征丢失的问题，不管是做整机装配的人机校核，还是做车间物流通道的宽度验证，亦或是操作岗位的视野范围校验，都能快速调用完成尺度匹配，不需要设计人员额外花时间调整模型的几何精度或者简化结构，能有效提升方案设计阶段的工作效率，避免因为尺度参考缺失导致的后期设计返工。
