黄铜材质DR5440型空气压力调节装置

　　在工业气动系统的搭建与运维环节，气源压力的稳定输出直接决定了下游气动执行元件、气动仪表的工作可靠性，这款黄铜材质的空气压力调节装置，正是针对中小流量气动回路的压力管控需求设计的核心调压元件。从实际应用场景来看，这类调压装置常被布置在压缩空气管网的支路末端，或是小型气动设备的气源入口处，比如轻工生产线的气动工装夹具供气端、小型气动冲床的气源处理单元、实验室气动检测台的进气支路，都能见到同结构调压装置的身影，它的核心作用是将上游波动的压缩空气压力，调整到下游设备所需的稳定工作压力值，避免气压过高造成元件密封损坏、执行机构动作冲击力过大，或是气压过低导致输出力不足、设备动作不到位的问题。

　　从功能特性上看，这款调压装置采用直动式调压结构，依靠内部弹簧力与膜片（或活塞）感应的输出侧气压形成力平衡，实现输出压力的稳定控制，当下游用气量出现小幅波动时，装置内部的阀口开度会自动调整，补偿压力变化，维持输出压力的稳定。阀体采用黄铜材质加工，一方面是因为黄铜具备较好的切削加工性能，能够满足复杂流道、密封配合面的加工精度要求，另一方面黄铜在压缩空气环境下的耐锈蚀表现优于普通碳钢，长期使用不会因为锈蚀产生杂质堵塞下游气动元件的细小气孔，同时黄铜的强度也能满足常规工业气动系统1MPa以内的工作压力要求，适配绝大多数工厂压缩空气管网的压力等级。

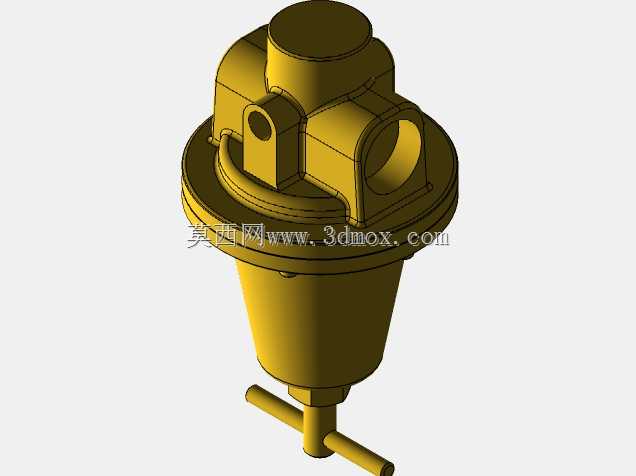

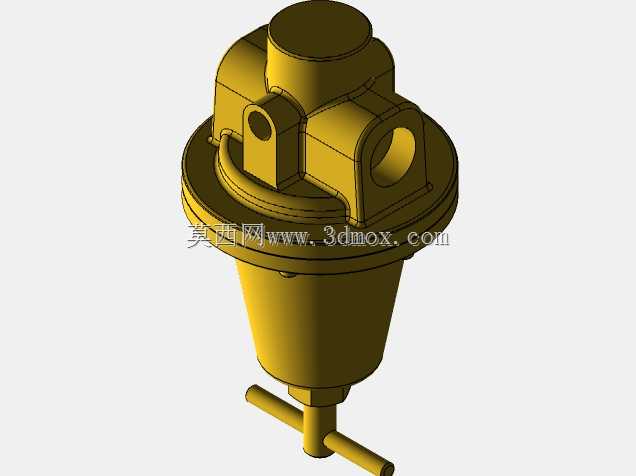

　　在设计思路上，这款装置的结构布局充分考虑了现场安装与日常维护的便利性：主体采用上阀盖、中阀体、下滤罩的三段式结构，上部的调压机构被封闭在阀盖内部，避免现场粉尘、水汽侵入调压弹簧造成卡涩；中部阀体集成了两个主气路接口，分别对应进气与出气，接口尺寸覆盖1/2英寸至1英寸的常用管螺纹规格，能够适配不同通径的供气管道，不需要额外加装变径接头就能匹配多数中小流量气动回路的管径需求；阀体侧面预留了G1/4英寸的压力表安装接口，用户可以根据实际需求选配对应量程的压力表，实时显示输出侧的压力值，方便现场调试时直观调整压力参数；下部的锥形结构为过滤与排污腔，压缩空气进入阀体后会先经过这个腔体，初步滤除空气中夹带的液态水、大颗粒杂质，底部的手动排污杆可以在设备维护时快速排出腔体积存的污水与杂质，不需要拆解阀体就能完成日常排污操作，降低运维工作量。

　　从安装边界与尺寸适配的角度来看，这款调压装置的接口采用管螺纹连接形式，安装时不需要复杂的对中调整，只要在管螺纹处缠绕合适的密封带就能实现可靠密封，安装方向优先选择阀体竖直、排污杆朝下的布置方式，这样更利于内部积液的汇集与排出，也能避免杂质堆积在阀口密封处造成调压失效。装置的整体外形轮廓没有突出的尖锐结构，上部的调压罩为圆弧过渡设计，在狭窄的设备机柜内安装时不会与周边的管线、元件发生干涉，两个主气路接口处于同一水平高度，接气管后管线走向整齐，便于现场布线整理。在选型匹配时，需要根据下游设备的最大用气量选择对应接口尺寸的型号，1/2英寸接口适配流量较小的单台气动设备，1英寸接口可以为多台并联的气动元件集中供气，预留的压力表接口可以根据现场的观测方向调整安装角度，不需要额外加装弯头就能获得较好的观测视野。

　　在实际建模还原这类元件时，需要重点关注几个配合面的尺寸精度：一是主气路接口的管螺纹尺寸，必须符合对应英制管螺纹的公差要求，否则在虚拟装配时会出现螺纹配合干涉或者密封面错位的问题；二是阀口与阀芯的配合间隙，这个尺寸直接决定了调压的灵敏度与泄漏量，建模时要参考直动式调压阀的常规配合公差，还原实际的装配间隙；三是下部排污杆的行程尺寸，要保证虚拟操作时排污杆的动作范围符合实际结构，不会出现运动干涉。另外，黄铜材质的外观质感在渲染时要注意体现金属的哑光质感，避免过度抛光造成与实际工件的视觉差异，阀体表面的铸造圆角、加工刀痕等细节也要适当还原，让三维模型更贴近实际工业产品的真实状态，方便设计人员在做设备整体布局时，直观评估元件的安装空间、管线连接走向，提前规避安装干涉、操作空间不足等现场常见问题。
