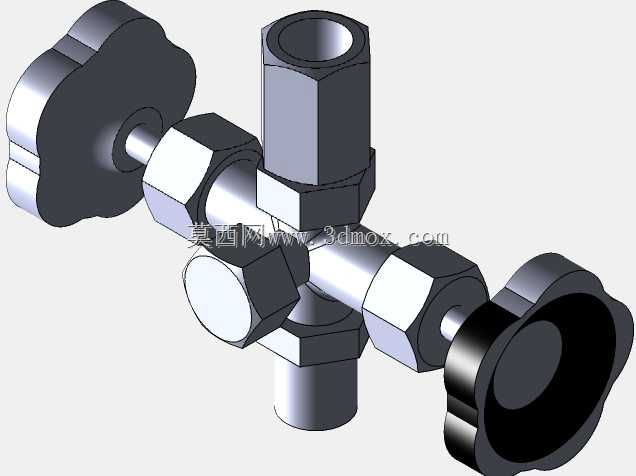

DIN16272A型G1/2螺纹接口计量阀结构

　　在工业过程测控的管路系统里，这类双旋钮结构的计量阀常出现在压力、流量参数的取压支路、仪表辅助回路中，承担着介质通断、流量微调、回路隔离的多重作用，尤其适配中小通径的低压流体管路，常见于化工、热力、水处理领域的仪表配套安装场景。不同于单手柄截止阀的单一通断功能，该阀采用对称式双旋钮操作结构，两个手轮分别对应不同的流道控制逻辑，可实现单侧回路截断、双侧流量同步调节、支路泄压等多种操作模式，能在不拆卸主路管路的前提下完成仪表校准、排污、故障隔离的现场操作，大幅降低运维过程中的管路拆装工作量。从结构设计逻辑来看，阀体采用三通式流道布局，垂直方向的接口为G1/2圆柱管螺纹，可直接对接主工艺管路的取压口，水平方向的两个接口可分别连接测量仪表、

　　校验管路或者排污回路，所有螺纹接口均采用标准管螺纹密封形式，配套的六角锁紧螺母可在安装对位后完成接口锁固，避免管路振动导致的螺纹松脱渗漏。手轮采用防滑的花瓣式外形设计，即便操作人员佩戴劳保手套也能可靠施力，手轮与阀杆的连接部位做了防脱限位，不会在大扭矩操作时出现手轮脱落的问题；阀杆与阀体的密封部位采用多级填料密封结构，可耐受常规工况下的流体压力，减少长期使用后的外渗漏风险。从安装边界来看，该阀的整体外轮廓尺寸适配G1/2通径阀件的常规安装空间，垂直方向接口的中心距、水平方向两个手轮的操作预留空间都符合仪表阀安装的通用规范，安装时不需要额外扩大管路预留间距，可直接替换同通径的传统三通旋塞阀、单截止阀组，不需要对现有管路支架做额外改造。

　　流道内部做了平滑过渡处理，没有突兀的节流台阶，可减少介质在阀内的压损，同时避免介质中的杂质在流道拐角处淤积，适配洁净水、低压蒸汽、惰性气体等多种常规工业介质的测控场景。在实际选型应用中，这类阀件常配套压力表、压力变送器、流量传感器等测量仪表使用，安装在仪表与主工艺管路之间，日常生产时保持通路状态让测量元件实时获取管路参数，需要校验仪表时可关闭主路侧旋钮，打开校验侧旋钮接入标准校验设备，不需要将测量仪表从管路上拆下；当需要对测量回路进行排污时，可关闭主路通断旋钮，打开排污侧旋钮排出回路内的残液或杂质，避免杂质进入测量元件造成精度损伤。阀体的金属材质选型适配常规工业环境的防腐蚀要求，外露的金属表面做了防锈处理，可在室内、

　　户外有遮蔽的工业场景下长期使用，手轮采用非金属材质制作，既具备足够的操作强度，也能在低温环境下避免操作人员直接接触金属部件造成冻伤风险。建模过程中严格遵循DIN16272标准中对A型计量阀的尺寸要求，所有螺纹规格、阀杆行程、手轮操作角度、接口中心距都和标准件参数保持一致，装配关系还原了实际阀件的零件配合逻辑，锁紧螺母的螺纹配合、阀杆的运动行程、手轮的转动限位都和实物的运动逻辑匹配，可直接用于管路系统的装配干涉检查、安装模拟、运维操作培训的三维场景搭建，也能作为阀件选型阶段的空间占位模型，帮助设计人员提前核对管路布局的操作空间是否充足，避免后期安装时出现手轮与周边管路、支架碰撞无法操作的问题。
