带减速箱的微型直流旋转电机结构

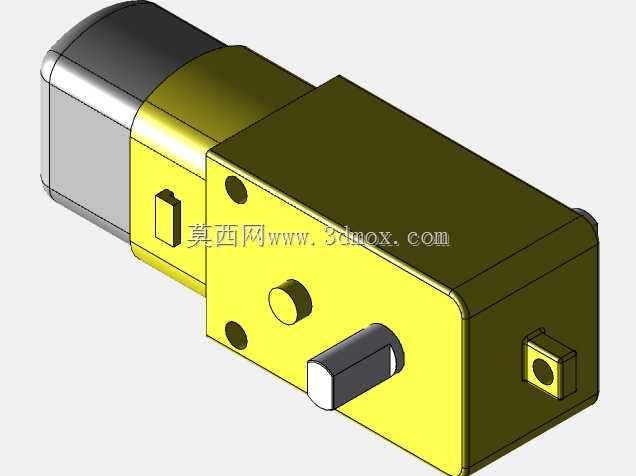

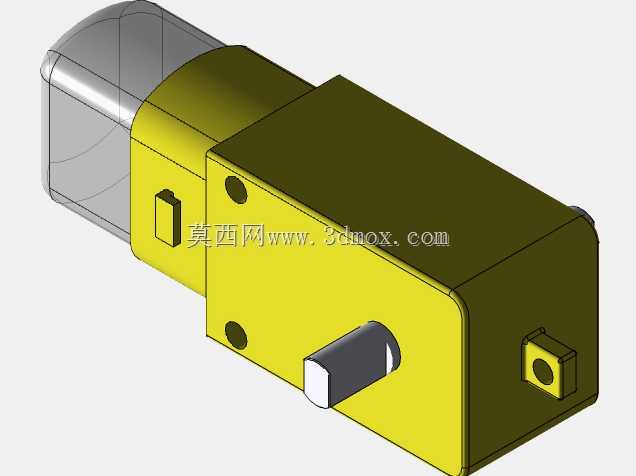

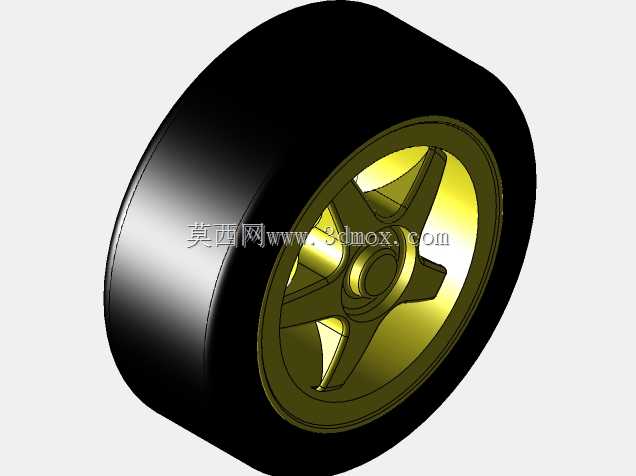

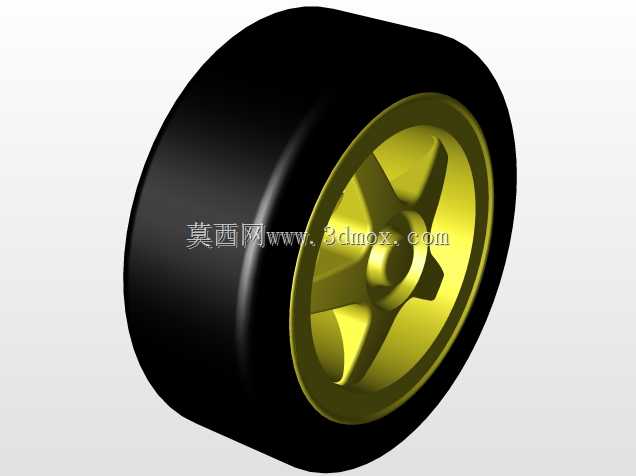

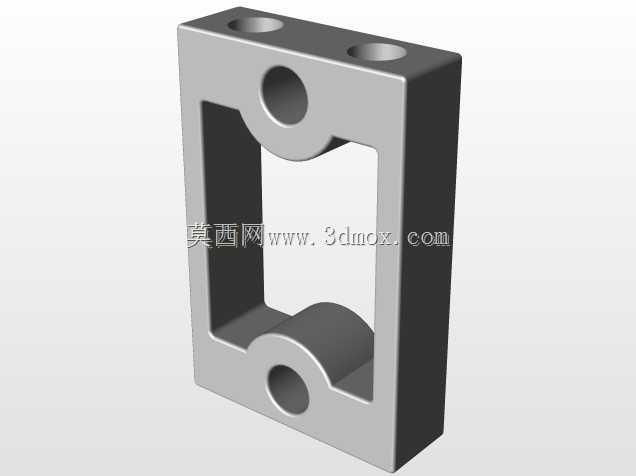

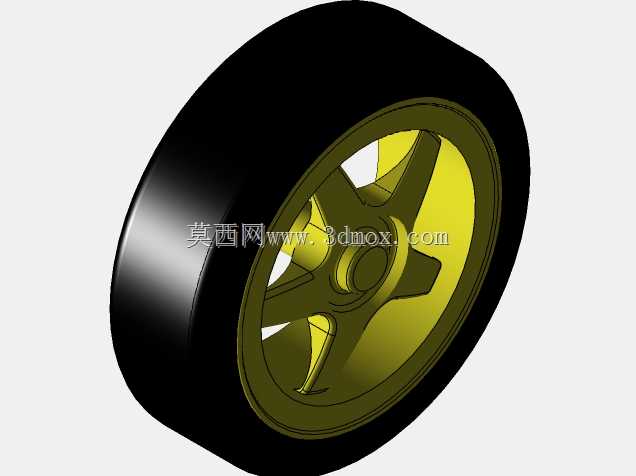

这款微型旋转电机集成了齿轮减速结构，在小型智能小车传动、桌面自动化工位进给、小型玩具动力输出、教学演示教具传动等场景中应用广泛。从结构设计来看，电机本体与减速箱采用一体化拼接式壳体设计，壳体分为黄绿两色的装配段，黄色段为减速箱容纳腔，深橄榄色段为直流电机本体容纳腔，两段通过定位止口配合螺丝锁紧，既保证了装配同轴度，也能在后期维护时快速拆分检修内部构件。输出轴采用D型截面设计，省去了额外的键槽加工工序，与配套的轮盘、车轮、双联齿轮等传动件装配时，可直接通过轴面的平面段传递扭矩，避免传动过程中出现轴与连接件打滑的问题，适配小扭矩输出场景的快装需求。安装边界方面，减速箱壳体的两个端面预留了圆形安装定位孔，可直接通过M2规格的螺丝固定在设备安装基板上，输出轴的伸出长度经过核算，既保证与传动件的啮合长度足够，也不会因为轴伸过长导致运行时出现径向跳动。设计过程中优先考虑了小空间安装的适配性，整体外形为方正的块式结构，没有多余的外凸结构，可直接嵌入到狭小的设备腔体内部，比如智能小车的底盘夹层、小型传送带的动力端安装位。内部的齿轮传动组采用多级减速排布，将电机本体的高转速低扭矩输出，转化为输出端的低转速高扭矩输出，可直接驱动车轮转动、带动轮盘完成间歇送料动作，或是驱动双联齿轮完成动力分流，传递到多个执行端。壳体侧面预留的接线端子位采用凸起式防护结构，可避免接线后导线被外力拉扯导致焊点脱落，同时端子位的朝向与输出轴方向垂直，方便在紧凑空间内完成接线操作，不会与周边的安装结构产生干涉。在实际选型应用中，这类带减速结构的旋转电机不需要额外搭配独立减速箱，可直接作为动力单元集成到设备中，减少了整体传动链路的零件数量，降低装配复杂度，同时一体化的结构也能减少传动过程中的功率损耗，提升动力传递效率。
