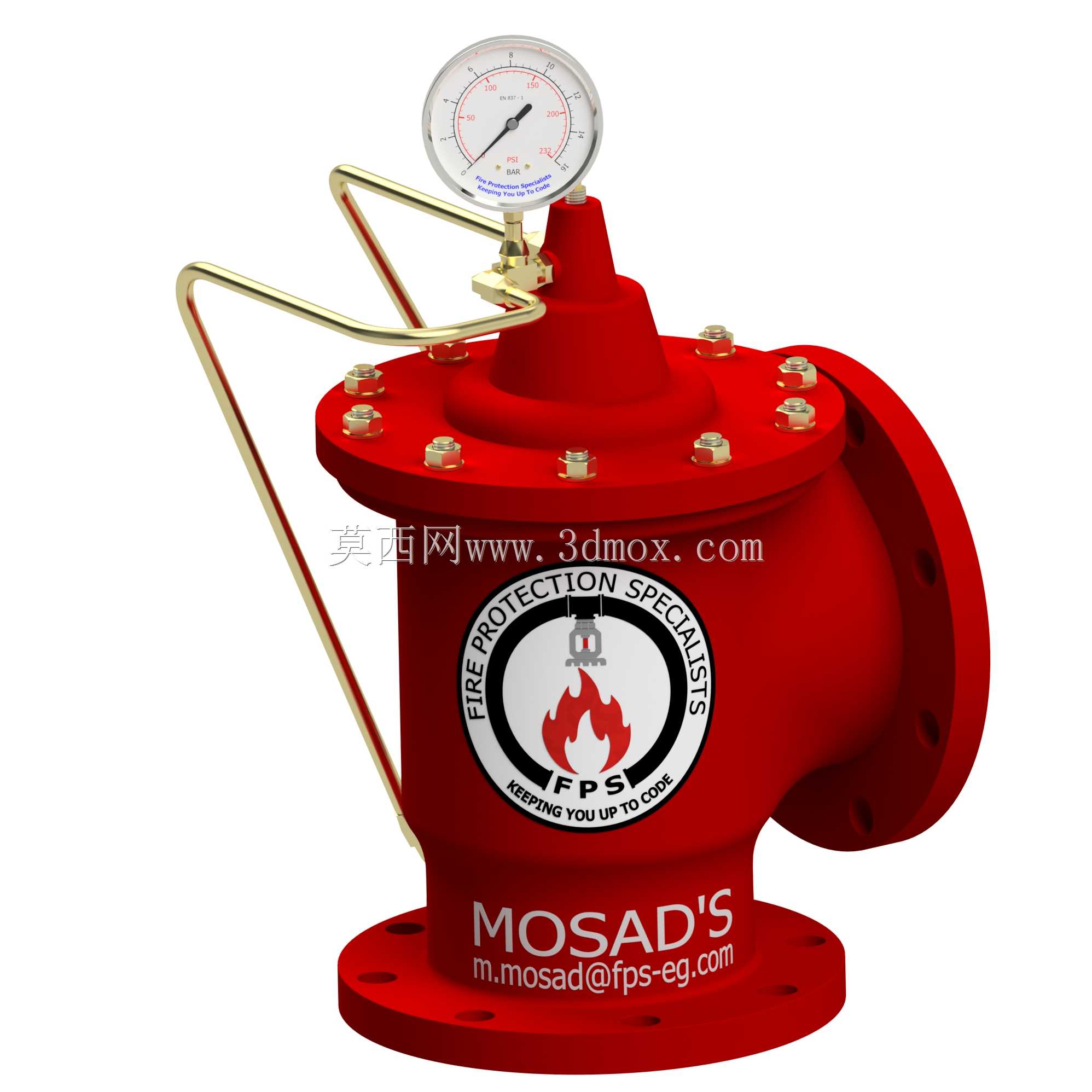

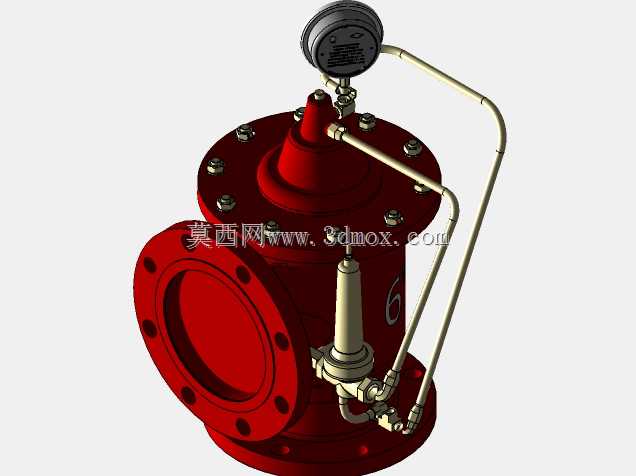

带压力表角式法兰连接消防泄压阀结构

这款消防类泄压安全阀主要应用于消防供水系统、湿式报警阀组后端管路、消防泵房出水干管等场景，核心作用是在管路水压超过设定阈值时自动开启泄放多余压力，避免管网因超压出现爆管、密封件损坏、喷头误动作等问题，待管路压力回落至安全区间后自动回座封闭，维持系统压力稳定。从结构设计来看，整体采用角式法兰连接布局，进水端与出水端呈90度夹角，这种结构能有效降低阀体内的流道阻力，同时减少安装时的管路弯折需求，适配消防泵房内紧凑的管路排布空间。阀体顶部集成的压力表取压管路直接连通阀腔进水侧，可实时反馈阀前实际压力，无需在管路上额外开孔安装取压组件，减少了管路泄漏点，也方便运维人员日常巡检时直接读取系统压力值。设计过程中，阀瓣的密封面采用锥面配合结构，相比平面密封能在回座时自动找正，避免因介质中的细小杂质卡滞导致密封失效，阀杆与导向套之间预留了合理的配合间隙，既保证阀瓣升降动作顺畅，又能限制阀瓣的径向窜动，避免长期启闭过程中出现密封面偏磨。连接法兰的尺寸严格匹配消防管路常用的公称通径规格，法兰螺栓孔的分布圆直径、孔径都对应通用压力等级的法兰标准，安装时可直接与同规格的管路法兰配对，无需额外加工过渡连接件。阀体外部的金属弯管除了支撑压力表之外，还可作为泄放时的导流辅助结构，引导泄放的水流沿指定方向排出，避免高压水流直冲周边设备或运维通道。阀盖与阀体之间采用周向均布的螺栓紧固，密封垫片选用耐水耐老化的橡胶材质，能长期适应消防管路内的常温水介质环境，同时保证足够的密封比压，避免正常工作压力下出现外渗漏。在安装边界上，需要预留阀体上方压力表的读数操作空间，以及侧面法兰的螺栓拆装空间，阀体底部的法兰作为进水端与竖向管路连接，侧方法兰作为出水端与横向泄压管路连接，安装时需注意介质流向与阀体标识一致，避免反向安装导致阀门失效。
