带法兰花键进气主轴结构设计

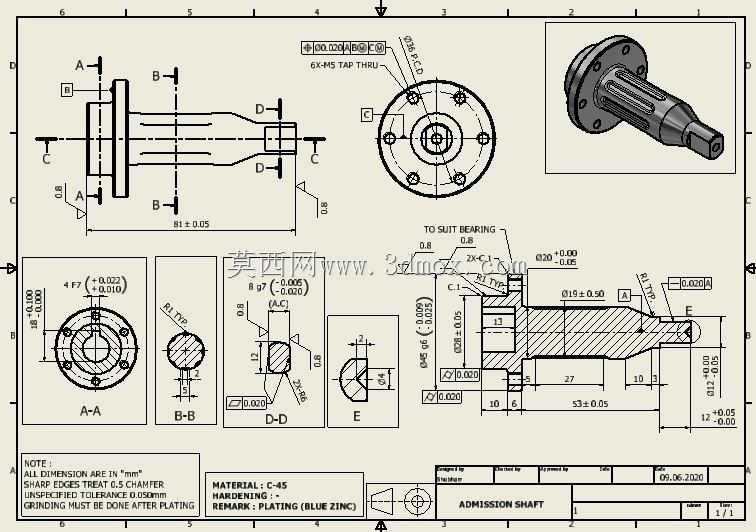

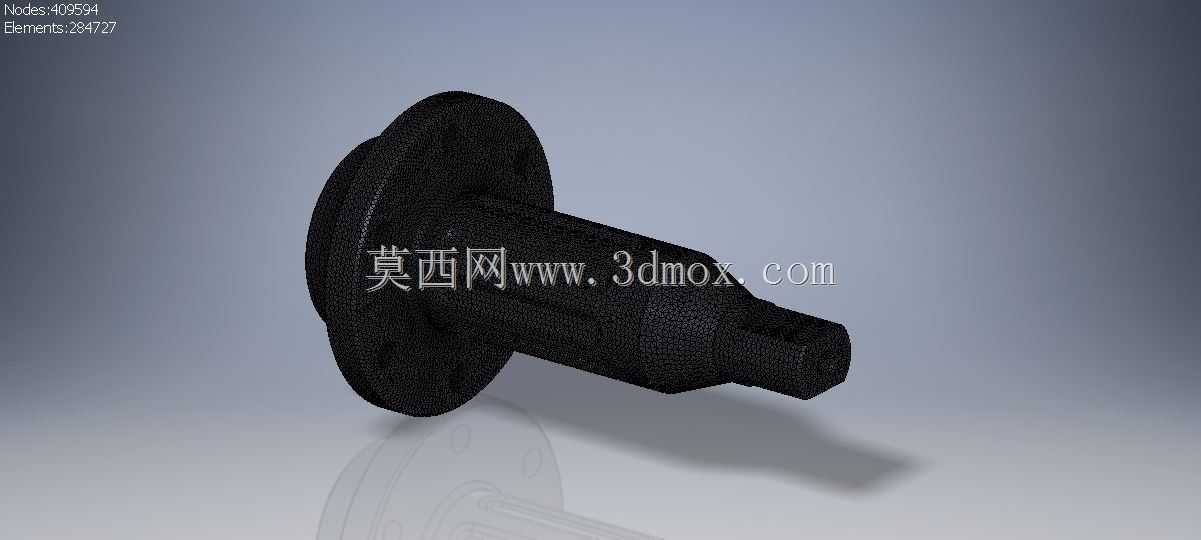

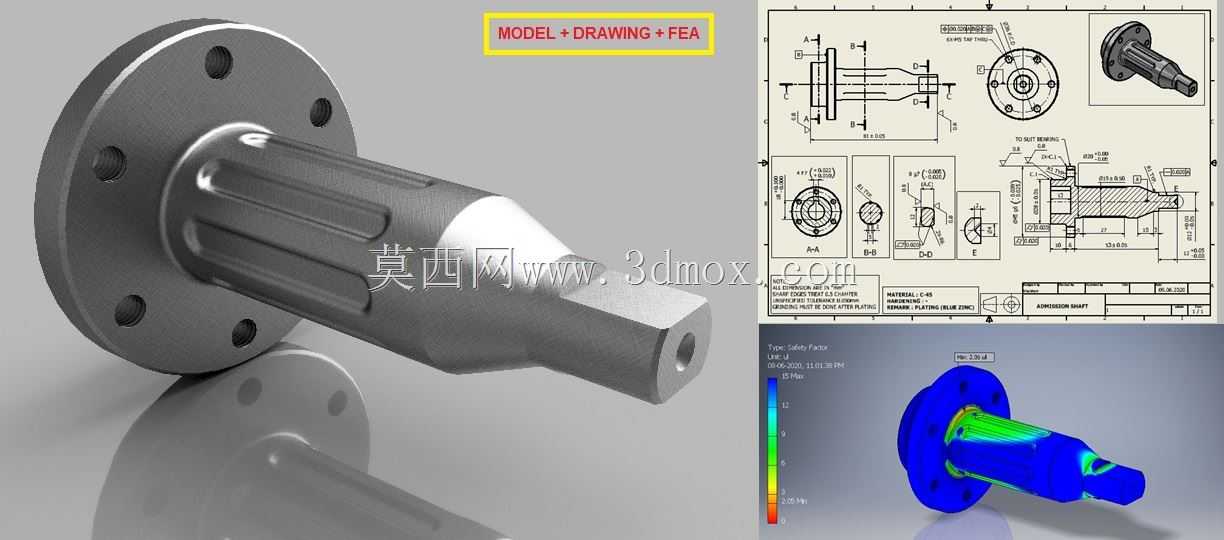

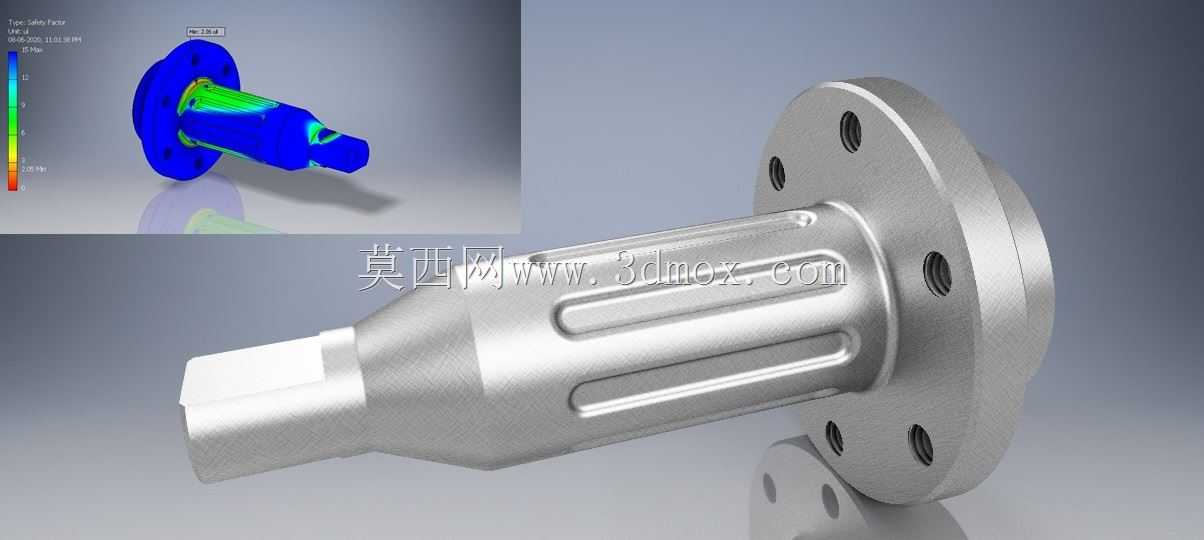

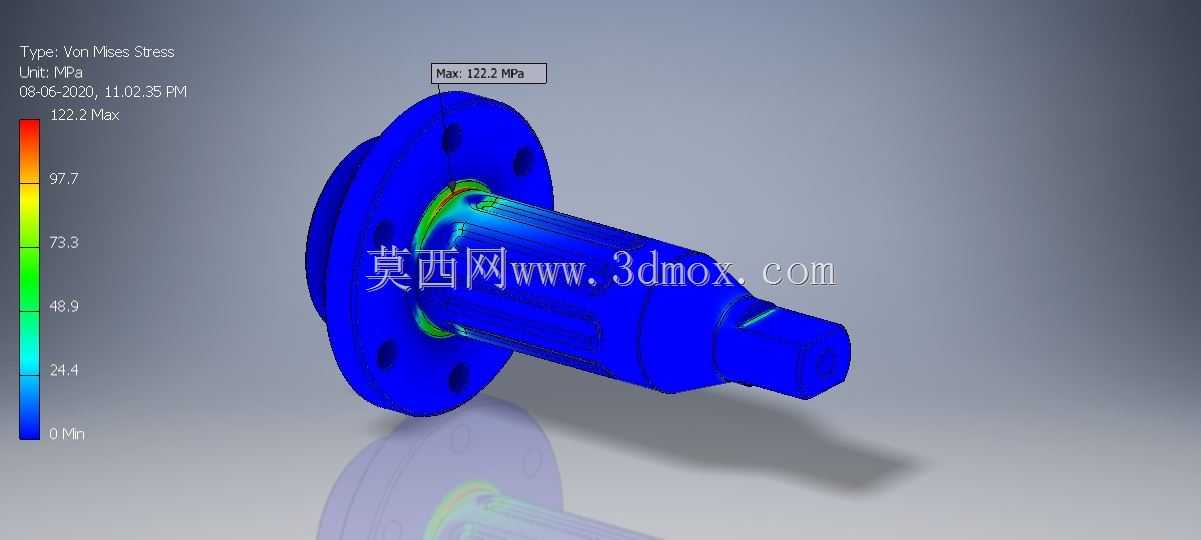

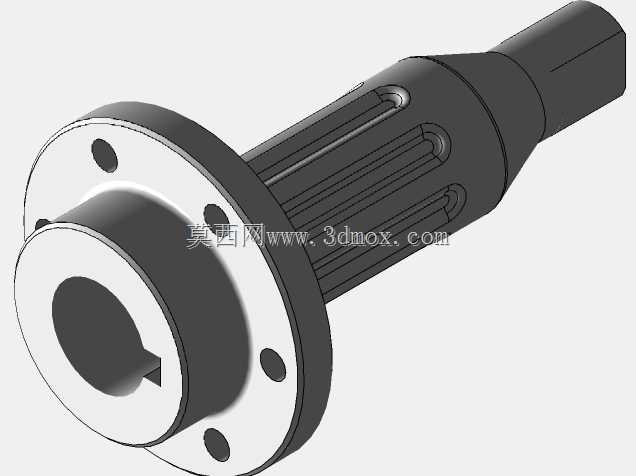

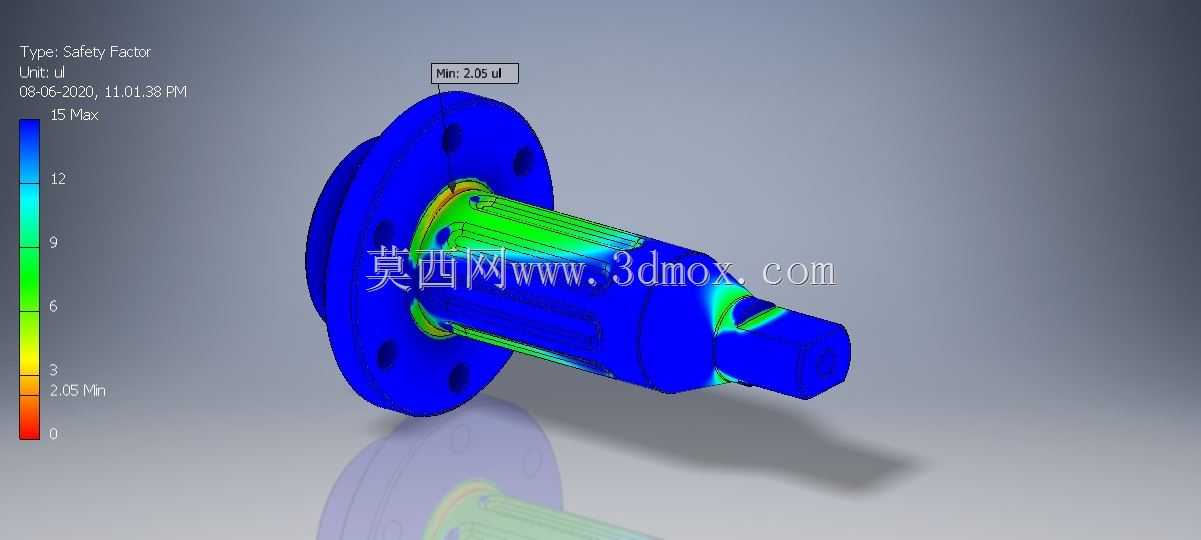

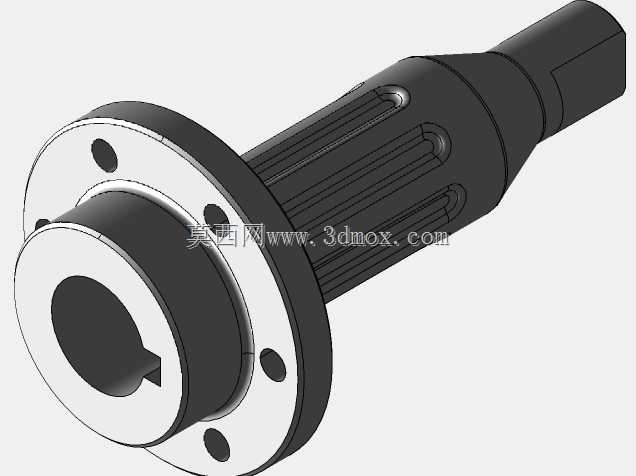

该轴类零件主要应用于壳体滑阀组与主轴集成的进气流道配套场景，承担动力传递与进气导通的双重功能，在中载循环工况下长期运行，设计安全系数取2.0，可覆盖常规工业流体控制、动力传输单元的载荷波动需求。从结构布局来看，零件一端采用带均布安装孔的法兰盘结构，法兰端面作为轴向定位基准，通过螺栓与壳体端面实现刚性连接，安装孔的位置度公差严格匹配壳体对应螺纹孔的排布，保证装配后无偏载应力集中；法兰衔接段过渡采用大圆角设计，避免轴肩位置在交变载荷下出现应力突变，这也是有限元校核中重点关注的应力集中区域。轴身采用花键结构设计，花键齿形参数匹配配套传动套的内花键规格，可传递较大扭矩的同时保证周向定位精度，相比普通平键连接，花键结构的受力更均匀，对中性更好，适合中高速回转的传动场景。轴的末端设计为带内孔的锥头结构，内孔作为进气流道的导通接口，锥面可与配套密封件形成线密封配合，保证进气通路的气密性，避免工作过程中出现介质泄漏。设计过程中同步完成了二维工程图的尺寸标注与形位公差定义，所有配合面的粗糙度、同轴度、垂直度公差均结合实际装配要求设定，比如法兰端面与轴中心线的垂直度公差控制在合理范围内，避免装配后法兰面贴合不严导致的密封失效。有限元分析环节针对轴的实际受载情况，施加了对应扭矩、轴向力与进气压力载荷，校核结果显示最大应力出现在花键齿根与法兰过渡位置，应力值远低于材料许用应力，满足2.0安全系数的设计要求，疲劳寿命可覆盖中级工作循环的使用时长。外形尺寸方面，法兰盘外径、轴身总长、花键有效长度、末端内孔直径等参数均严格匹配配套壳体的安装边界，装配时无需额外修配即可完成适配，轴身各段的直径阶梯设计既满足了不同位置的强度要求，也兼顾了加工工艺性，减少了不必要的加工工序。
