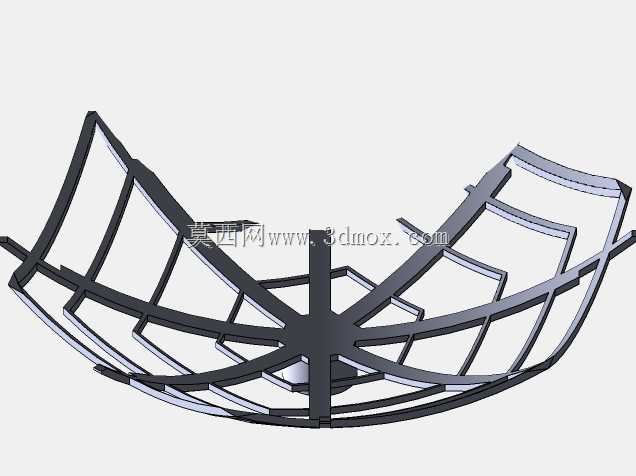

曲面镂空式太阳能承托支撑底盘结构

这款曲面镂空承托结构，主要应用在分布式光伏布设场景中，不管是户外便携光伏供电单元的配套承托，还是小型离网太阳能装置的底部承载，都能适配对应的安装需求。从实际使用场景来看，这类底盘不需要承担全密封的防护功能，核心作用是为上方的太阳能板组提供稳定的支撑基准，同时兼顾户外布设时的通风减重需求。设计上采用放射状筋条搭配环形围边的框架结构，没有做整面封板，首先是从载荷分配逻辑出发，太阳能板的受力点会通过安装位传导到放射筋的交汇中心，再顺着筋条分散到整个弧形围边，避免局部应力集中导致的结构变形；其次镂空结构能大幅降低整体自重，不管是便携场景下的人工搬运，还是高空布设时的安装负载，都能减少不必要的重量冗余。弧形的整体轮廓是匹配对应曲面太阳能板的贴合弧度设计的，安装时筋条上预留的安装点位可以直接和太阳能板背部的固定孔位对齐，不需要额外加装转接件，安装边界上，围边的外翻折边做了加厚处理，既可以作为安装时的定位基准，也能在底盘落地或者固定到支架上时，提供足够的接触支撑面，避免边缘应力集中出现开裂。筋条的宽度和厚度做了梯度设计，靠近中心交汇位置的筋条截面尺寸更大，往外围延伸时逐步收窄，这是因为中心位置是主要的载荷承接点，需要更高的结构强度，外围筋条主要起到维持轮廓形态、分散边缘载荷的作用，梯度设计可以在保证整体结构强度的前提下，尽可能减少材料用量。实际使用中，镂空的间隙还能让气流顺利穿过，遇到大风天气时，不会因为整面挡风形成过大的风阻载荷，降低整个光伏单元被强风掀动的风险；同时降雨或者凝露产生的积水可以直接从镂空间隙排出，不会在底盘位置积留造成组件浸泡腐蚀。整个结构的安装适配性较强，既可以直接通过围边的固定孔连接到地面固定桩，也可以搭配转接支架安装在立杆、屋顶等不同的布设基面，中心位置的预留凸台可以用来安装接线盒或者角度调节转轴，不需要在主支撑筋上额外打孔破坏结构强度。从结构建模的逻辑来看，先通过曲面放样确定整体的弧度基准，再根据载荷传导路径绘制放射筋和环形加强筋的草图，最后做筋条的倒角和安装位的凸台拉伸，整个建模过程完全贴合实际受力逻辑，没有多余的装饰性结构，每一处筋条的走向都对应着力的传导路径，没有冗余的设计部分。
