75W单输出开关电源外壳结构设计

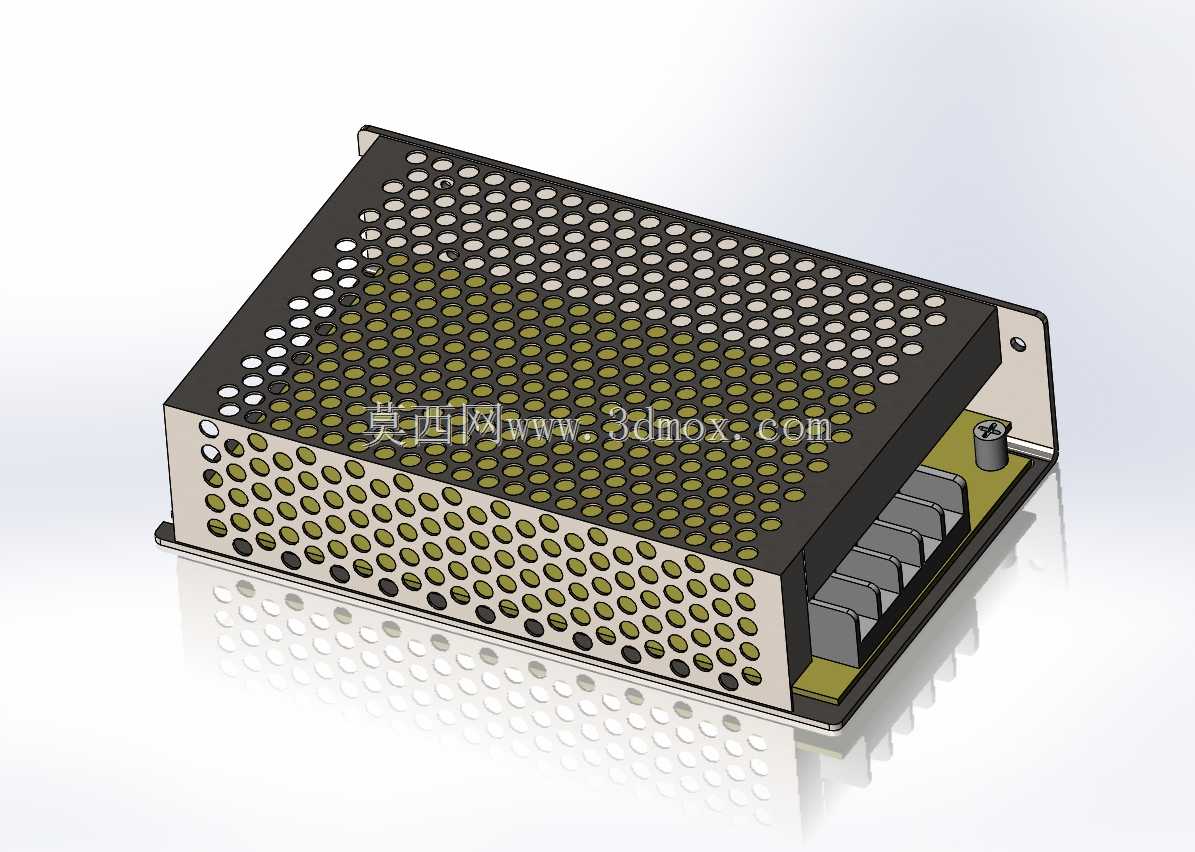

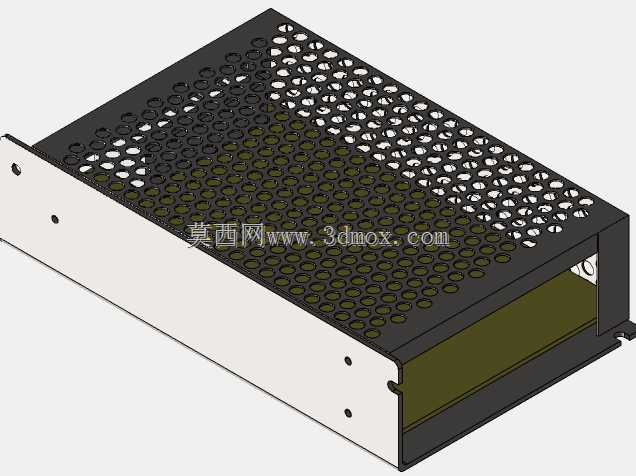

这款75W单输出开关电源的壳体结构，是面向工业级小功率供电场景做的结构设计，日常在激光控制设备、小型工业传感模组、桌面型工控终端里都能见到同规格产品的应用，核心作用是为后端低压用电回路提供稳定的直流供电输出，同时把内部的功率变换电路、整流器件、滤波元件完整包覆在内，规避车间粉尘、金属碎屑、意外触碰带来的电路短路风险。从结构设计思路来看，壳体采用上下扣合的钣金折弯结构，上盖整体做了密集的阵列冲孔，冲孔排布兼顾了两个核心需求：一是满足内部功率器件工作时的自然散热要求，让器件工作产生的热量能通过冲孔快速和外界空气完成对流交换，避免密闭壳体内热量累积导致器件寿命衰减；二是冲孔的孔径做了尺寸管控，能阻挡常规尺寸的金属碎屑、安装螺丝等异物掉入壳体内部，同时不会大幅降低壳体的整体结构强度。壳体两侧预留了带安装孔的固定折边，安装孔位的间距符合小功率开关电源的通用安装规范，不管是在设备内部的电气安装板上做螺丝固定，还是在DIN导轨上搭配适配卡扣安装，都能匹配对应的安装边界，不会和周边的电气元件产生安装干涉。壳体的出线端做了阶梯式的让位结构，对应交流输入、直流输出的接线端子位置预留了足够的接线操作空间，日常接线作业时不需要额外拆除上盖就能完成端子压线操作，能减少现场装配的工作量。壳体表面做了黑色哑光喷塑处理，一方面能提升钣金件的防锈耐蚀能力，适配车间多粉尘、偶尔有凝露的使用环境，另一方面哑光表面不会在设备内部产生强光反射，方便运维人员排查内部接线状态。上盖和底座的扣合位置做了内嵌的定位折边，装配时不需要额外做对位调整就能快速扣合，配合边角的固定螺丝就能完成整机组装，装配公差控制在合理范围内，不会出现扣合错位、缝隙不均的问题。从安装边界来看，这款壳体的整体尺寸适配75W功率段的电源板排布，内部预留了功率管、变压器的安装高度空间，不会出现器件顶到上盖的问题，底部的绝缘衬板能把内部电路和安装底板做电气隔离，提升整机的绝缘防护等级，满足工业电气设备的安全使用要求。
