教学实训用天然气站管路系统结构设计

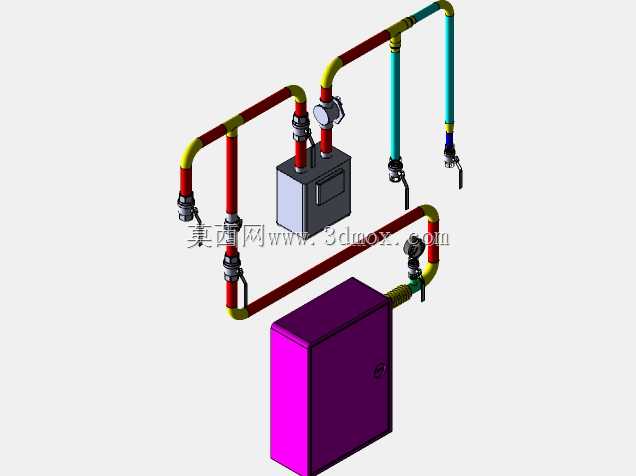

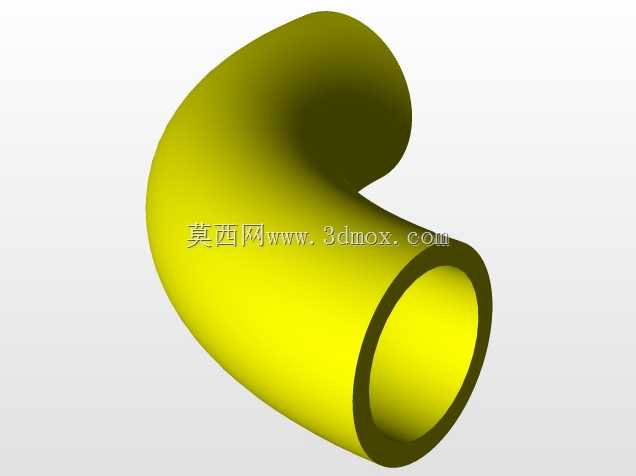

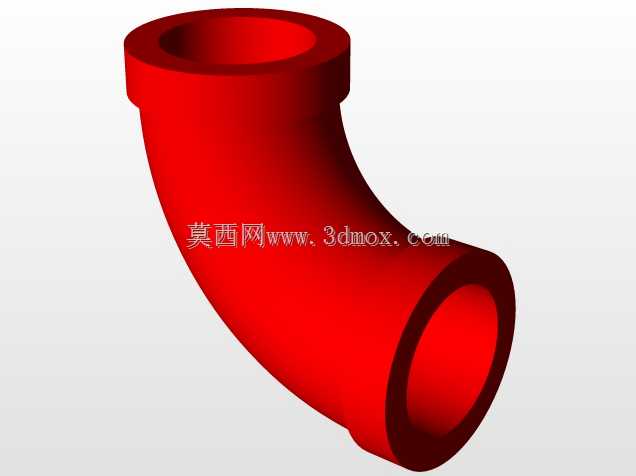

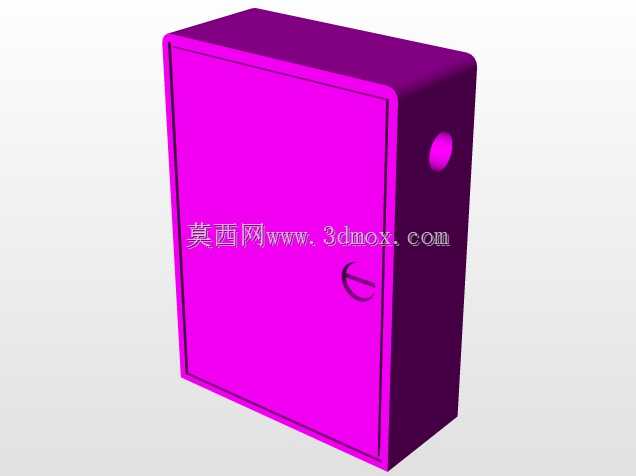

这套燃气输送管路结构主要面向职业院校燃气工程实训场景搭建，还原了民用及小型商用燃气调压输送站点的核心管路逻辑，可用于教学演示燃气流向控制、支路分配、调压计量的实际布置逻辑，也能作为小型餐饮场所燃气接入端的布局参考。整套结构采用架空管路布局，主输送管路沿支架走向排布，不同功能支路通过弯头、三通件实现分流，分别对应不同的燃气输出终端，管路转弯处采用标准曲率弯头，降低燃气输送过程的阻力损耗，同时避免直角弯折带来的应力集中问题。设计阶段优先考虑了安装维护的便利性，所有控制阀门均布置在伸手可及的操作高度，调压计量箱体预留了足够的开门操作空间，柜体与管路的连接位置采用柔性过渡接头，可抵消管路热胀冷缩带来的位移量，避免长期运行出现接口渗漏问题。管路配色遵循燃气行业通用标识规范，不同压力等级、不同介质流向的管路采用差异化配色，方便实训过程中快速识别管路功能，也便于实际运维阶段的巡检排查。下部的燃气柜采用封闭式结构设计，柜体边缘做折边强化处理，可内置燃气报警、紧急切断等附属组件，柜体安装孔位预留了地面固定的冗余空间，可适配不同厚度的混凝土地面安装需求。管路支架采用等间距排布，支架与墙面、地面的固定点均做了载荷校核，可承受满管状态下的管路重量，同时预留了管路振动的缓冲余量，避免燃气输送过程中气流脉动带来的支架松动问题。终端输出接口采用标准快接结构，可适配不同类型的燃气灶具、实训模拟负载，方便教学过程中快速更换演示组件，接口位置的密封结构采用耐燃气腐蚀的密封材质，长期使用也不会出现老化渗漏问题。整套结构的管路走向避开了日常操作的通行空间，所有突出部件均做了圆角处理，避免实训操作过程中出现磕碰划伤，同时管路的排布高度符合人体工程学要求，阀门操作、仪表读数都无需借助登高工具，日常巡检操作十分便捷。
