西门子S7-1200系列SM1223扩展模块

在工业自动化控制系统搭建过程中，PLC扩展模块是补足主控制器IO点位缺口、适配不同信号类型的核心配套部件，SM1223作为S7-1200系列的数字量扩展模块，主要用于解决小型自动化项目中主单元IO点数不足、无法同时匹配数字量输入输出信号采集与控制的问题，常见于小型生产线控制、单机设备电控改造、智能仓储工位控制、暖通设备自控系统等场景，能够直接对接现场的按钮、接近开关、指示灯、小型继电器等底层器件，完成现场信号的采集与控制指令的下发。

从功能特性来看，该模块同时集成数字量输入与数字量输出通道，可实现高低电平信号的隔离转换，避免现场干扰信号串入PLC主单元造成运行异常，通道间的电气隔离设计能够适配工业现场复杂的电磁环境，减少信号误触发、数据跳变等常见问题。模块的输入通道可兼容常规的漏型、源型接线方式，输出通道支持晶体管输出类型，能够满足高速脉冲输出之外的常规开关量控制需求，适配绝大多数工业现场的数字量器件接线规范，无需额外增加信号转换板卡即可完成接线部署。

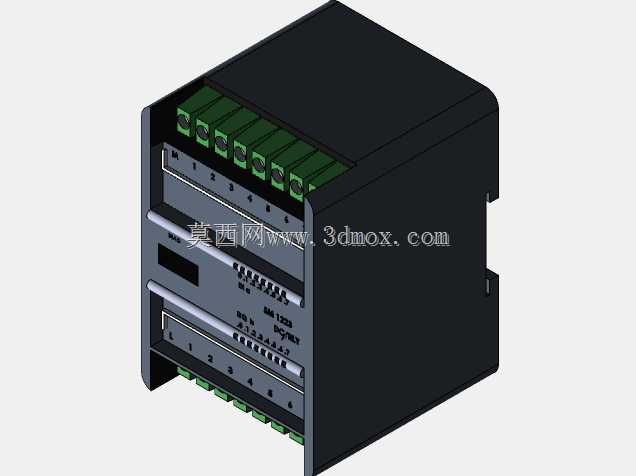

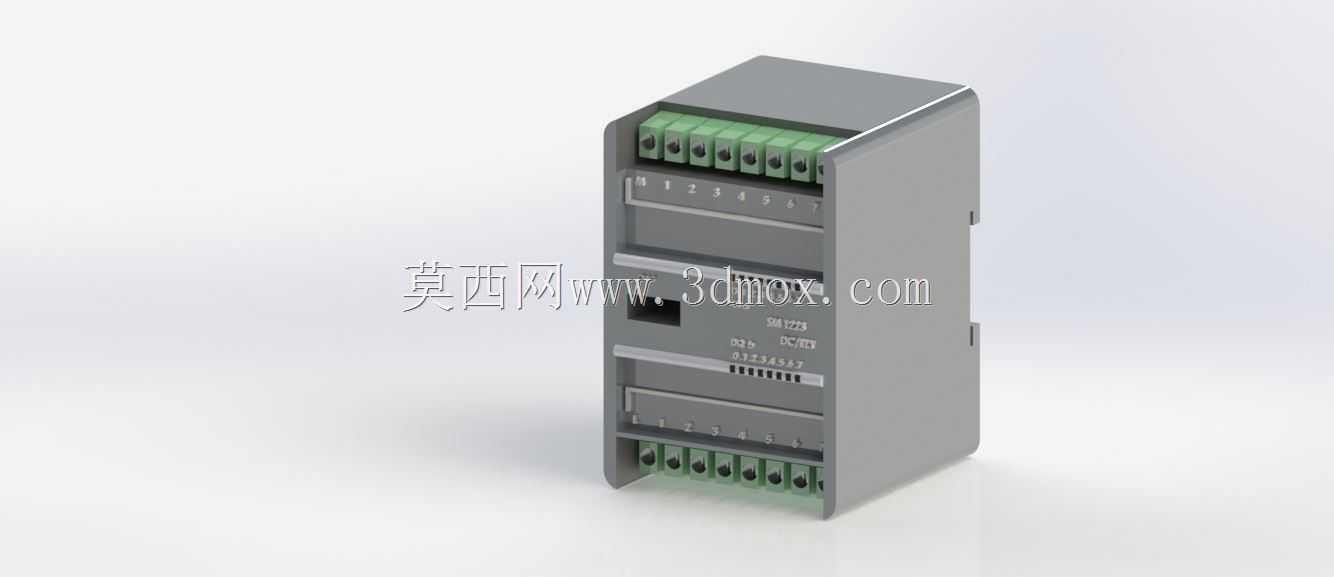

在设计思路上，该模块采用与S7-1200主单元一致的外观风格，外壳选用高强度阻燃工程塑料材质，表面做哑光防滑处理，既能够抵御工业现场常见的粉尘、轻微溅蚀，也能在长期运行中避免外壳老化开裂。模块顶部与底部均设置快接式接线端子排，端子采用绿色阻燃材质，接线位标注清晰，每个点位对应明确的通道编号与功能标识，现场接线时无需反复查阅手册即可完成对应点位的接线操作，端子排采用卡扣式固定设计，后期维护更换时无需拆除全部接线即可快速拆下模块，大幅降低现场运维的工作量。模块侧面设置标准的DIN导轨安装卡扣，可直接卡装在标准35mm电气安装导轨上，与主单元及其他扩展模块拼接时通过侧边的总线连接器直接对接，无需额外铺设通讯线缆，拼接后整体结构紧凑，无明显拼接缝隙。

从安装边界来看，该模块的外形尺寸完全适配S7-1200系列的安装规范，宽度方向占用的导轨空间与同系列其他扩展模块保持统一，安装时上下预留的接线空间、散热空间与主单元要求一致，无需为该模块单独预留特殊安装位置，柜内布局时可紧贴主单元或其他同系列扩展模块安装，不会出现接口干涉、安装位不匹配的问题。模块的散热结构采用自然对流设计，外壳侧面预留隐蔽的通风缝隙，运行时产生的热量可通过缝隙自然散出，长期连续运行下外壳温度保持在合理区间，无需额外加装散热装置即可满足工业现场的运行温度要求。在实际选型应用中，设计人员可根据项目所需的数字量输入输出点位数量，选配对应通道数的SM1223模块，直接挂载在S7-1200主单元的扩展接口上，通过硬件组态即可完成通道配置，无需复杂的参数设置即可快速投入使用，能够有效缩短电控系统的设计与调试周期。
