工业PLC模块化控制单元安装结构

项目分类:3D模型 发布时间:2021-09-02 ID:260740
  • 工业PLC模块化控制单元安装结构
  • 工业PLC模块化控制单元安装结构
  • 工业PLC模块化控制单元安装结构
  • 工业PLC模块化控制单元安装结构
  • 工业PLC模块化控制单元安装结构

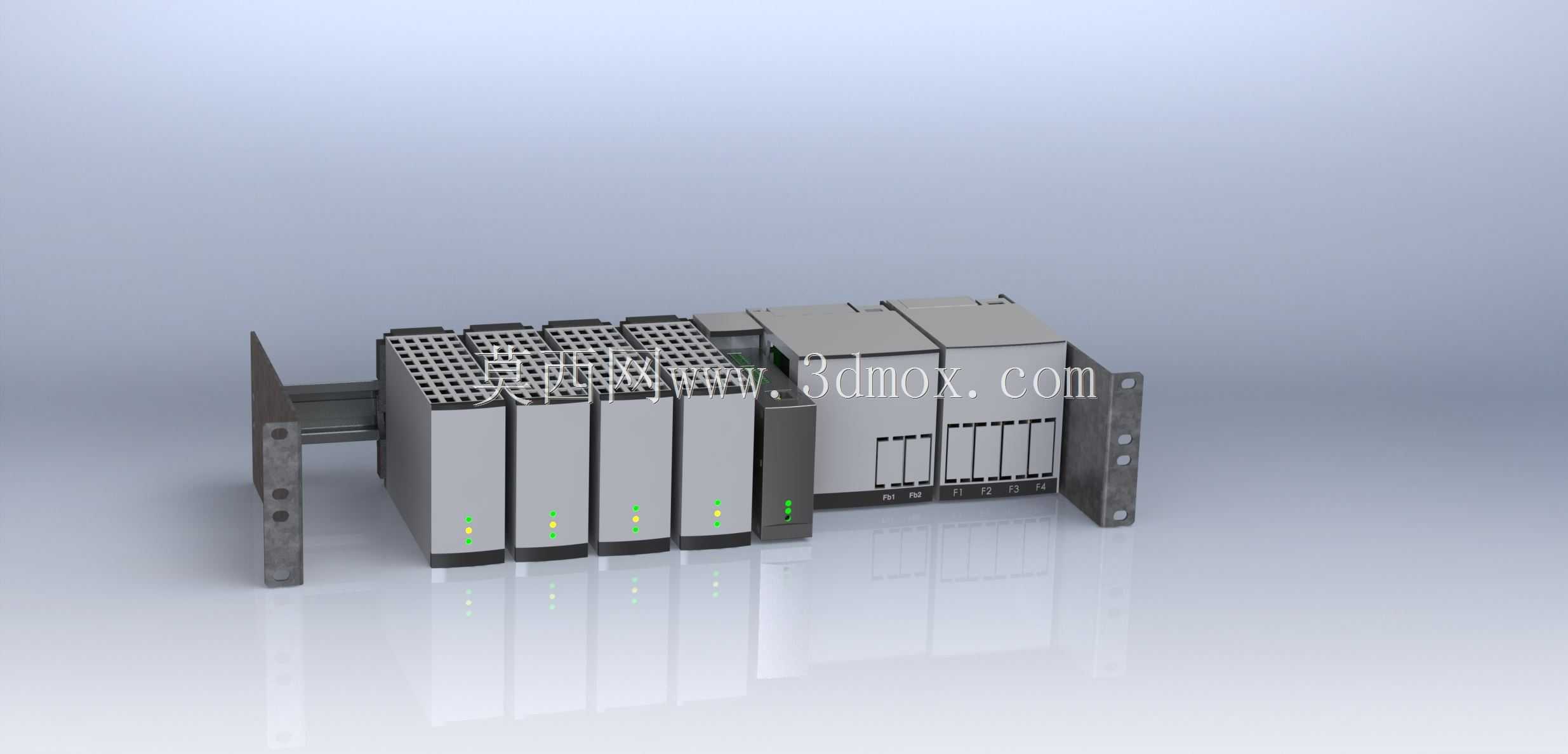

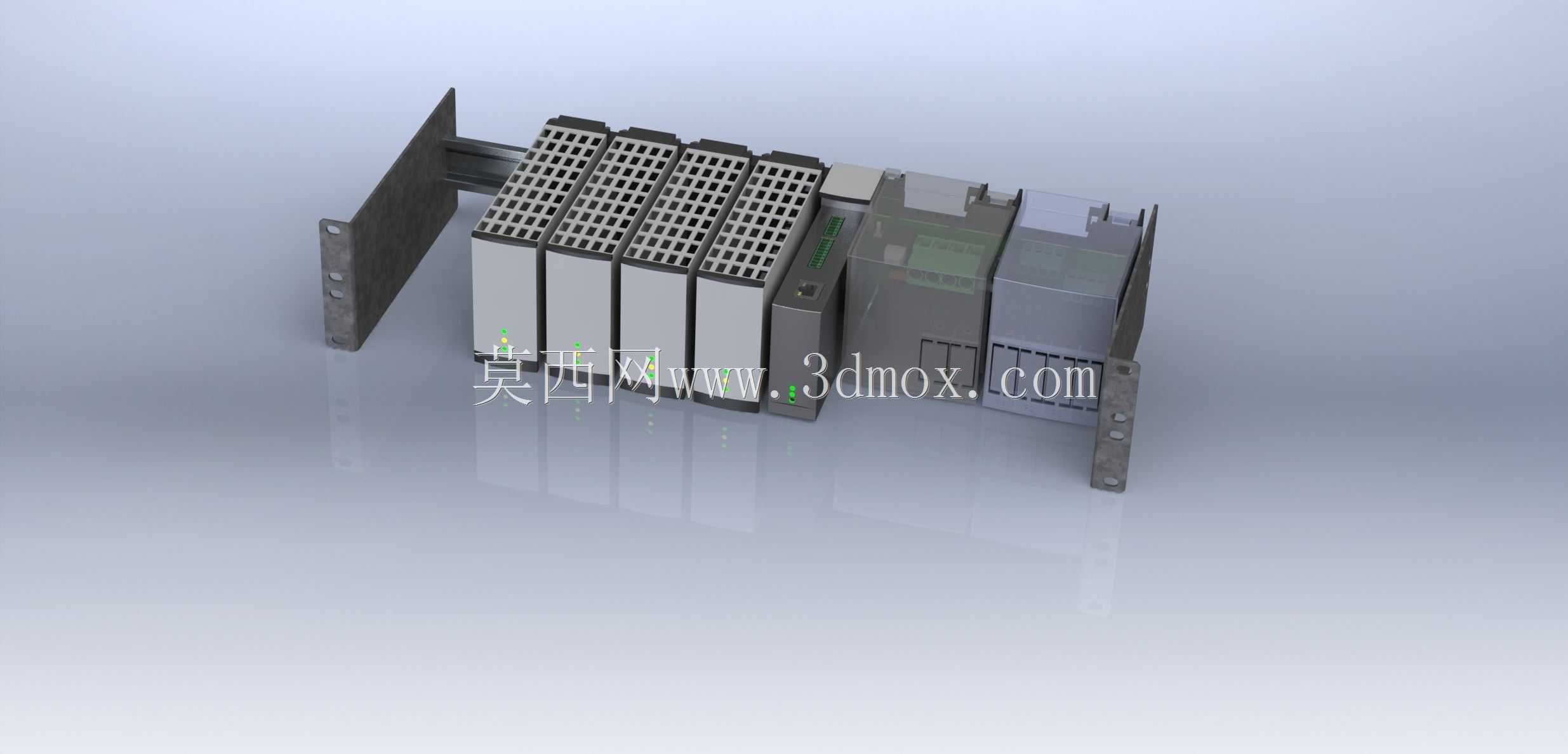

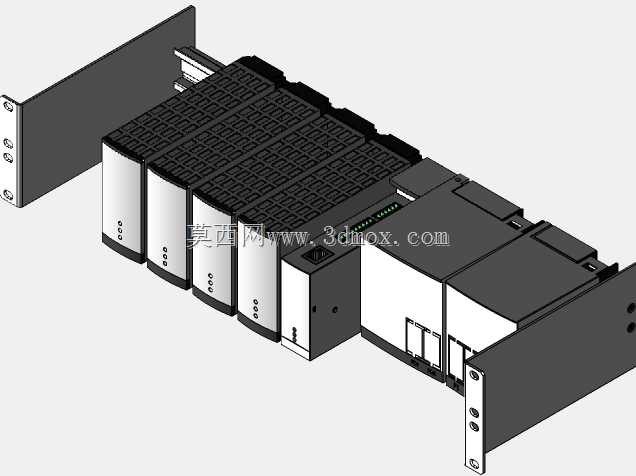

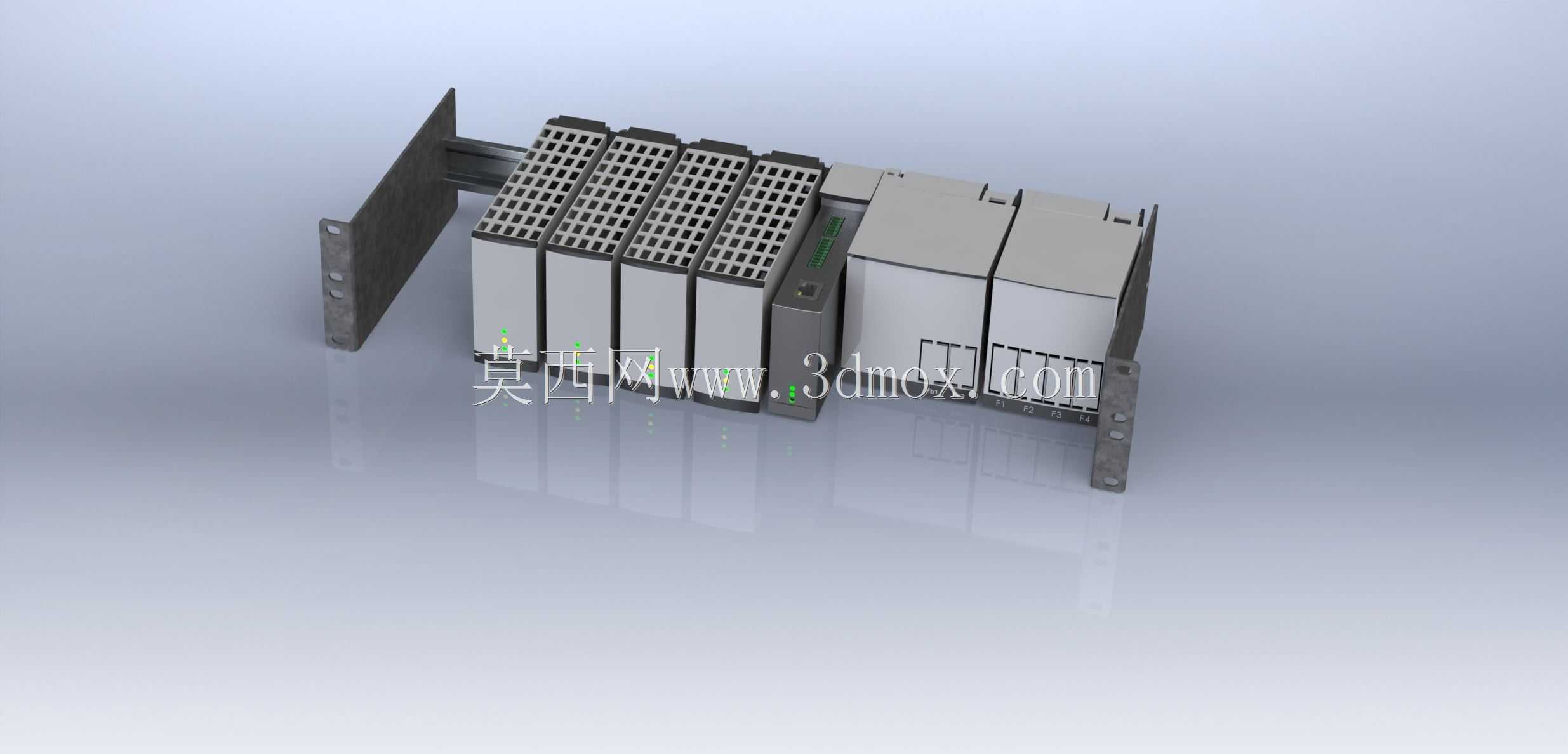

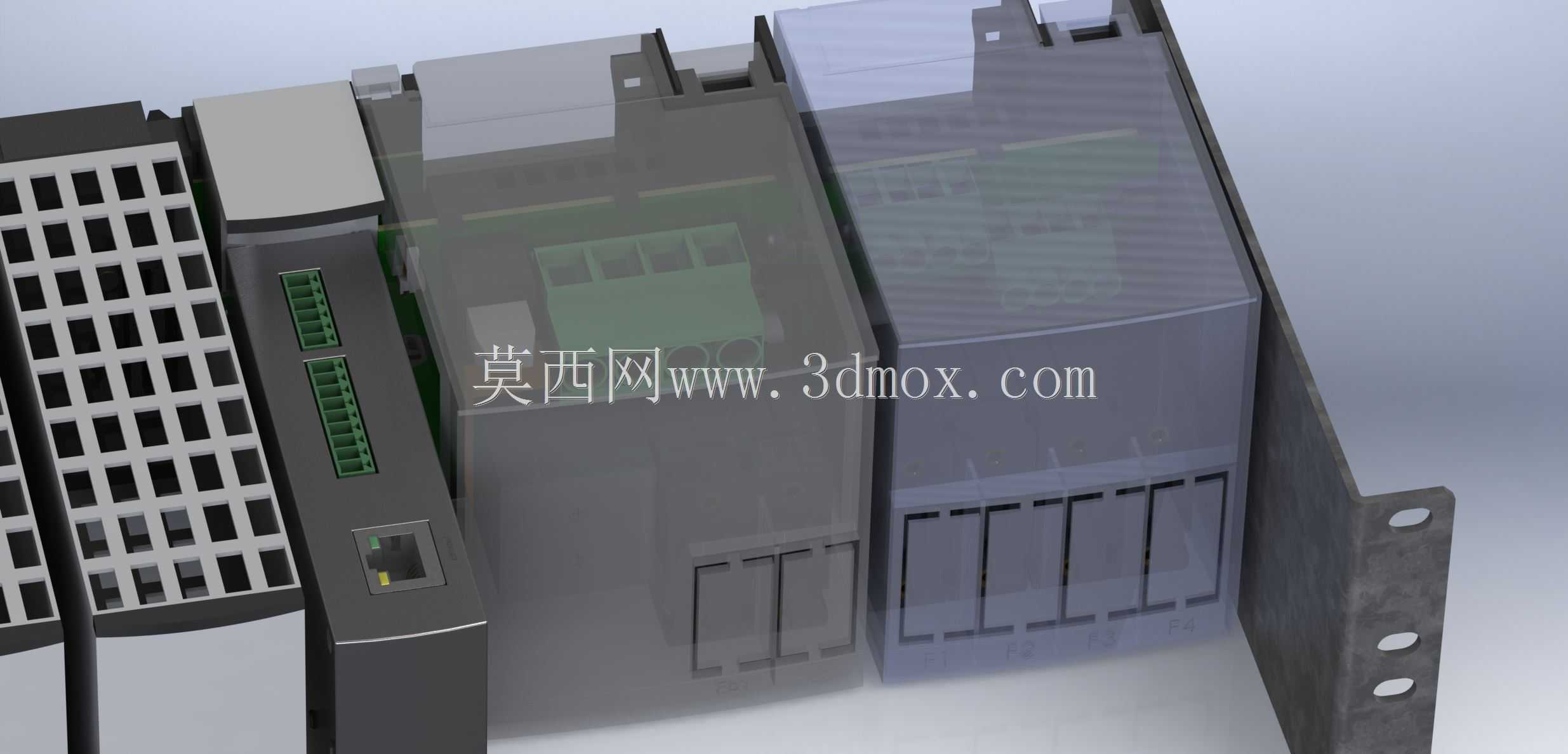

这套模块化控制单元的三维结构,还原了工业现场分布式IO控制站的典型安装形态,在离散制造生产线、过程控制站点、设备配套电控柜内都有极高的适配性。日常产线运行中,这类单元承担着现场传感器信号采集、执行机构指令下发、设备逻辑联锁运算的核心作用,是连接上位控制系统与现场层设备的关键节点。从结构设计来看,整体采用标准导轨安装的适配思路,两侧预留的安装支架带有定位孔与固定腰型孔,既可以适配标准DIN导轨的卡装需求,也支持通过螺栓直接固定在电控柜内的安装梁上,安装边界预留了足够的接线操作空间,不会出现模块拼接后接线端子被遮挡的问题。每个功能模块都采用统一的外形模数设计,模块间通过背部的总线接插件实现通讯与供电连接,不需要额外布置跨接线,既减少了柜内布线的杂乱程度,也能根据实际IO点数需求灵活增减模块数量,避免出现硬件资源浪费或者点位不足的问题。模块正面预留了状态指示灯的安装位,每个通道的运行状态都可以通过指示灯直观判断,现场运维人员排查故障时不需要外接检测设备,就能快速定位通道异常。外壳设计上采用了上下通风的格栅结构,在模块密集排布安装的场景下,能形成自然对流的散热风道,避免长时间满负荷运行时内部元器件积热导致的性能衰减。设计过程中充分考虑了工业现场的安装公差,模块拼接处预留了微小的间隙补偿量,即便安装导轨存在轻微形变,也能顺利完成模块的拼接与固定,不会出现模块卡滞无法装拆的问题。接线端子区域采用下沉式设计,接线完成后线缆不会突出模块正面,既方便柜内盖板的闭合,也能避免积灰落在端子上导致的接触不良问题。整体结构的尺寸完全匹配主流电控柜的安装深度,安装后不会与柜内的线槽、走线架产生干涉,在做电控柜布局设计时,可以直接套用该结构的外形尺寸做排布校验,减少布局阶段的尺寸核对工作量。
