LS产电XBM-DN32S可编程逻辑控制器

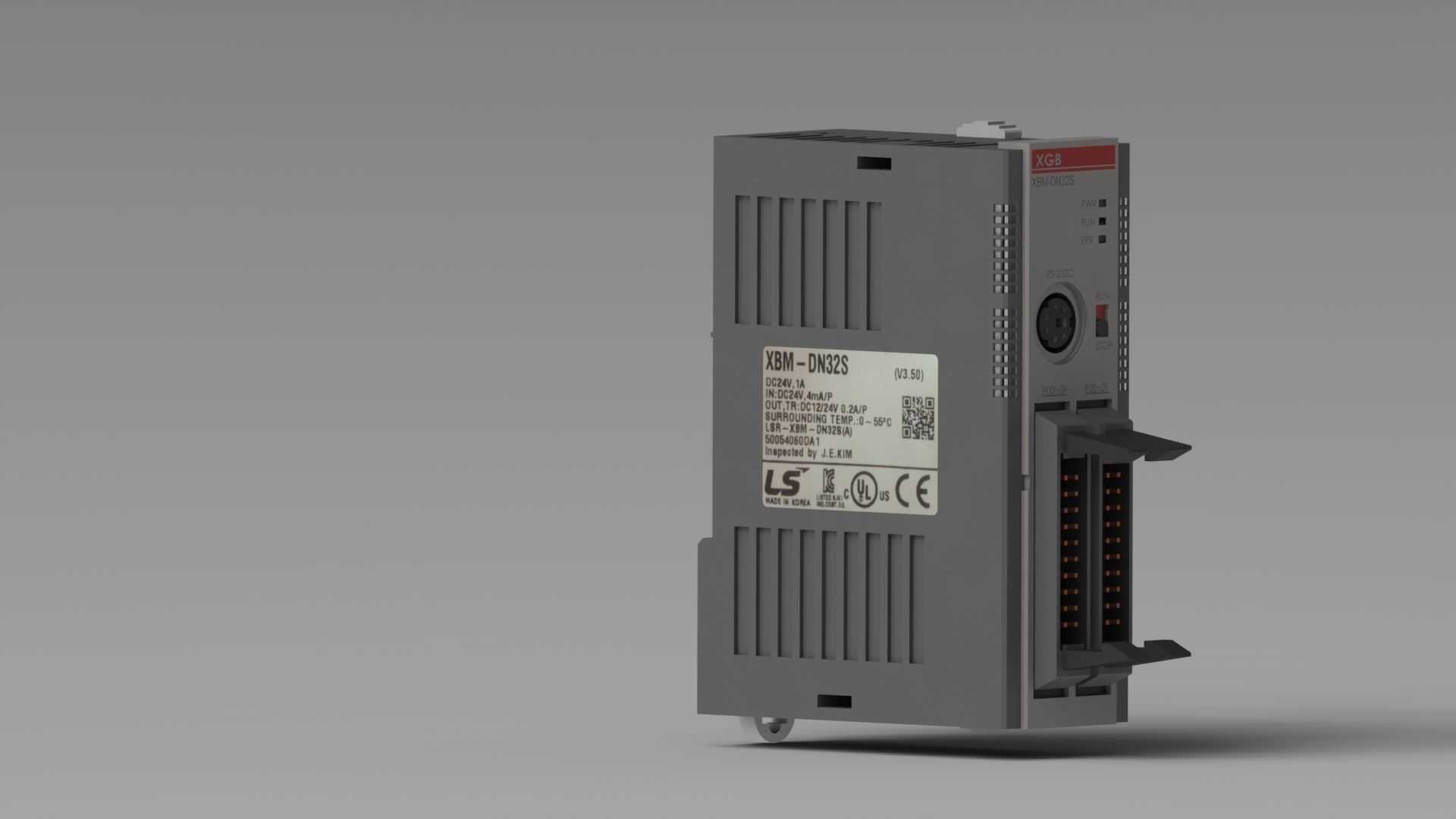

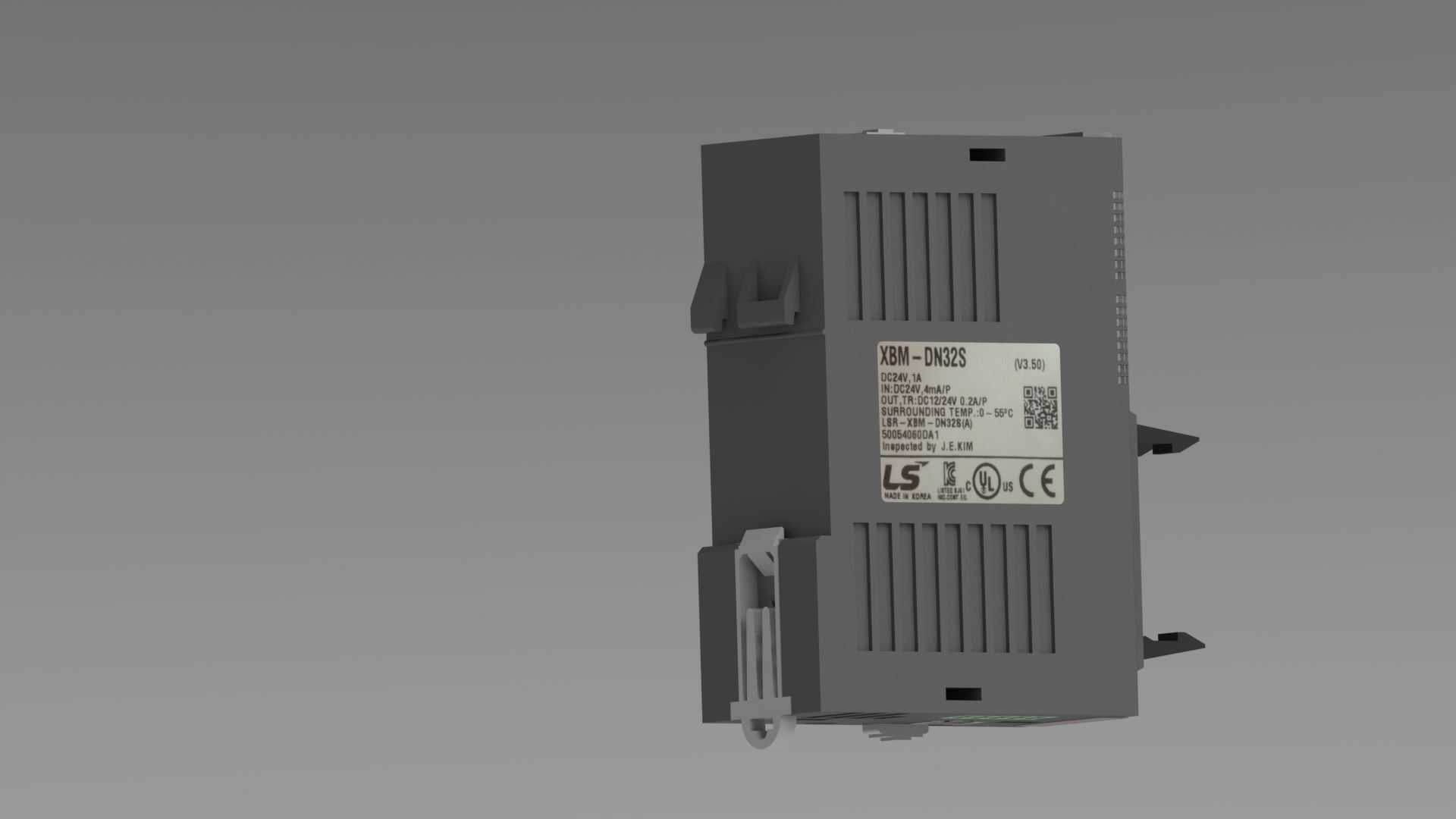

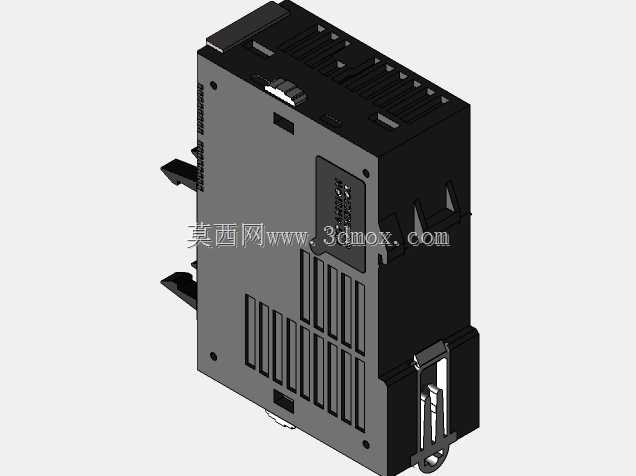

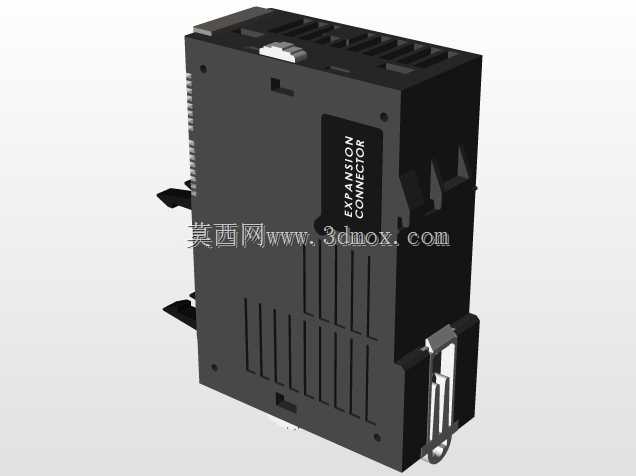

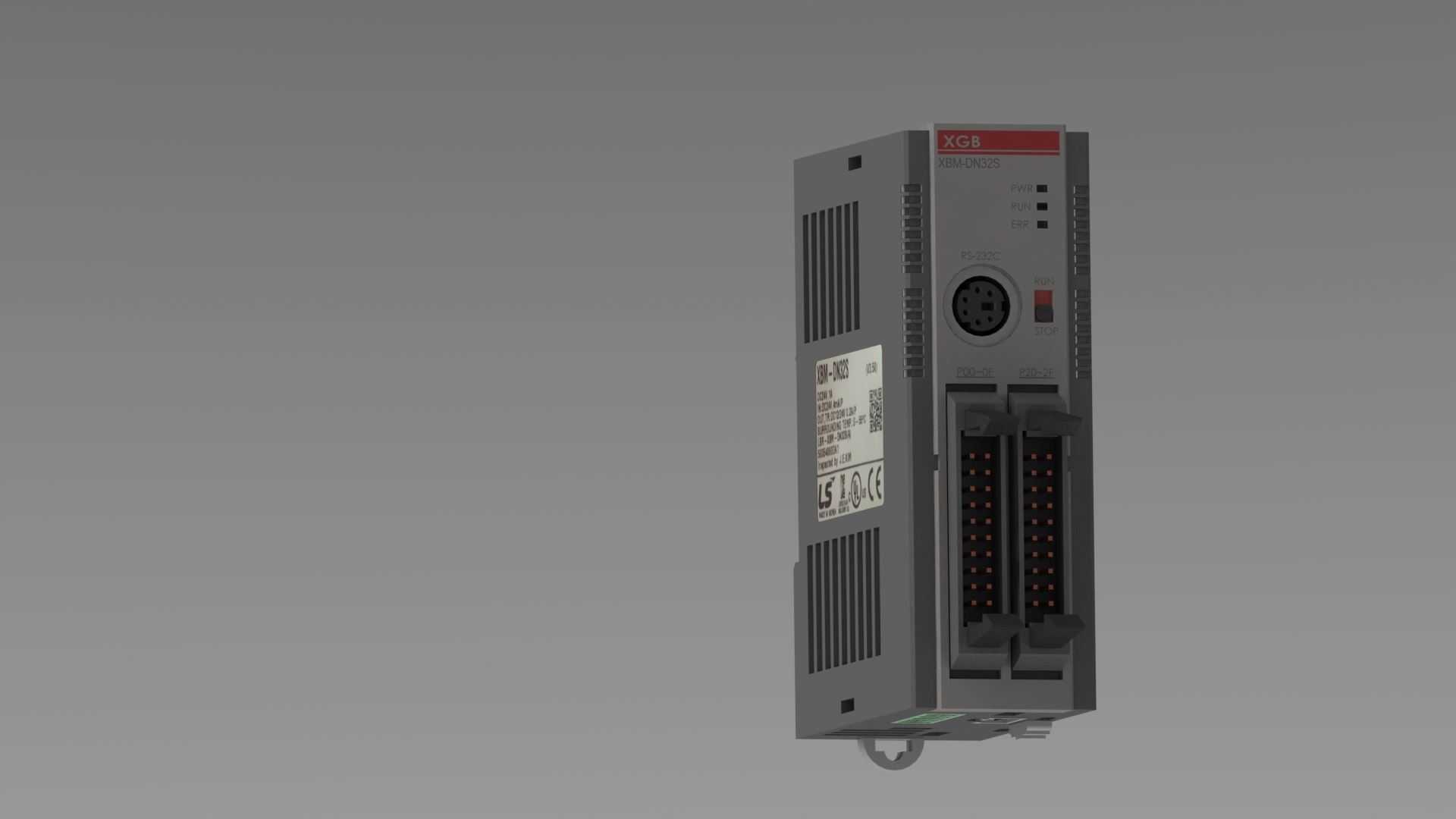

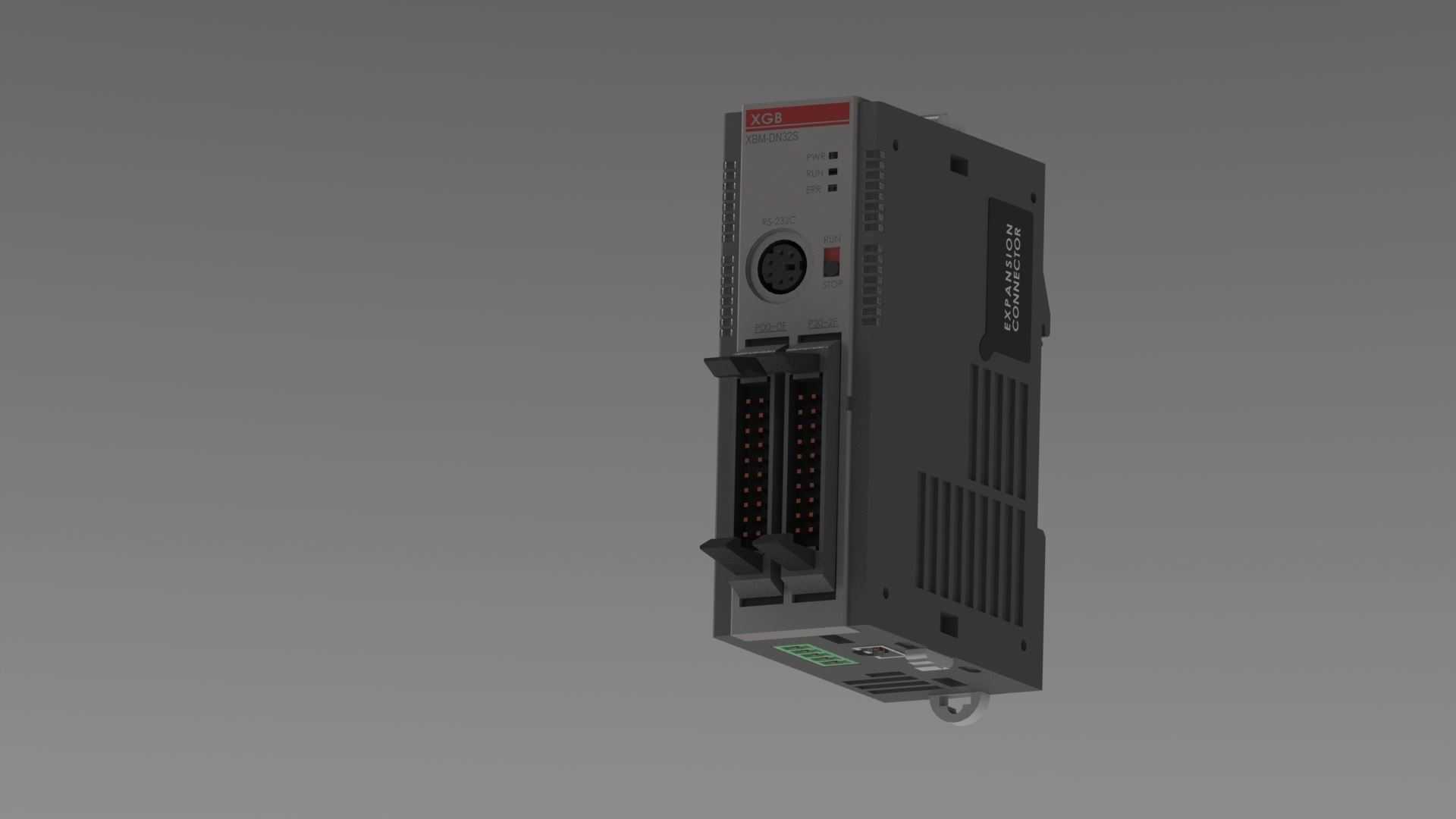

这款紧凑型可编程逻辑控制器，是LS电气针对小型自动化设备推出的XGB系列控制单元，在实际产线布局中，常被用于单机设备的逻辑控制、小型产线的工位信号交互场景，比如非标装配工位的传感器信号采集、执行元件动作触发，或是小型包装设备的流程时序控制，相比大型PLC模块，它的体积更紧凑，能有效节省电控柜内的安装空间，适合对安装尺寸有严格限制的设备改造项目。从结构设计来看，这款控制器采用模块化紧凑壳体，正面集成了状态指示区域，能直观显示电源、运行、故障以及各输入输出点的通断状态，方便现场调试人员快速排查信号问题，无需连接编程软件就能初步判断设备运行状态。其输入输出点位配置为16点输入、16点输出，刚好覆盖多数小型单机设备的信号需求，输入端口可兼容NPN/PNP型传感器的信号接入，输出端口采用晶体管输出形式，响应速度快，能适配高频动作的执行元件控制需求。在安装边界上，这款控制器采用标准DIN导轨安装方式，壳体侧面预留了模块扩展接口，可根据实际项目需求搭配通讯模块、特殊功能模块实现功能拓展，无需更换主单元就能完成小范围的功能升级，能降低设备迭代的硬件成本。建模过程中，重点还原了设备的接口布局细节，包括正面的编程通讯口、状态指示灯排布、下部的接线端子排结构，以及壳体侧面的散热槽、卡扣结构，所有安装孔位、卡扣尺寸都按照实物等比例还原，能直接用于电控柜的布局干涉检查，也能作为设备三维可视化展示的元件模型使用。在实际选型应用中，这类小型PLC常被用于3C电子装配工位、小型食品包装设备、非标检测设备的控制核心，它的供电范围宽，能适应车间内电压波动的工况，同时内置了常用的逻辑控制指令、高速计数功能，无需额外添加功能模块就能完成编码器信号采集、脉冲输出等常见控制需求，对于结构设计人员来说，在进行电控柜布局设计时，准确的三维模型能提前预留接线空间、散热间隙，避免后期装配时出现元件干涉、接线空间不足的问题，也能提前规划走线槽的位置，优化电控柜内部的布线走向，提升整柜的装配工艺性。
