约翰起重设备用紧凑型弹簧式机械密封结构

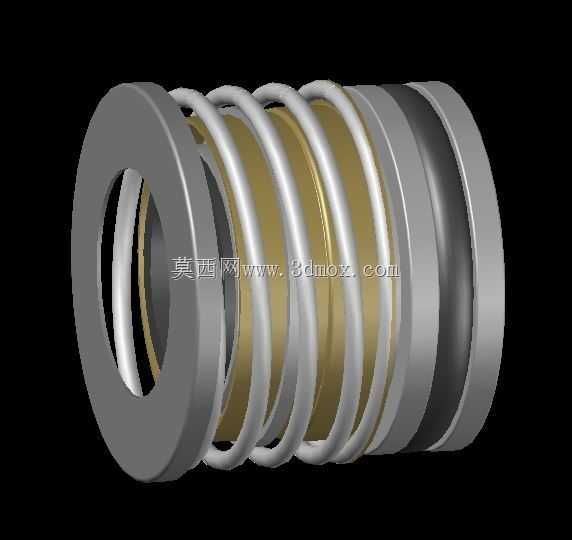

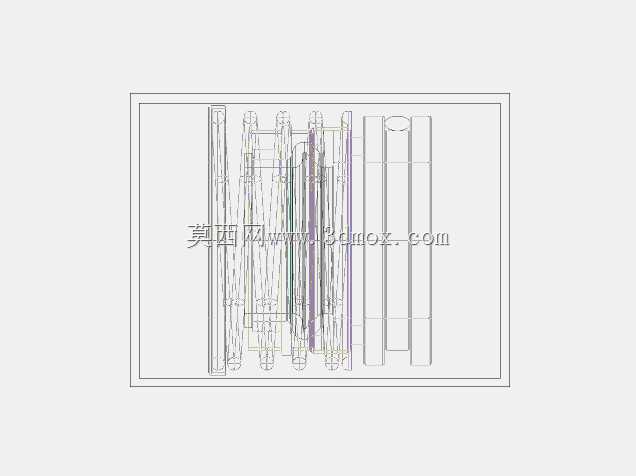

该密封结构主要适配起重设备的旋转轴端密封场景，在起重作业的重载、变工况运行条件下，可有效阻隔设备内部润滑油液外泄，同时阻挡外界粉尘、水汽等杂质侵入设备腔体，避免传动部件出现异常磨损。从结构组成来看，整套密封组件采用多件叠装式设计，核心包含同轴布置的环形密封端环、多组堆叠的补偿弹簧组、动静环密封副以及辅助密封胶圈，所有部件沿轴向依次排布，整体为同轴回转体结构，安装时直接套设于设备转轴对应轴段即可，无需额外设计复杂的安装基座。设计过程中优先考虑了起重设备启停频繁、运行过程中存在轴向窜动与径向跳动的工况特点，采用圆柱螺旋弹簧作为轴向补偿元件，弹簧沿圆周方向均匀受力，可在动静环密封面出现正常磨损后持续提供稳定的轴向压紧力，保证密封面始终保持均匀贴合，避免因补偿力不足导致的密封失效。密封端环采用硬质耐磨金属材质加工，配合弹性补偿结构，可适应转轴一定范围内的径向偏摆，不会因为设备运行过程中的小幅振动出现密封面脱开的问题。从安装边界来看，整套密封的轴向尺寸紧凑，径向轮廓与转轴轴径匹配，安装时需保证轴端安装面的平面度与同轴度公差，密封组件的轴向压缩量需控制在设计范围内，避免弹簧过压导致弹力衰减过快，或是压缩量不足导致密封面比压不够出现泄漏。动静环密封副的接触面经过精密研磨加工，表面粗糙度满足密封要求，运行过程中可在接触面形成极薄的液膜，既起到润滑作用降低密封面磨损速率，又能实现介质的密封阻隔。在实际选型应用中，该类密封可适配中等转速的旋转轴端，在起重设备的卷扬机构、回转机构的传动轴端均可适用，相比传统填料密封，其泄漏量更低，运行过程中无需频繁调整压紧力，维护周期更长，可有效降低设备运维的工作量。结构设计上充分考虑了拆装便利性，所有部件均为同轴套装结构，更换时无需完全拆解周边传动部件，即可完成密封组件的整体更换，适配现场运维的快速检修需求。弹簧组采用外置式布局，避免弹簧直接接触输送介质，减少介质中的杂质对弹簧的腐蚀与卡滞，保证补偿动作的顺畅性，延长整套密封的使用寿命。
