inpro密封轴承隔离器1.5英寸内径结构

　　在旋转设备的轴端密封场景中，轴承腔的防护一直是影响设备运维周期的核心环节，传统接触式油封在长期运行中易出现唇口磨损、老化失效，导致润滑油泄漏、外界粉尘水汽侵入轴承腔，进而引发轴承点蚀、润滑失效等故障。这款1.5英寸内径的密封轴承隔离器，正是针对这类工况设计的非接触式密封组件，多用于泵类、减速机、电机等中高速旋转设备的轴承腔密封，替代传统接触式油封实现更长的服役寿命。

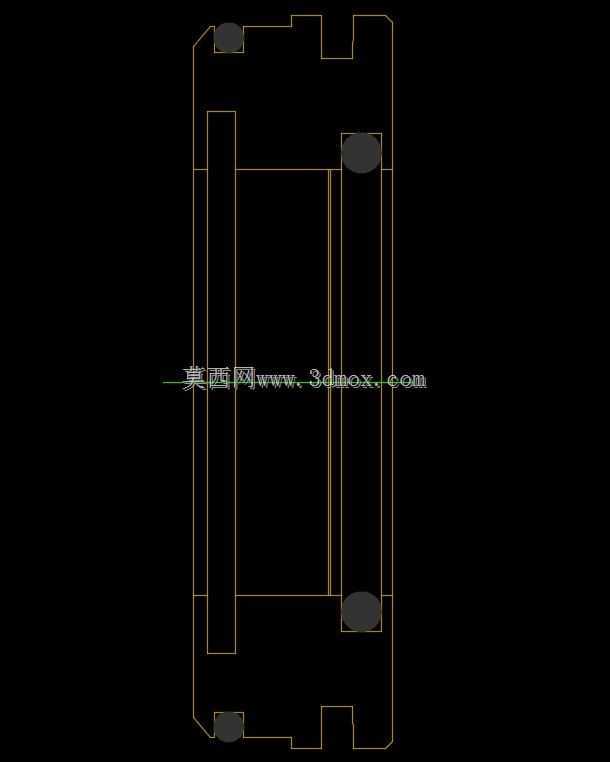

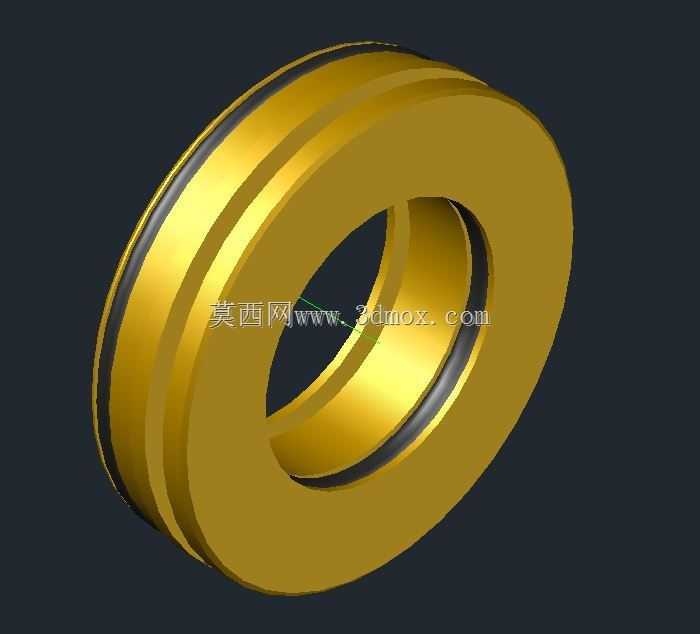

　　从结构设计来看，该隔离器采用分体式环形嵌套结构，整体为同轴多台阶环状构型，外层金属环体采用黄铜材质加工，兼具良好的耐磨性与抗腐蚀性能，适配多数工业环境下的使用需求。环体内部设置多道迷宫式密封槽道，动静环之间保留微小的均匀间隙，运行时不会产生接触摩擦，既避免了接触式密封的磨损失效问题，也不会额外增加轴系的转动阻力。两道内置的黑色密封环为辅助密封结构，配合迷宫槽道形成多重节流屏障，既能阻挡轴承腔内润滑油的外泄，也能阻隔外界的粉尘、水汽、切削液等杂质侵入轴承位置，保障轴承润滑环境的清洁度。

　　在安装边界上，该隔离器的内径为1.5英寸，适配对应直径的旋转轴系，安装时需将静环部分嵌入设备轴承端盖的安装槽内，动环部分随轴同步转动，安装过程中需保证动静环的同轴度，避免运行中出现碰磨。环体的外径与厚度尺寸匹配标准轴承端盖的密封槽尺寸，可直接替换同规格的传统油封，无需对原有端盖结构进行额外改造，降低现场改造的加工成本与工作量。

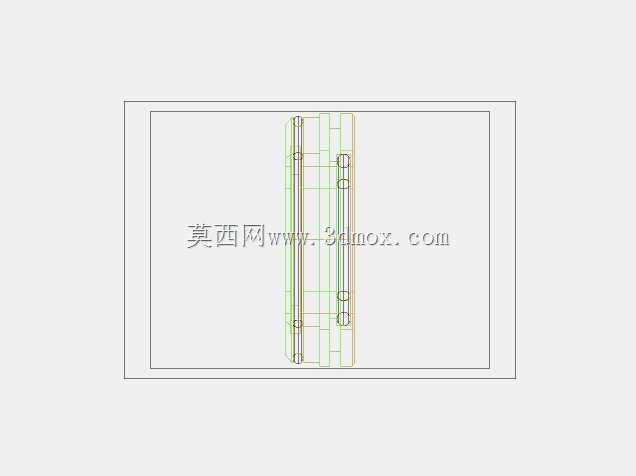

　　从实际应用场景出发，这类轴承隔离器在冶金、化工、水处理等行业的旋转设备中应用广泛，尤其适合连续运行、不便频繁停机维护的工况。相比传统油封，非接触的结构设计使其运行时不会产生摩擦热，不会对轴表面造成磨损，在轴系线速度较高的工况下仍能保持稳定的密封性能。建模过程中重点还原了环体的台阶结构、迷宫槽的尺寸比例以及密封环的装配位置，各环形面的同轴度公差、槽道的尺寸精度都按照实际产品的加工要求进行还原，方便设计人员在进行设备轴端密封选型、端盖结构设计时直接调用参考，也可作为密封结构设计的参考案例，理解非接触式迷宫密封的构型逻辑与装配关系。

　　在细节处理上，模型还原了金属环体表面的加工质感，密封环与金属环体的装配间隙控制在合理范围内，各环形端面的平行度、内外圆的同轴度都符合机械加工的常规精度要求，既保证模型的视觉还原度，也保证结构尺寸的参考价值，方便设计人员核对安装空间、确认配合尺寸，避免选型时出现尺寸干涉问题。
