单缸小型简易动力装置结构设计

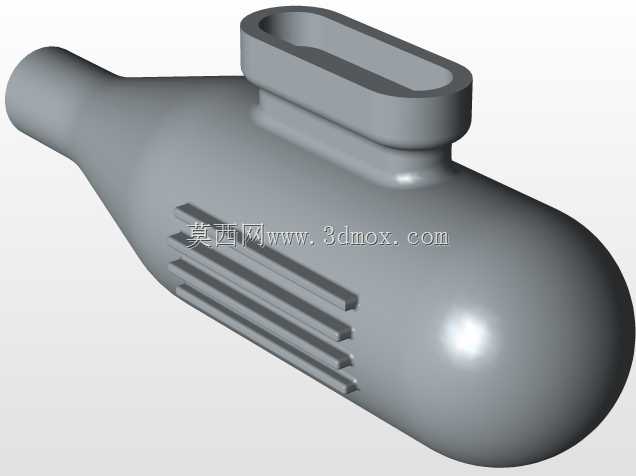

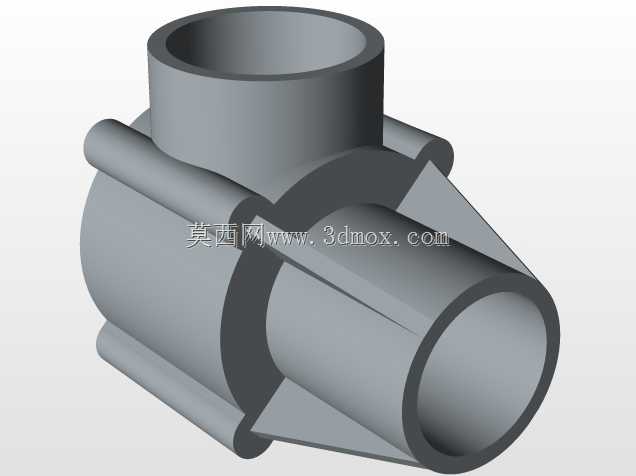

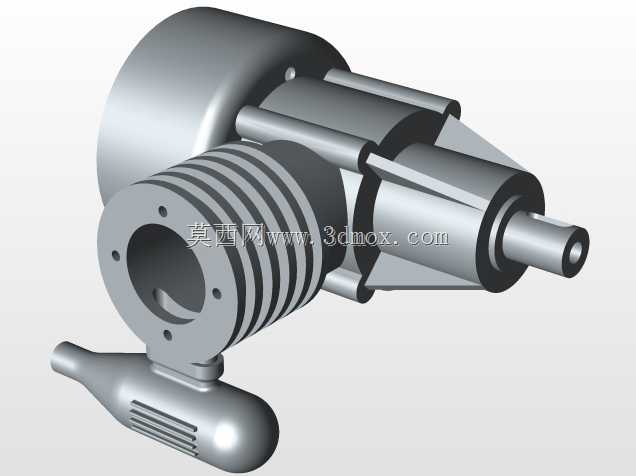

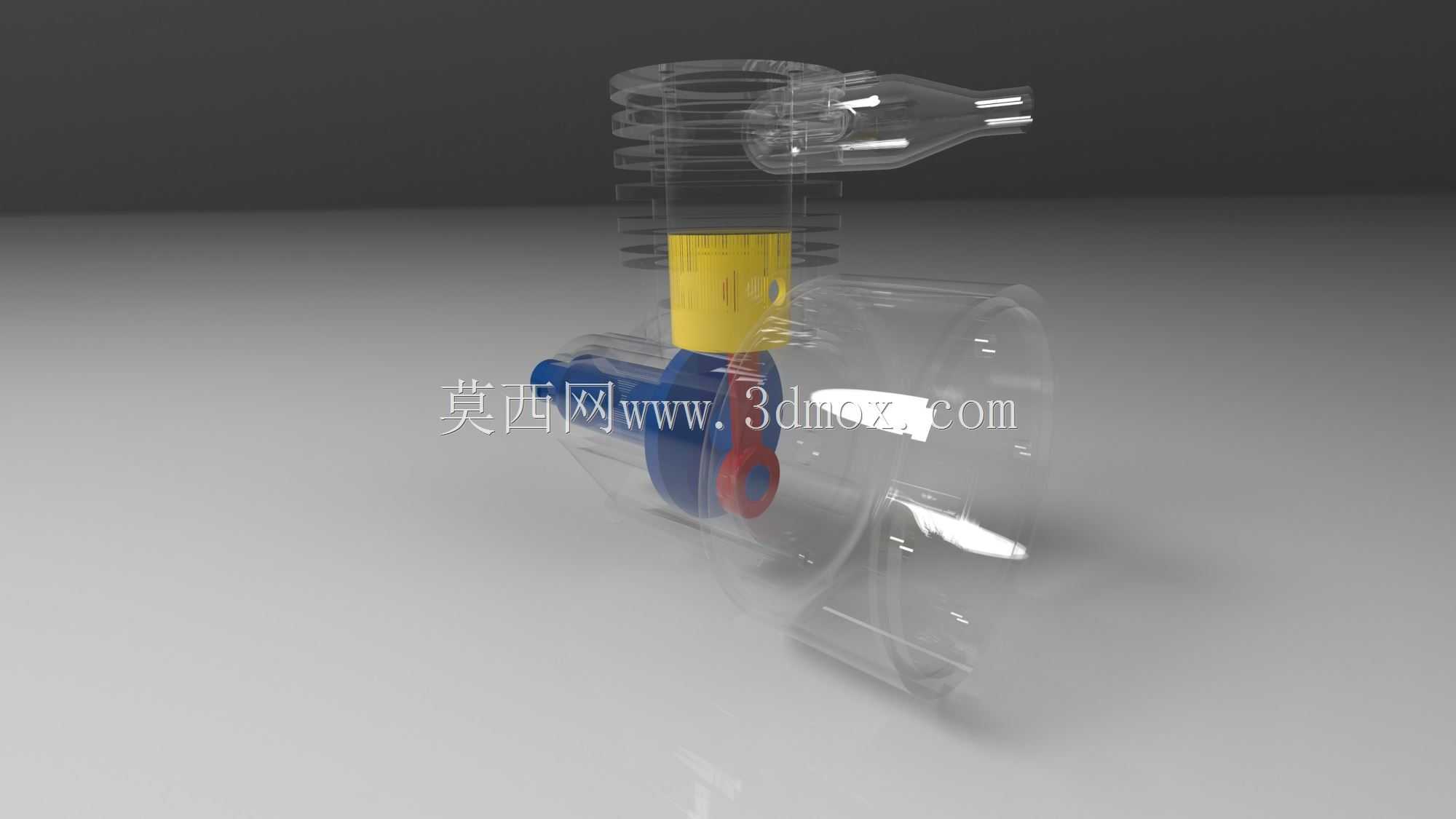

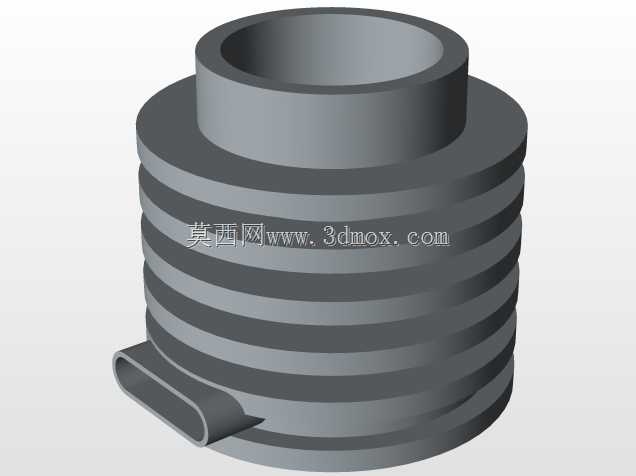

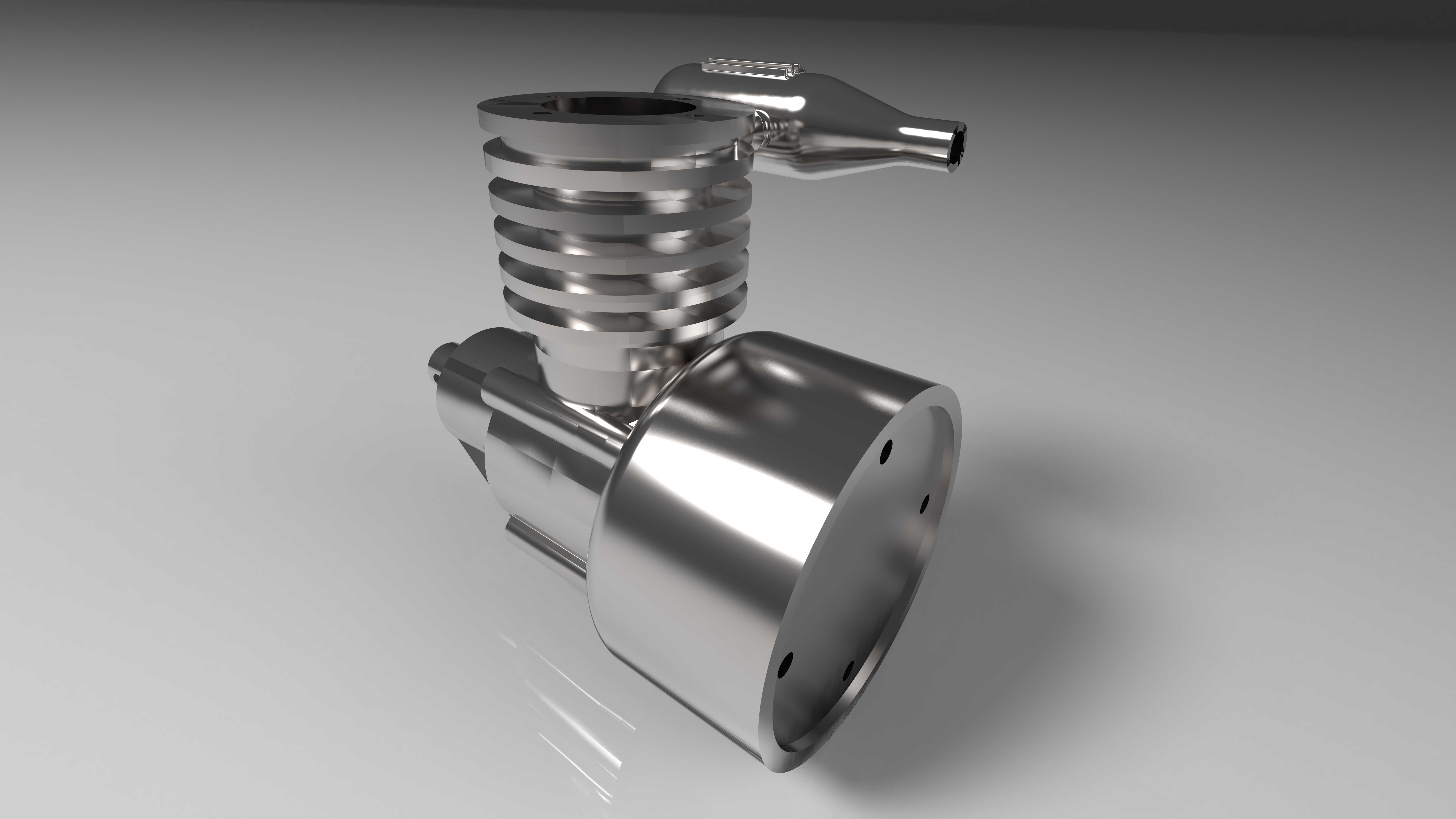

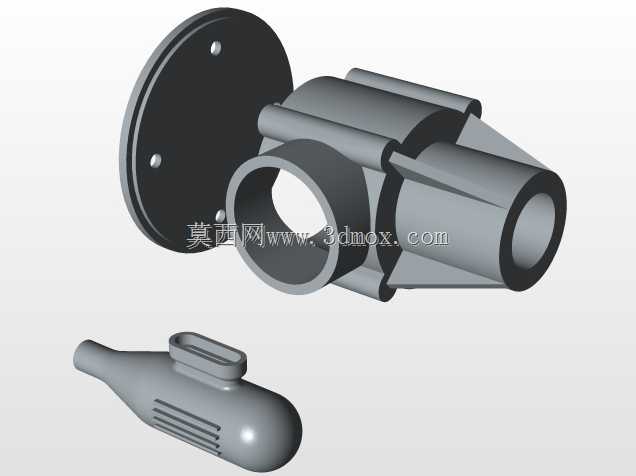

这款单缸小型动力装置，常被用于小型便携动力设备、教学演示教具、微型作业机具的动力源场景，比如小型园林修剪机具、航模动力改装、学生机械原理实训台架都能见到同结构产品的应用。从结构设计逻辑来看，整体采用集成化布局思路，将气缸散热段、曲轴腔体、排气接口整合为紧凑的整体结构，尽可能压缩整机占用空间，适配小型设备局促的安装空间需求。上部带环形散热鳍片的是气缸工作段，环形鳍片等距排布，在自然风冷工况下能保证缸体工作温度维持在合理区间，避免持续做功出现过热胀缸问题，鳍片的厚度与间距经过匹配设计，既保证足够的散热接触面积，又不会因为鳍片过密增加不必要的整机重量。侧置的排气接口采用缩径流线型设计，排气出口朝向斜上方，能引导做功后的废气快速排出，减少排气背压对活塞往复运动的阻力影响，接口处预留的安装边可以直接对接简易消音组件，满足不同使用场景的降噪需求。下部的曲轴腔体为圆柱形封闭结构，侧壁预留的多个安装孔位用于腔体端盖的固定，端盖装配后可以为曲轴、连杆组件提供封闭的润滑空间，同时腔体的圆柱外壁可以作为整机安装的定位基准，对接配套设备的安装座时，能通过圆柱面实现快速同轴定位，降低装配调校的难度。从安装边界来看，整机没有外凸的冗余结构，所有功能部件都在圆柱轮廓范围内，安装时只需要预留对应直径的圆柱容纳空间，加上排气接口的伸出长度即可完成空间排布，不需要额外预留过多的操作间隙，非常适合嵌入到小型设备的内部腔体中。功能实现上，这套结构通过活塞在气缸内的往复运动，配合曲轴连杆机构将直线运动转化为旋转动力输出，结构简单可靠，零部件数量少，后期维护拆解难度低，不需要复杂的专用工具就能完成缸体、活塞组件的检查与更换。设计过程中特意简化了不必要的附属结构，去掉了多缸机型复杂的配气、供油冗余设计，保留核心做功与动力输出结构，既降低了加工制造的难度，也让整体结构的故障率大幅降低，适合对动力要求不高、追求结构紧凑可靠的使用场景。在实际选型适配时，可以根据配套设备的动力需求，调整缸体的内径与活塞行程参数，在不改变整体安装接口尺寸的前提下，实现不同功率段的动力输出，不需要重新设计配套的安装基座，大幅降低适配改造成本。
