双缸卧式蒸汽机精密机械结构设计

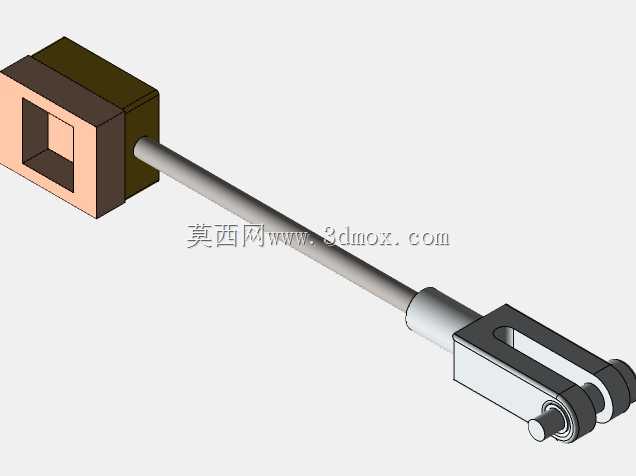

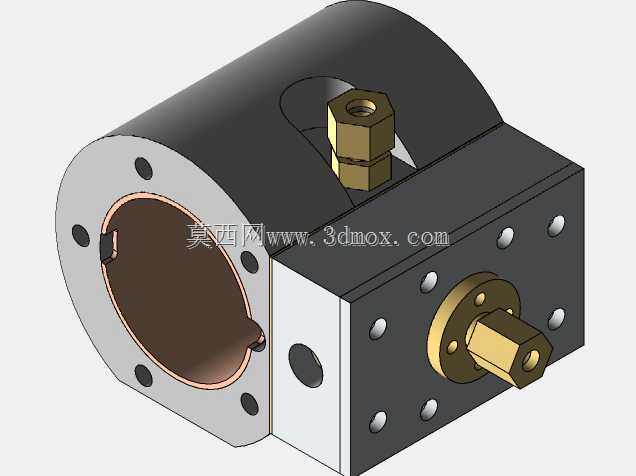

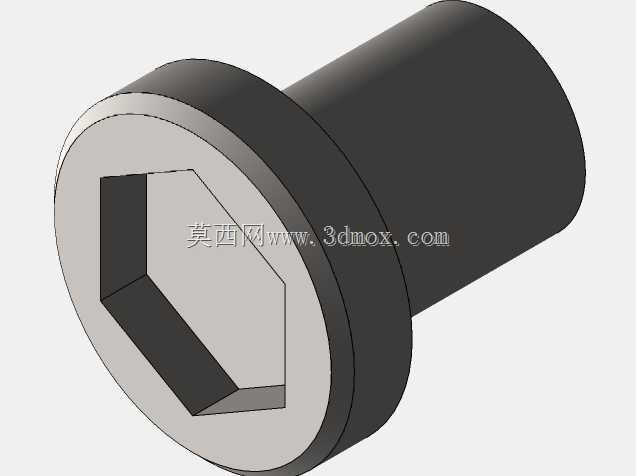

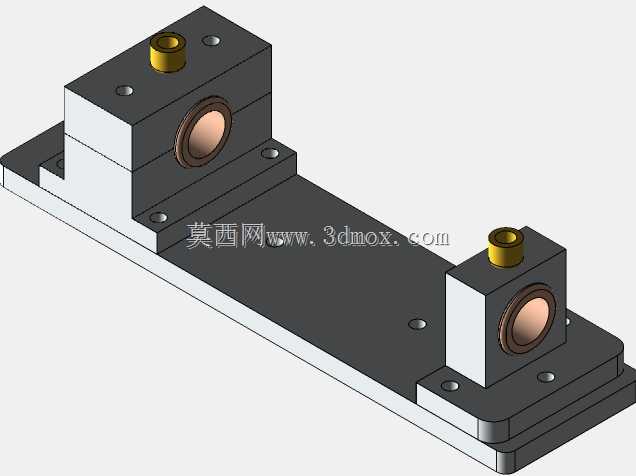

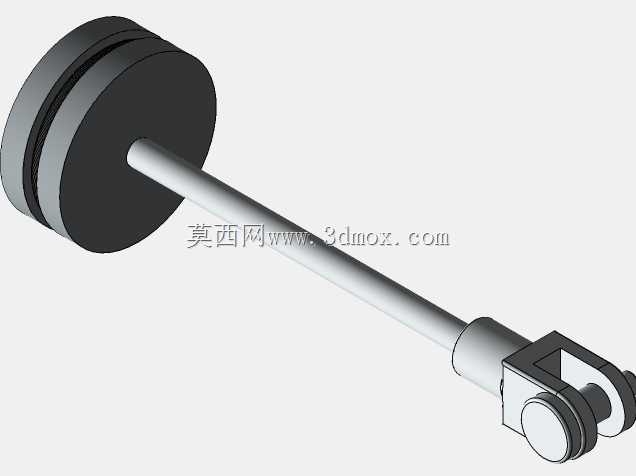

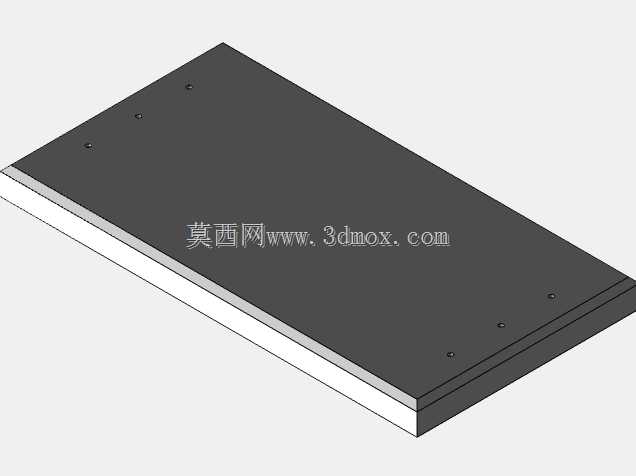

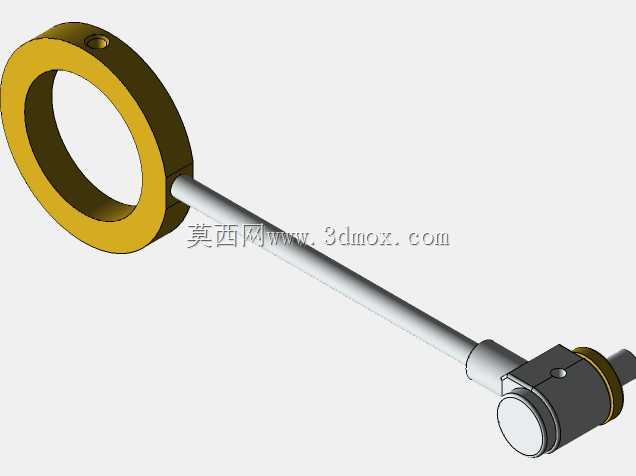

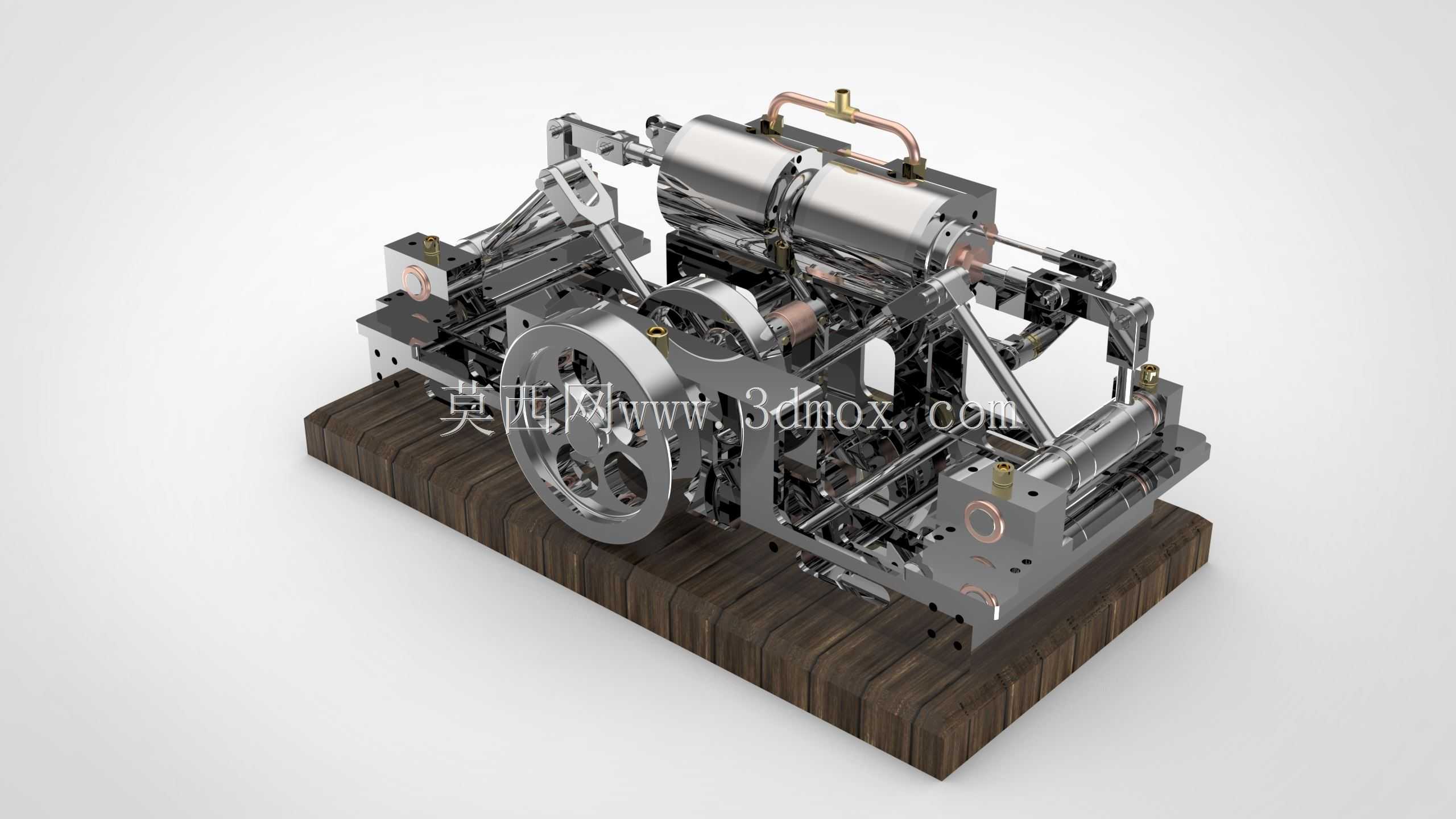

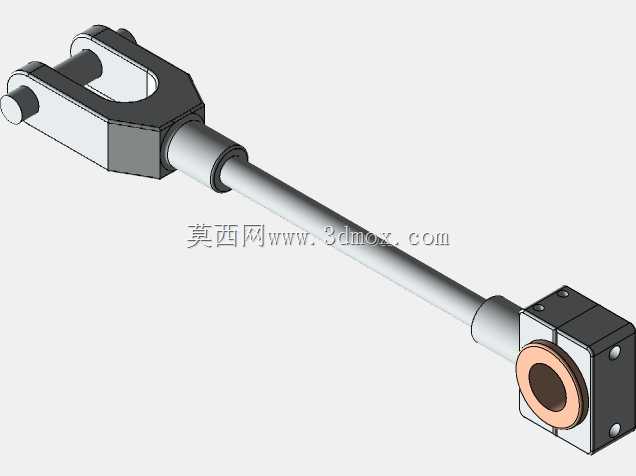

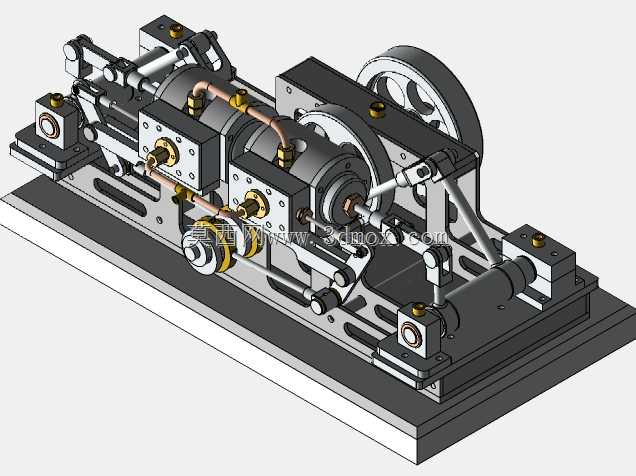

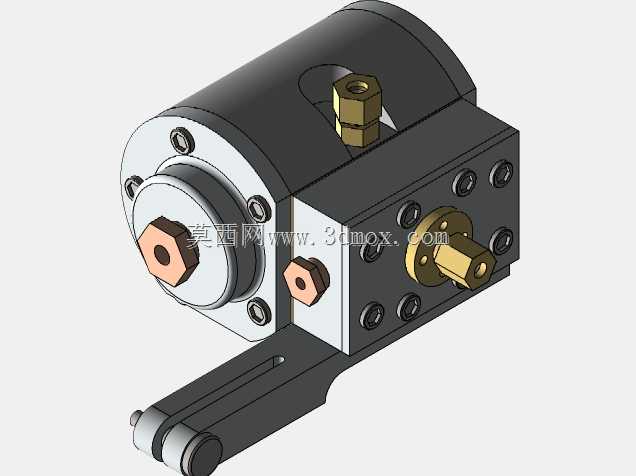

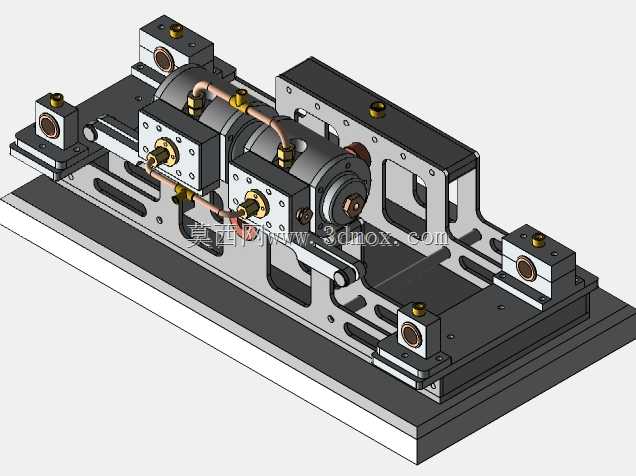

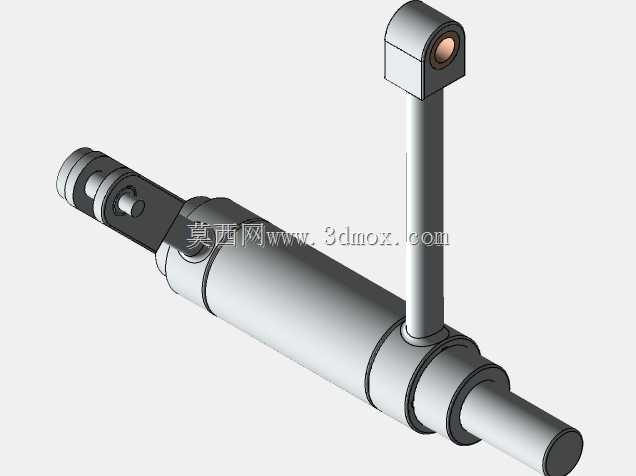

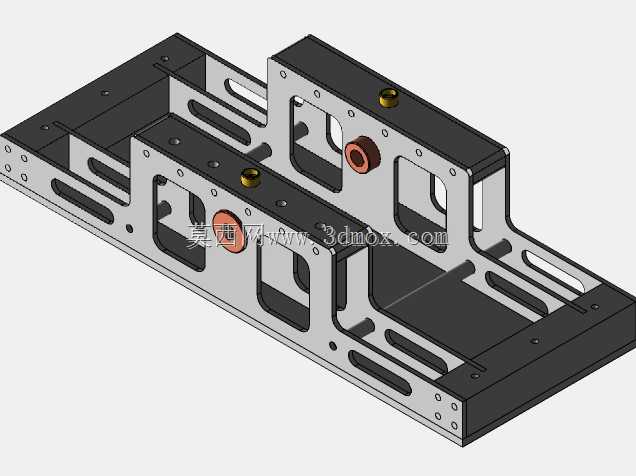

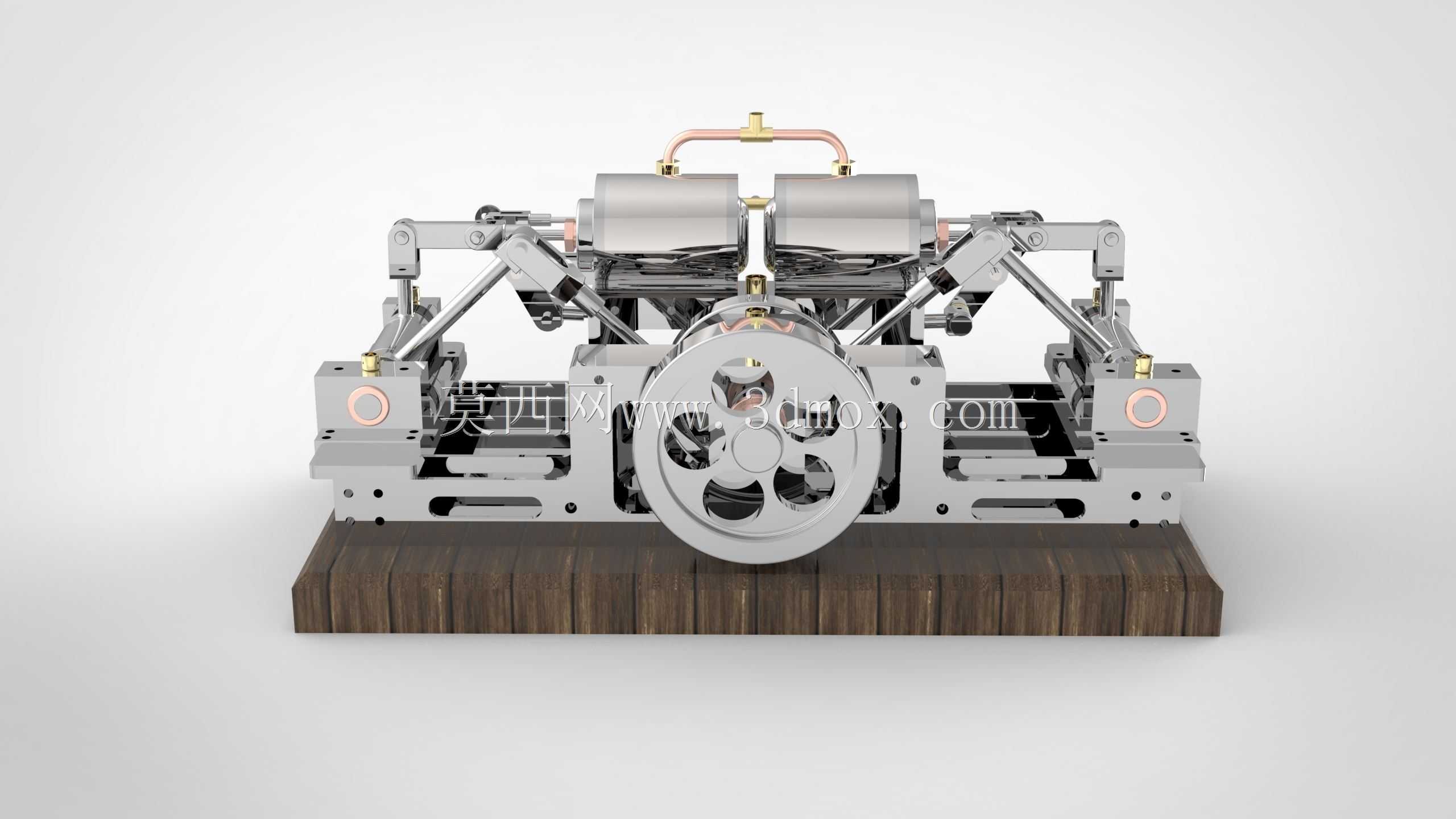

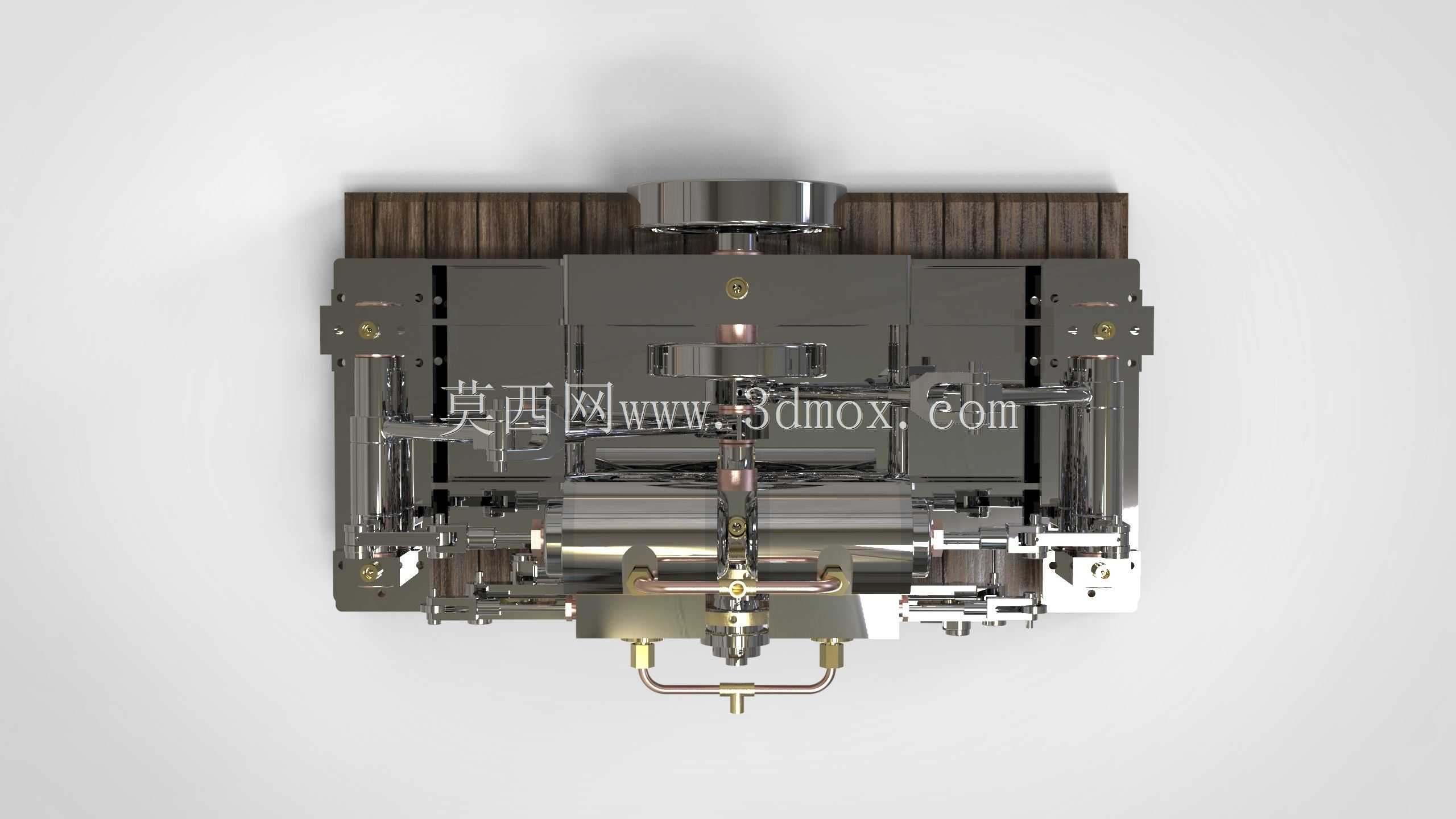

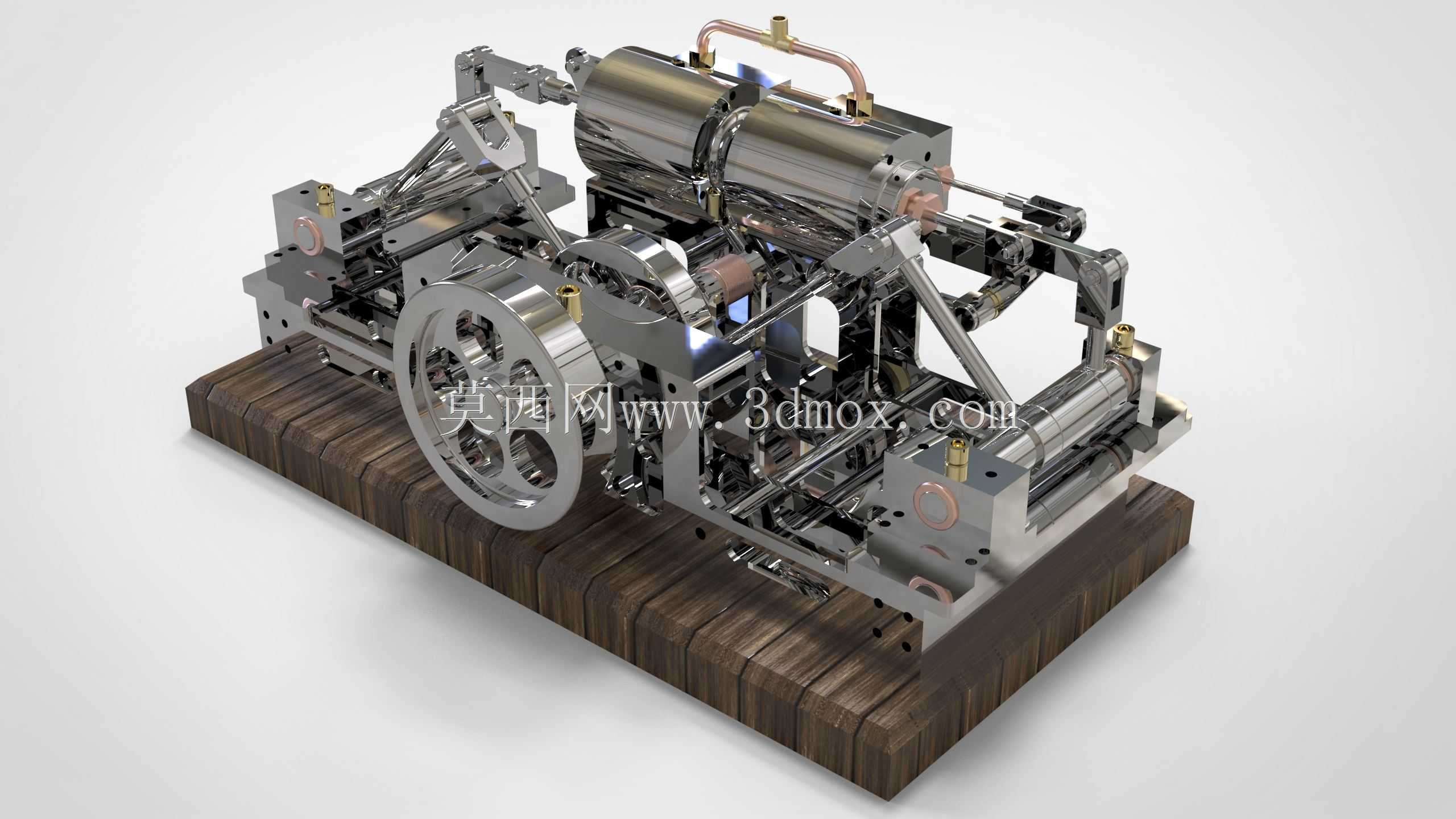

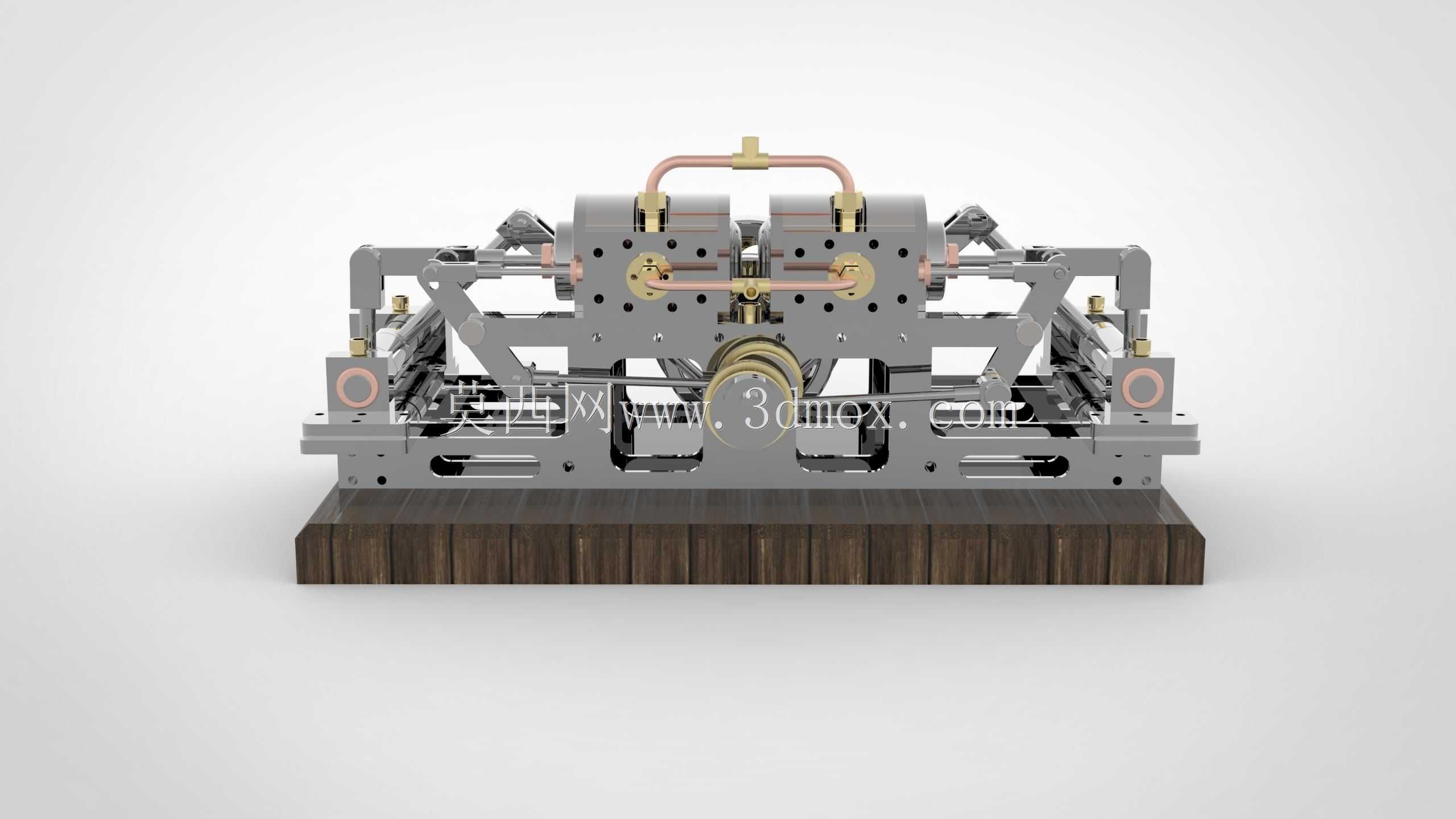

这款双缸卧式蒸汽机的结构设计，充分考虑了小型动力输出场景的实际使用需求，在传统卧式蒸汽机的布局基础上做了结构优化，整体采用对称式双缸排布，能够有效抵消单缸往复运动产生的惯性振动，让设备运行过程更平稳，降低运转过程中的结构疲劳损耗。从安装边界来看，整机底部采用一体化实木基座作为承载结构，基座上预留了对应缸体、曲轴总成、配气管路的安装定位槽，所有金属构件的安装孔位都做了同轴度公差约束，装配时不需要额外做配钻加工，能够直接按照定位关系完成总装，基座的长宽尺寸完全覆盖上部运动构件的运动包络，不会出现运动部件超出基座边界的干涉风险。

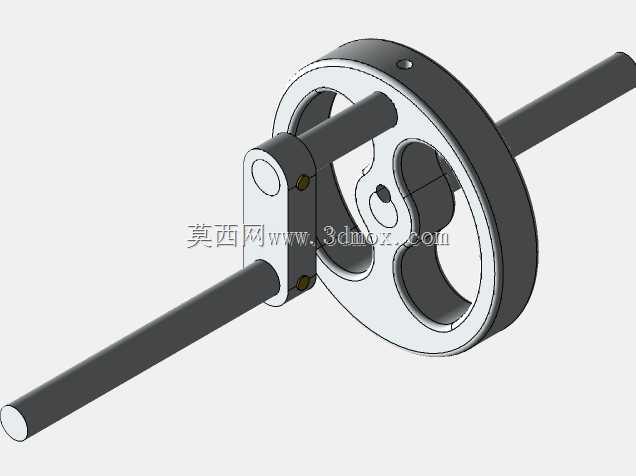

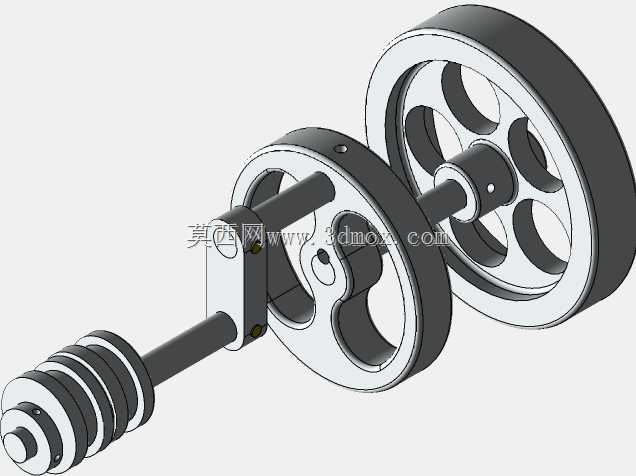

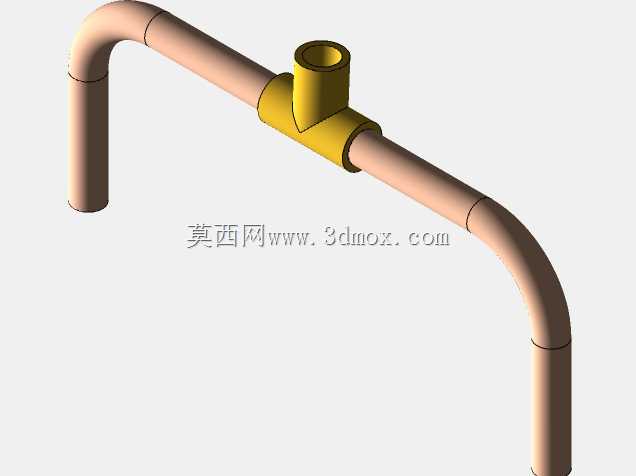

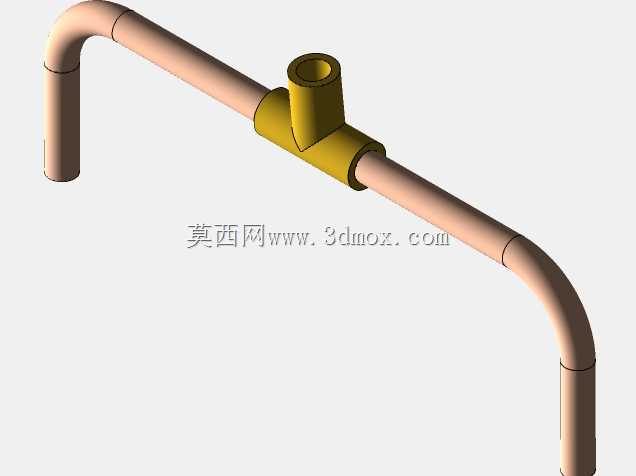

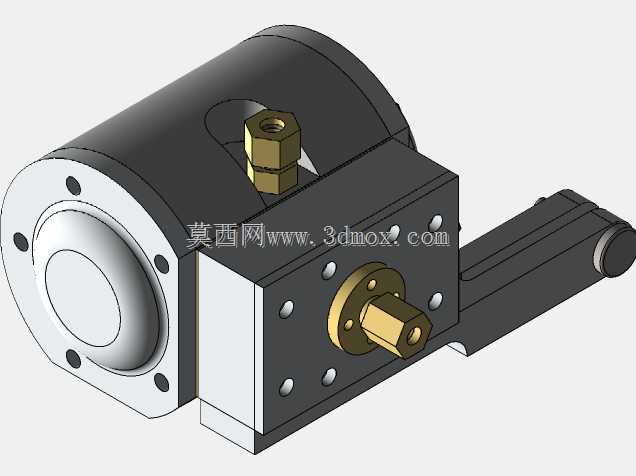

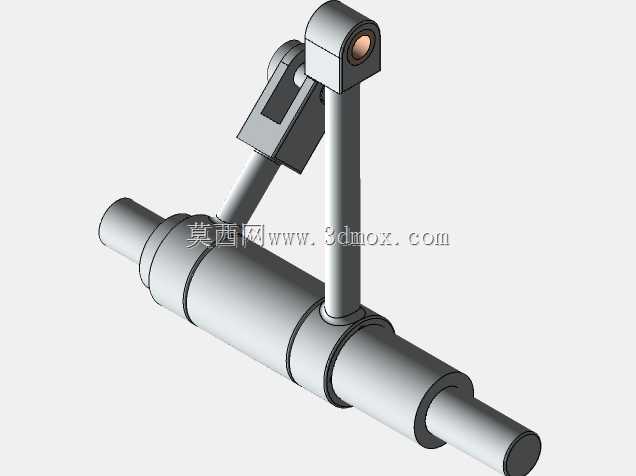

在功能特性上，这套结构采用独立的铜质配气管路为两个气缸分别供给蒸汽，配气阀组与曲轴的联动做了相位差设计，两个气缸的做功行程错开90度曲轴转角，能够保证曲轴在整周转动过程中始终有气缸处于做功冲程，避免了单缸蒸汽机上死点无法自启动的问题，输出扭矩的波动幅度也比单缸结构降低六成以上，适合作为小型教学演示装置、复古动力模型或者微型发电机组的动力源使用。设计过程中，所有运动副都做了间隙预留，活塞与缸壁之间的配合公差按照往复运动密封要求选取，曲轴的支撑位采用双轴承定位，能够承受径向的交变载荷，飞轮采用辐条式结构，在保证转动惯量满足储能需求的前提下，尽可能降低了自身重量，减少启动阶段的惯性阻力。

从实际应用场景出发，这套结构既可以作为热能动力教学的演示教具，让学习者直观理解曲柄连杆机构将往复直线运动转化为旋转运动的工作原理，也可以作为小型蒸汽动力装置的核心结构，适配低压蒸汽供给系统，驱动小型发电机、水泵等负载运转。外露的管路和构件都做了布局规整，所有管路的走向都避开了运动构件的运动路径，不会出现运转过程中管路剐蹭运动部件的问题，缸体外部的紧固件都采用对称排布，既保证了连接强度，也让整体外观更具工业机械的规整质感，曲轴输出端预留了标准的轴连接接口，能够方便地与不同类型的负载进行对接，不需要额外做转接结构的设计。
