汽车发动机活塞连杆组件结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260927
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计

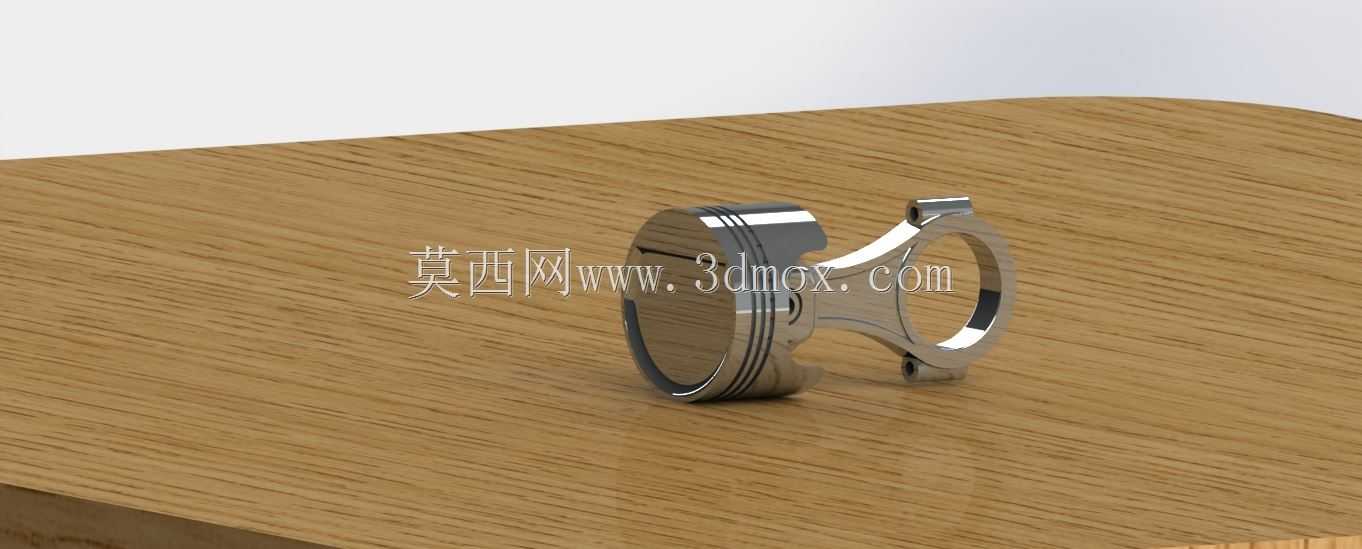

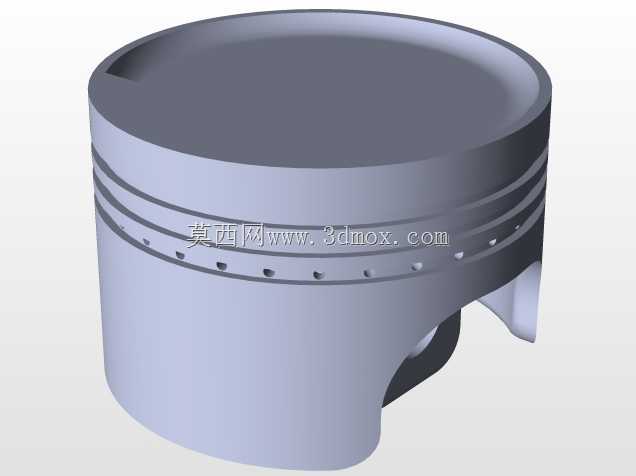

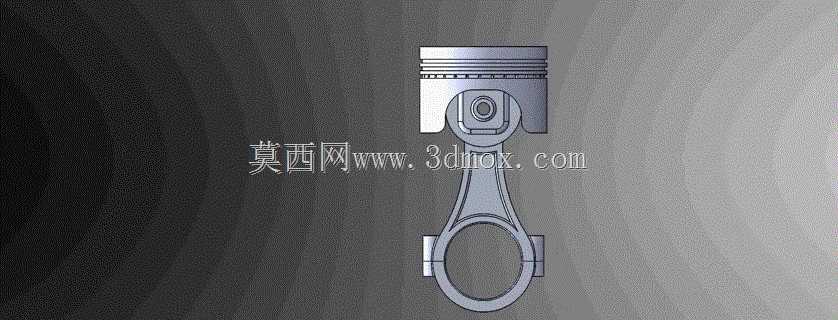

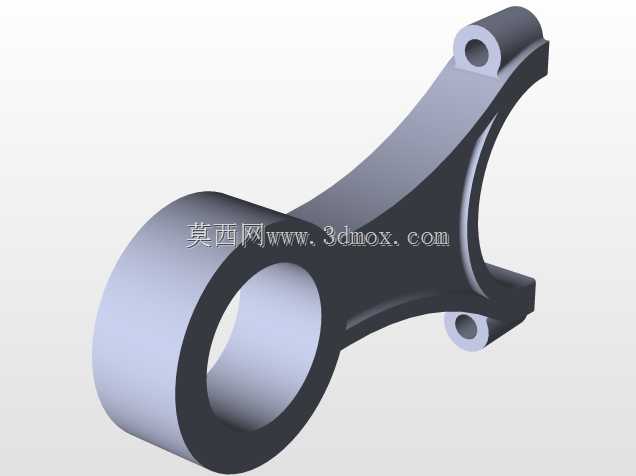

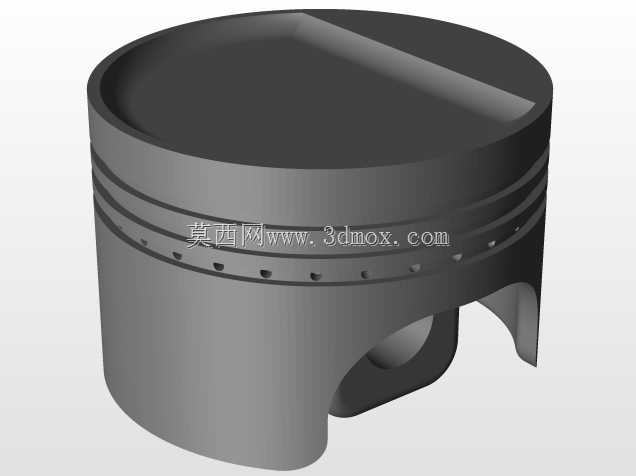

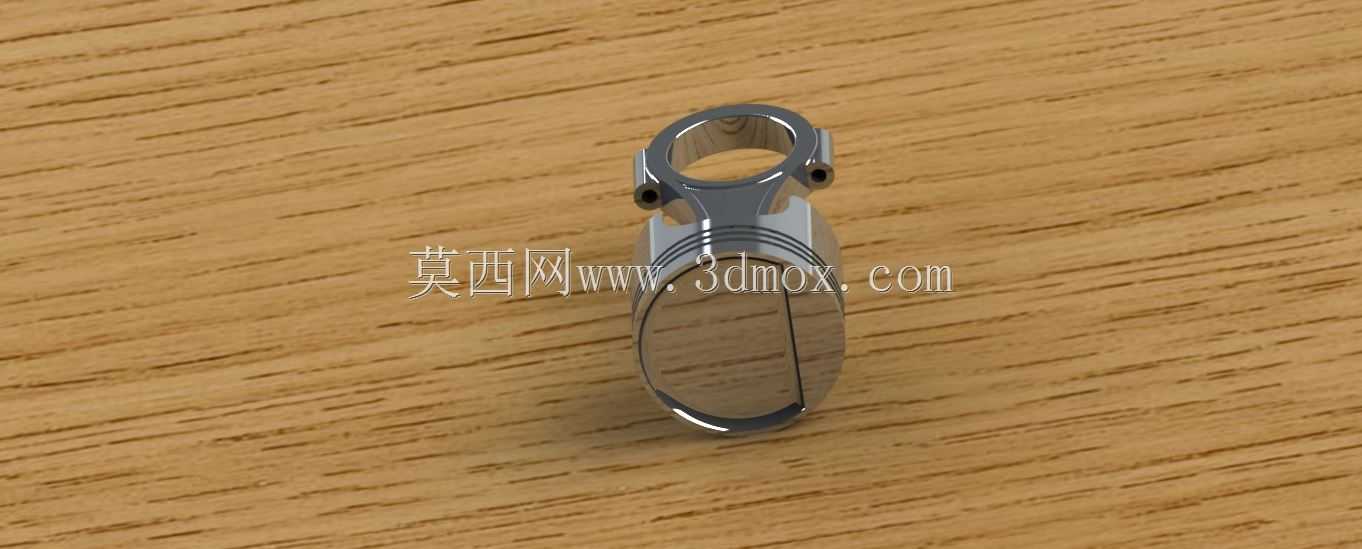

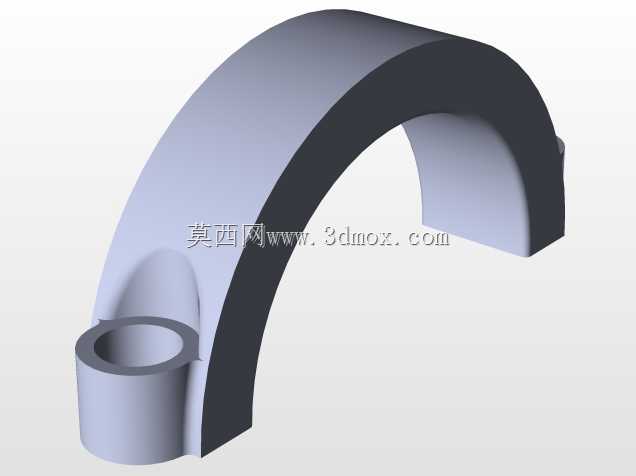

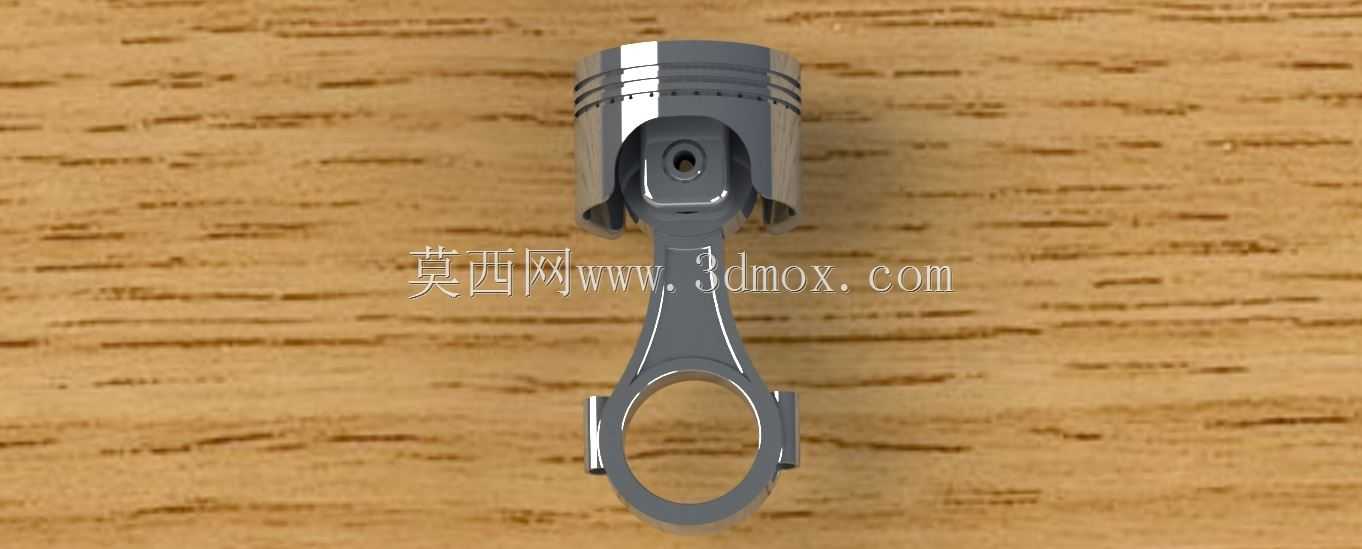

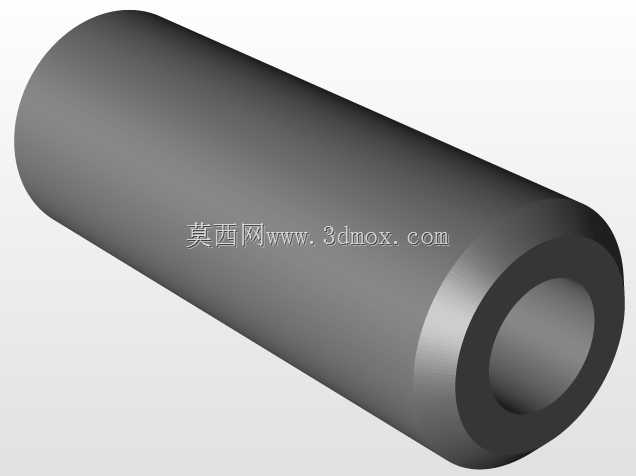

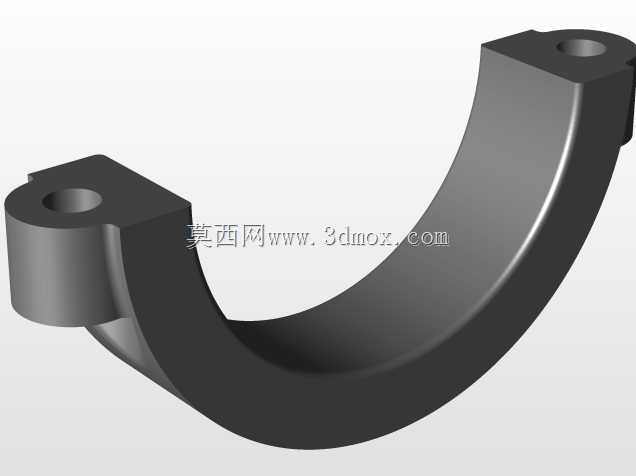

这套活塞连杆组合构件,是往复式内燃机核心运动副的典型结构,广泛适配小排量高转数汽油发动机场景,常见于民用乘用车、高性能跑车的动力单元中,承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心传动职能。从实际装机工况来看,活塞头部直接接触燃烧室高温高压燃气,顶部环槽设计用于布设气环与油环,气环负责密封燃烧室防止燃气窜入曲轴箱,油环则负责刮除缸壁多余润滑油,避免机油进入燃烧室参与燃烧,环槽的轴向间隙、径向深度都经过匹配设计,既保证环组的浮动自由度,又能限制环组过度窜动造成的泵油损失。活塞销座部位采用对称加强筋结构,用于传递活塞承受的轴向冲击力,销孔内部设计有衬套安装位,可压入铜基衬套降低活塞销的转动磨损,两侧预留的卡环槽用于安装活塞销挡圈,限制活塞销的轴向窜动,避免销端刮蹭气缸内壁造成拉缸故障。连杆部分采用分体式大头设计,大头端的剖分面为平切结构,配套连杆螺栓可将连杆盖与杆身紧固,抱紧曲轴连杆轴颈,大头孔内同样预留轴瓦安装位,轴瓦表面的减磨合金层可大幅降低曲轴转动时的摩擦阻力,杆身采用工字形截面结构,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少高转速下的惯性力载荷。设计过程中需要严格控制活塞与气缸壁的配合间隙,间隙过小会导致热膨胀后活塞卡滞在缸内,间隙过大则会造成敲缸异响、密封性能下降;连杆大小头孔的中心距公差、平行度公差直接影响活塞在缸内的运动姿态,一旦形位公差超差,会造成活塞偏磨、环组偏磨,大幅缩短动力单元的大修间隔。安装边界上,活塞的裙部导向长度需要匹配对应气缸的有效行程,连杆大头的回转半径需要避让曲轴箱内部的加强筋与机油喷嘴位置,活塞在上止点时,顶部与气缸盖燃烧室的余隙需要严格控制在标定范围内,避免压缩比偏差过大影响动力输出效率与爆震阈值。整个组件的运动过程中,活塞沿气缸轴线做往复直线运动,连杆随活塞做平面摆动,将直线运动转化为曲轴的旋转运动,各配合面的润滑依靠曲轴旋转飞溅的机油实现,活塞内部的冷却油道可承接机油喷嘴喷出的冷却机油,带走头部传递的热量,避免活塞顶部过热造成材料强度下降、热变形超差。
