锥柱组合齿轮传动排挡轴组件结构

项目分类:3D模型 发布时间:2021-09-02 ID:260929
  • 锥柱组合齿轮传动排挡轴组件结构
  • 锥柱组合齿轮传动排挡轴组件结构
  • 锥柱组合齿轮传动排挡轴组件结构

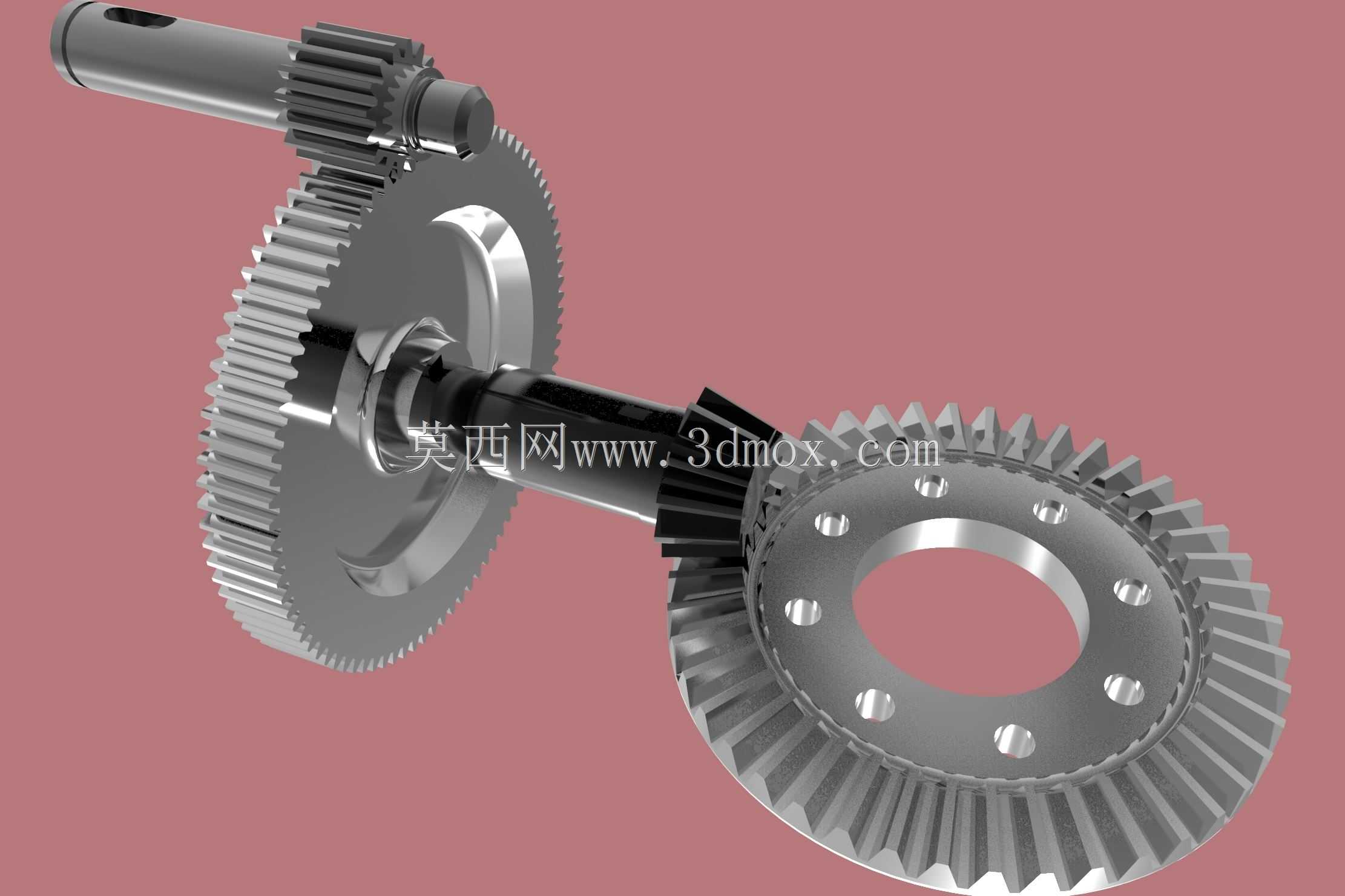

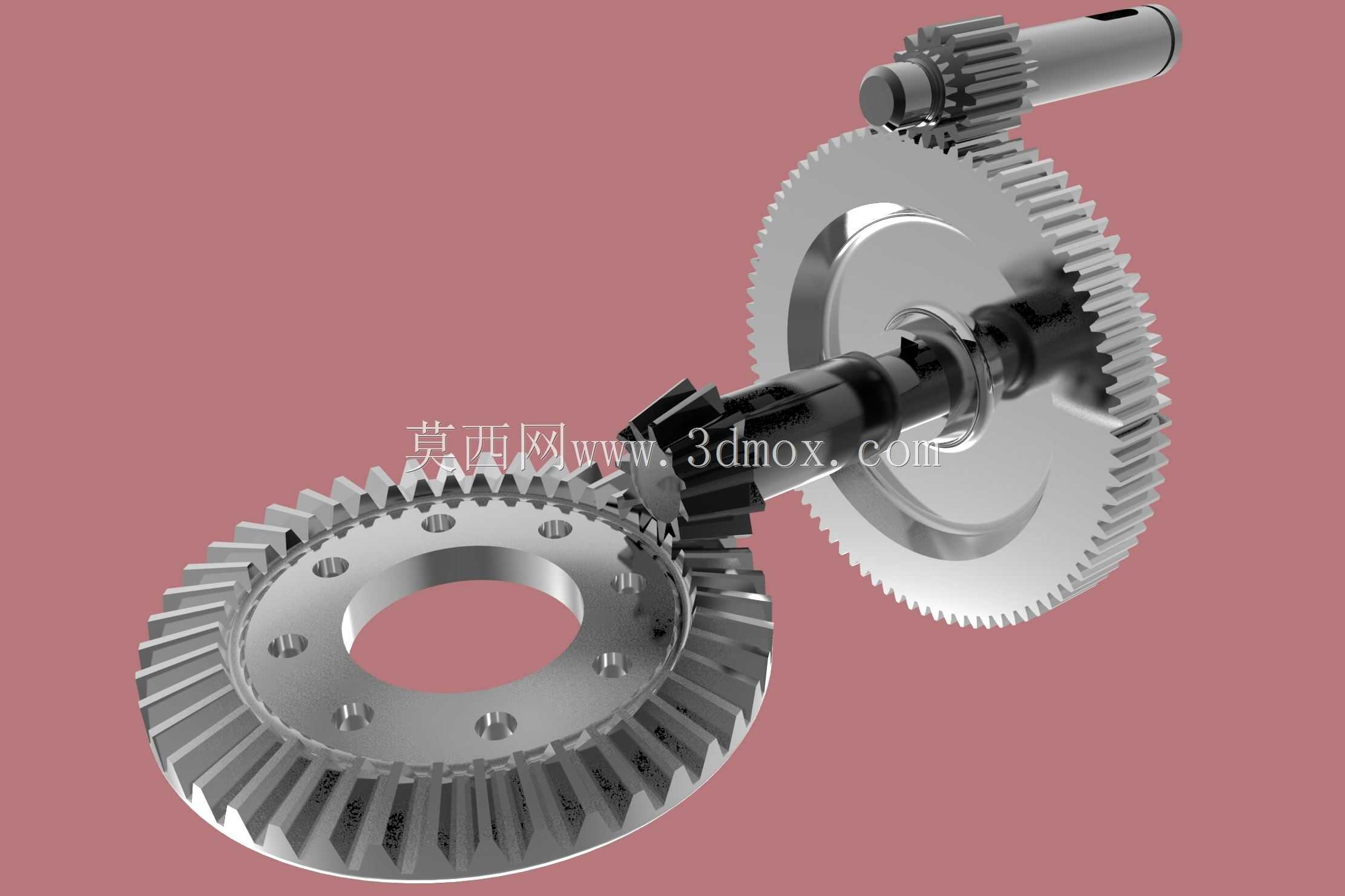

这套传动组件常见于中小功率变速传动场景,在小型机床进给箱、农用机械变速操纵单元、轻工设备传动链中都能见到同类结构的应用,核心作用是在相交轴之间传递旋转扭矩,同时通过不同齿数齿轮的啮合切换实现传动比的改变,匹配不同工况下的转速与扭矩输出需求。从结构组成来看,组件包含一根带小圆柱齿轮的输入轴、一个同轴布置的大直径圆柱齿轮,以及末端的锥齿轮盘,圆柱齿轮部分负责平行轴之间的动力传递,锥齿轮段则完成90度相交轴的动力换向,省去了额外加装换向传动箱的空间占用,整体结构集成度较高。设计过程中首先要匹配啮合齿轮的模数与压力角,保证圆柱齿轮副、锥齿轮副的啮合侧隙处于合理区间,避免运转过程中出现卡滞或冲击噪音,圆柱齿轮采用直齿结构,加工难度低、装配对位方便,适合中低速、载荷平稳的传动场景;锥齿轮采用直齿伞形结构,齿向沿锥面母线分布,安装时需要严格保证两啮合锥齿轮的节锥顶点重合,否则会出现偏载、齿面磨损加剧的问题。安装边界方面,输入轴端预留有轴向定位的轴肩与键槽,可通过平键连接动力输入端的带轮或联轴器,轴段直径公差按h6级加工控制,适配标准深沟球轴承的内圈安装;大圆柱齿轮与轴之间通过键连接传递扭矩,齿轮端面设置有挡圈槽,可通过轴用挡圈限制齿轮的轴向窜动;末端锥齿轮盘的端面均匀分布有6个安装通孔,可通过螺栓连接从动侧的法兰盘或输出轴,安装孔的位置度公差控制在0.02mm以内,保证装配后锥齿轮的啮合精度。实际应用中,这类组件的传动效率可达96%以上,直齿结构的维护成本较低,齿面磨损后可单独更换对应齿轮件,无需整体报废整套传动结构。设计时需要重点校核轴的扭转强度与齿轮的齿面接触强度,根据额定传递扭矩计算轴的最小直径,避免长期满负载运行出现轴的扭转变形;齿轮的齿部采用高频淬火处理,齿面硬度达到HRC45-50,兼顾芯部韧性与齿面耐磨性,能够适应频繁换挡带来的瞬时冲击载荷。装配过程中需要通过调整垫片控制锥齿轮的啮合间隙,将侧隙控制在0.1-0.2mm区间,同时在啮合齿面涂抹红丹粉检查接触斑点,保证接触斑点位于齿面中部,接触面积不小于齿面的60%,避免出现边缘接触导致的早期断齿故障。
