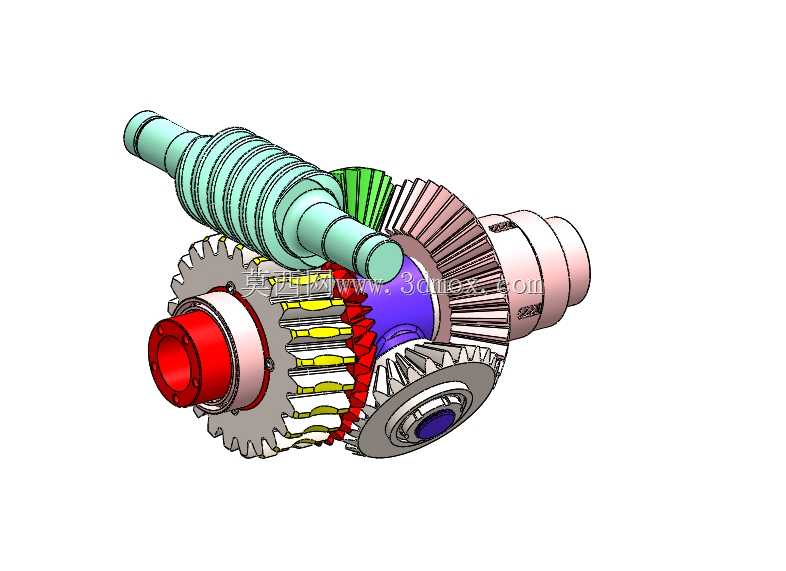

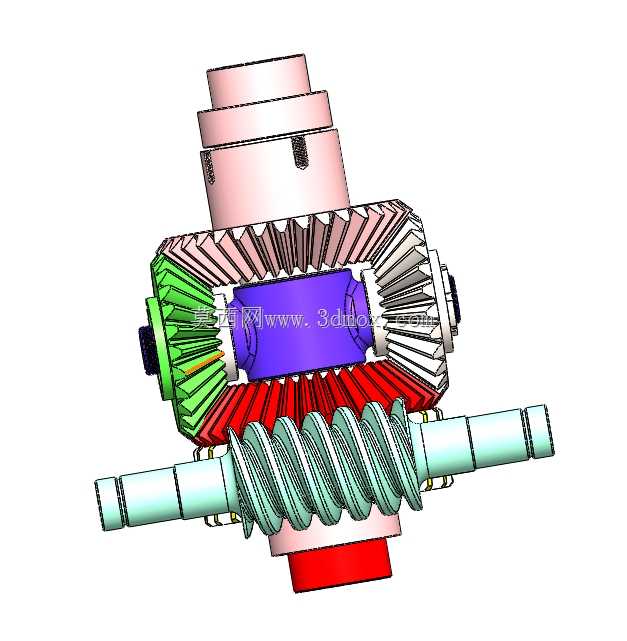

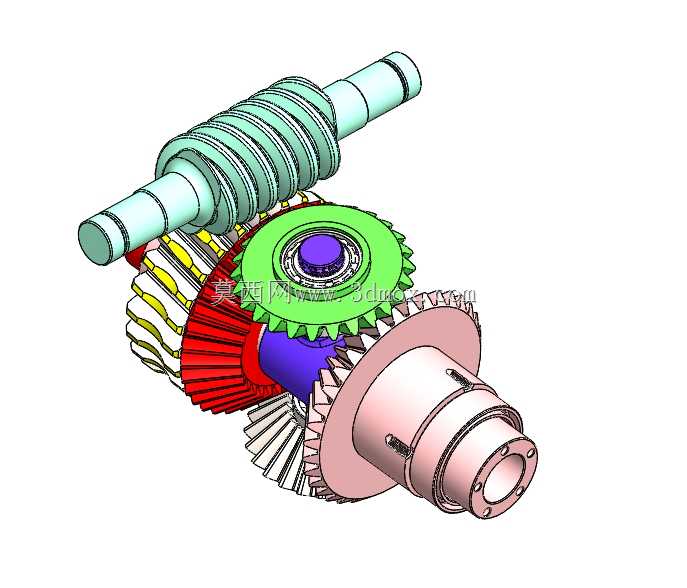

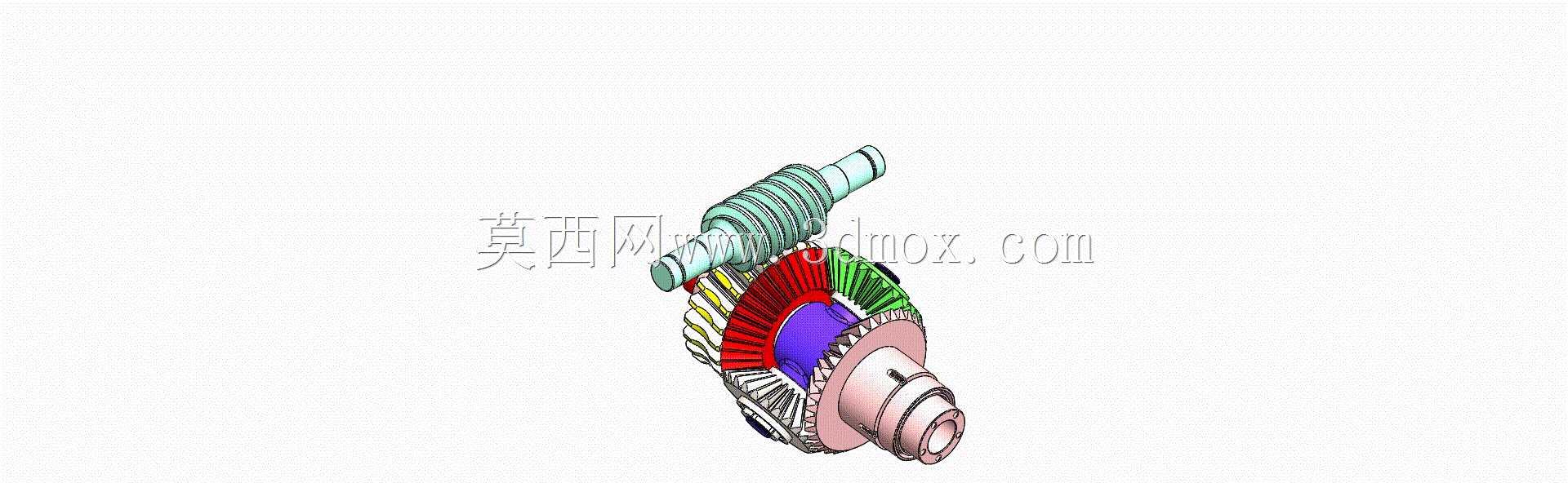

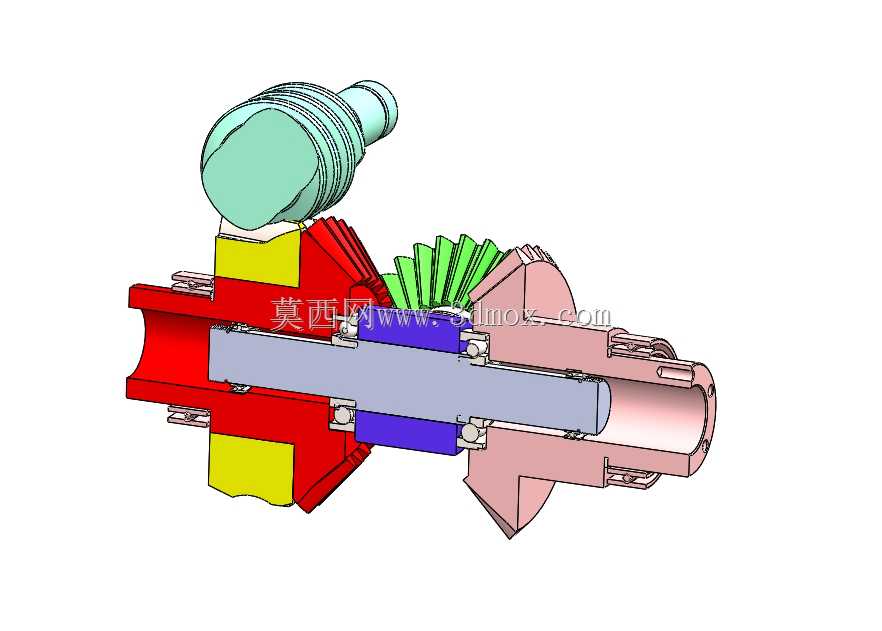

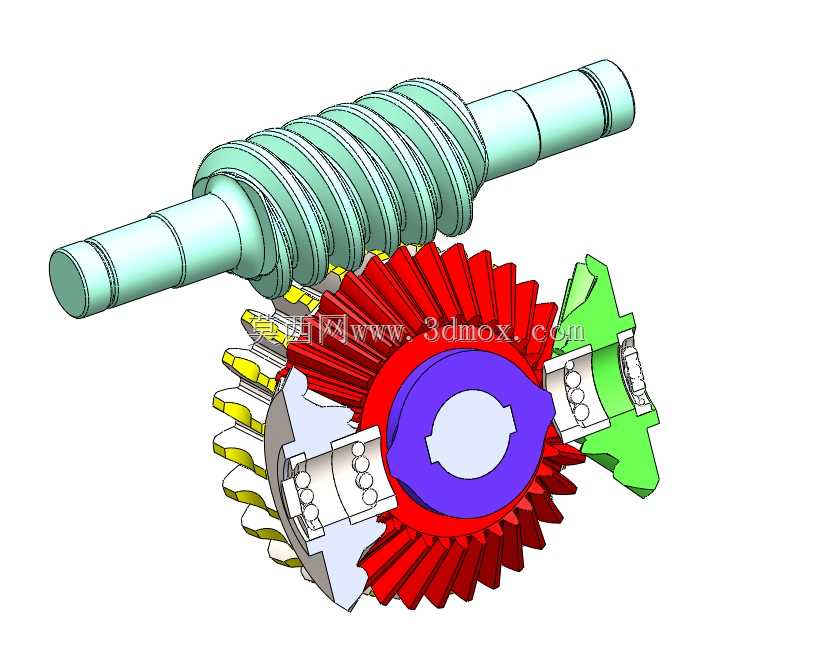

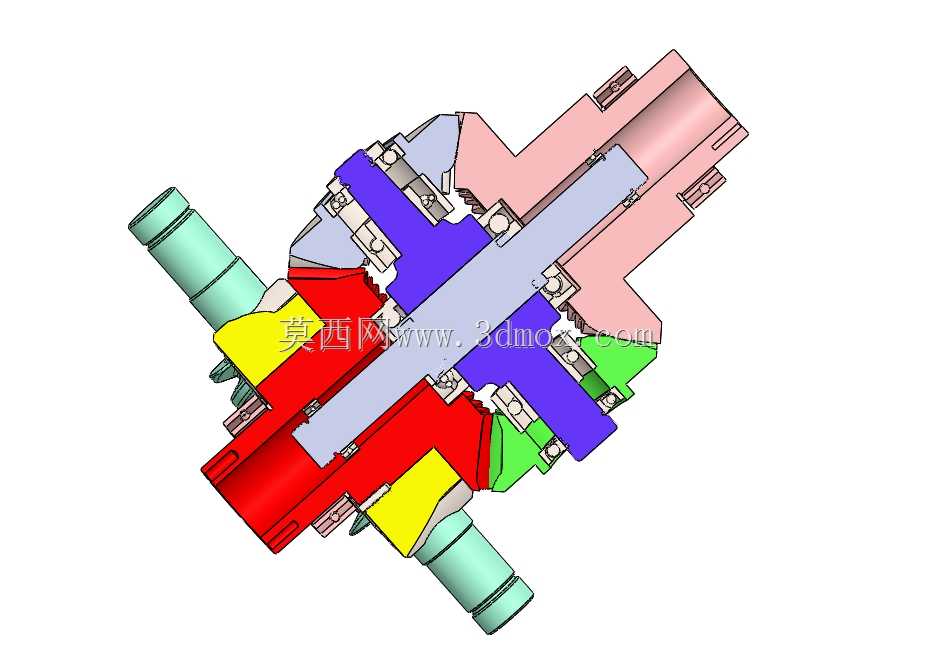

这套差速齿轮结构主要应用在乘用车辆、商用载货车辆的驱动桥传动环节,核心作用是在车辆转向、行驶于不平路面时,自动调节两侧驱动轮的转速差,避免轮胎出现拖滑、异常磨损,保证车辆行驶过程中动力传递平顺,同时兼顾不同附着条件下的扭矩分配,让驱动轮始终获得合理的驱动力输出。从结构设计逻辑来看,整套组件围绕主减速从动锥齿轮、差速器壳体、行星齿轮、半轴齿轮、十字行星轴、输入主轴几个核心部分搭建,主减速锥齿轮与输入轴端的主动锥齿轮啮合,首先完成动力输入后的第一级减速增扭,将动力传递到差速器壳体后,通过十字轴带动四个行星齿轮同步公转,当两侧车轮存在转速差时,行星齿轮绕自身轴线自转,实现两侧半轴齿轮的转速差调节,匹配不同的行驶工况需求。设计过程中需要重点考虑齿轮的啮合间隙、齿面接触斑点位置,行星齿轮与十字轴的配合间隙要控制在合理范围,既要保证转动灵活无卡滞,也要避免间隙过大带来的传动冲击与异响;半轴齿轮与差速器壳体的配合端面设置有耐磨垫片,用来承受齿轮啮合产生的轴向推力,长期运行磨损后可单独更换垫片调整间隙,降低维护成本。安装边界上,整套差速齿轮组封装在驱动桥的桥壳内部,输入轴端通过轴承支撑在桥壳输入端,两侧半轴齿轮通过花键与左右半轴连接,整体径向尺寸需要匹配桥壳的内部安装腔,轴向尺寸要预留轴承预紧调整的空间,齿轮啮合的中心距公差严格控制在IT6级精度,保证锥齿轮的正确啮合位置,避免出现偏载、断齿等失效问题。齿形设计上采用渐开线齿形,锥齿轮的螺旋角经过匹配计算,保证传动过程中重合度足够,降低传动噪音,行星齿轮与半轴齿轮的齿数匹配经过扭矩分配校核,保证在极限扭矩输出工况下齿根弯曲强度、齿面接触强度都满足使用要求,能够承受车辆急加速、急减速时的瞬时冲击载荷。整套结构的润滑依靠桥壳内的齿轮油飞溅实现,各个齿轮啮合面、配合轴颈位置都设计有油道间隙,保证齿轮油能够顺利进入摩擦面,减少运行过程中的磨损,延长组件的整体使用寿命。
