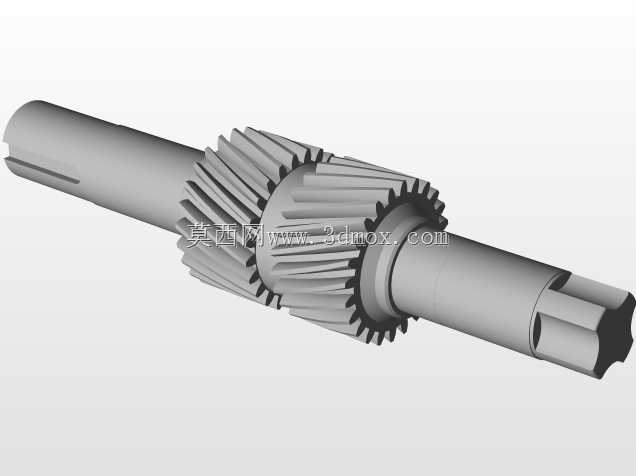

带轴双联斜齿小齿轮传动构件

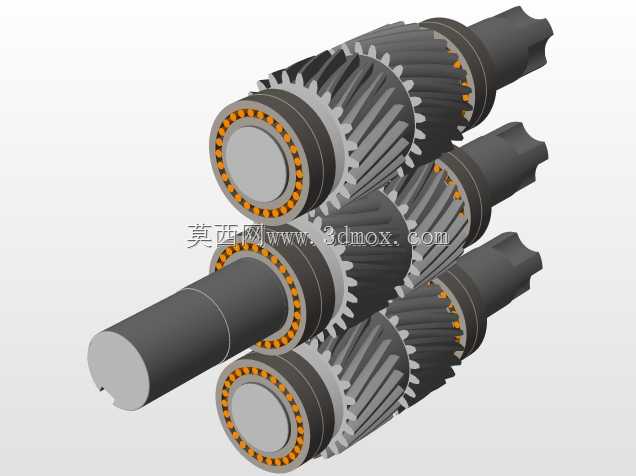

在常规闭式传动系统的布局中，这类带轴一体的双联斜齿小齿轮多布置在传动链的高速输入级，直接对接动力输出端的扭矩传递路径，常见于中小功率的减速箱、机床进给箱、轻工设备的传动单元内部，承担转速匹配、扭矩分流的核心作用。不同于分体式齿轮与轴的键连接结构，该构件采用齿轮与轴身一体加工的成型方案，从根源上消除了键连接带来的回程间隙，也避免了长期交变载荷下键槽侧壁的压溃变形问题，更适合转速偏高、换向频繁的传动工况。从结构细节来看，轴身两端预留了明确的安装定位轴颈，其中一端加工有外花键结构，用于和动力输入端的联轴器或者带轮实现周向固定，另一端的轴颈则匹配对应规格的滚动轴承内圈，装配时可直接压入箱体的轴承座孔完成径向定位，轴肩位置的尺寸公差经过严格控制，能保证齿轮副啮合时的轴向位置精度，避免出现偏载、齿面接触应力不均的问题。两组斜齿齿圈的螺旋角经过匹配设计，运转时可以抵消部分轴向力，降低两端支撑轴承的轴向载荷，提升整套传动组件的使用寿命。齿形部分采用渐开线斜齿构型，相比直齿结构啮合重合度更高，传动过程中齿面是逐步进入啮合再逐步退出，冲击载荷更小，运转噪音更低，适合对传动平稳性有一定要求的工况。设计过程中需要重点校核轴身的扭转刚度与弯曲刚度，尤其是两组齿圈中间的过渡轴段，是应力集中的高发区域，过渡圆角的取值需要兼顾加工可行性与应力分散效果，避免长期运行下出现疲劳断裂。齿圈部分的参数匹配需要和配对大齿轮严格对应，包括模数、压力角、螺旋角、变位系数等核心参数，保证啮合时的侧隙处于合理区间，既不会因为侧隙过小出现卡滞、热胀咬死的问题，也不会因为侧隙过大导致换向冲击、传动精度下降。实际装配时，需要先将配套的工作轴承加热后压装到两端轴颈，待冷却到位后再整体装入箱体，装配过程中需要通过压铅法或者打表法检测齿轮副的接触斑点，确保齿面接触区域处于齿高中部、齿长方向覆盖比例符合设计要求，若接触位置偏斜则需要调整轴承端盖的垫片厚度，修正轴系的轴向位置。这类构件的日常维护重点在于齿面润滑状态的检查，需要保证润滑油能持续供给到啮合区域，避免干摩擦导致的齿面过早磨损，同时定期检测轴系的运转振动值，当振动幅值超过阈值时，及时检查轴承磨损情况与齿面的点蚀、剥落状况，提前排查故障隐患。
