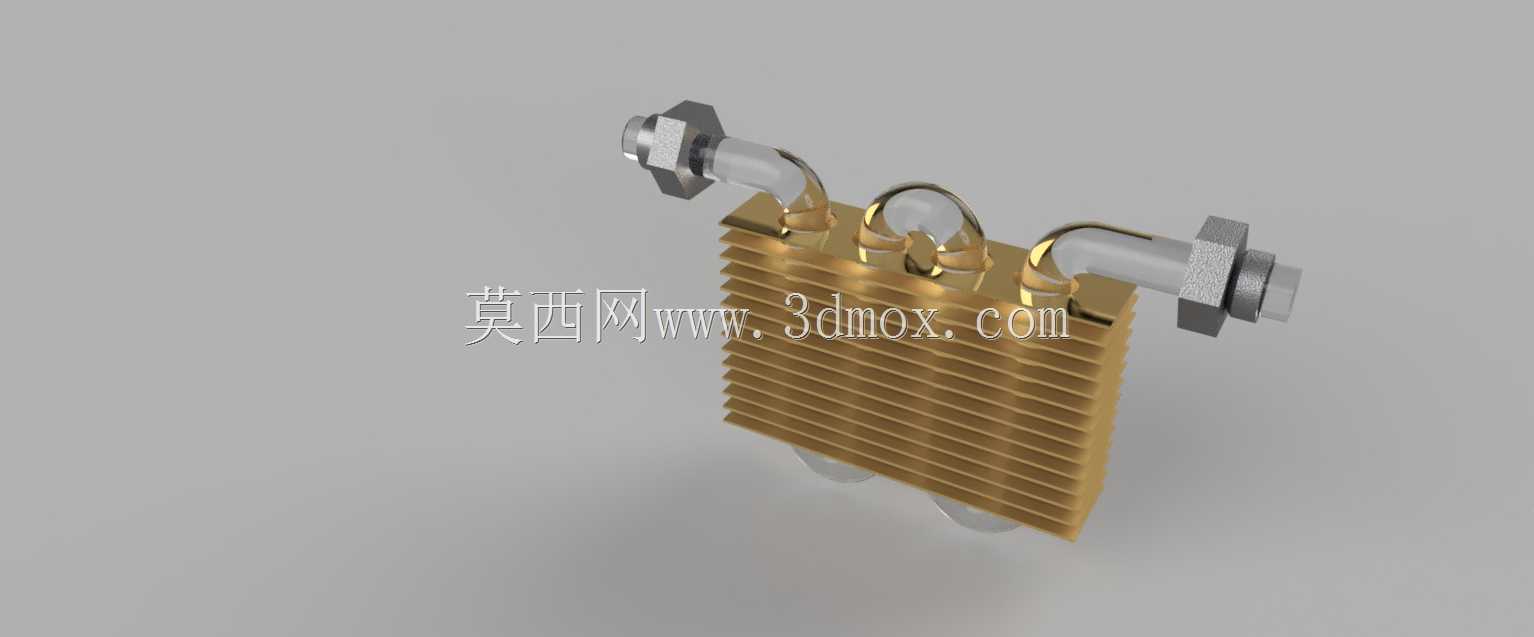

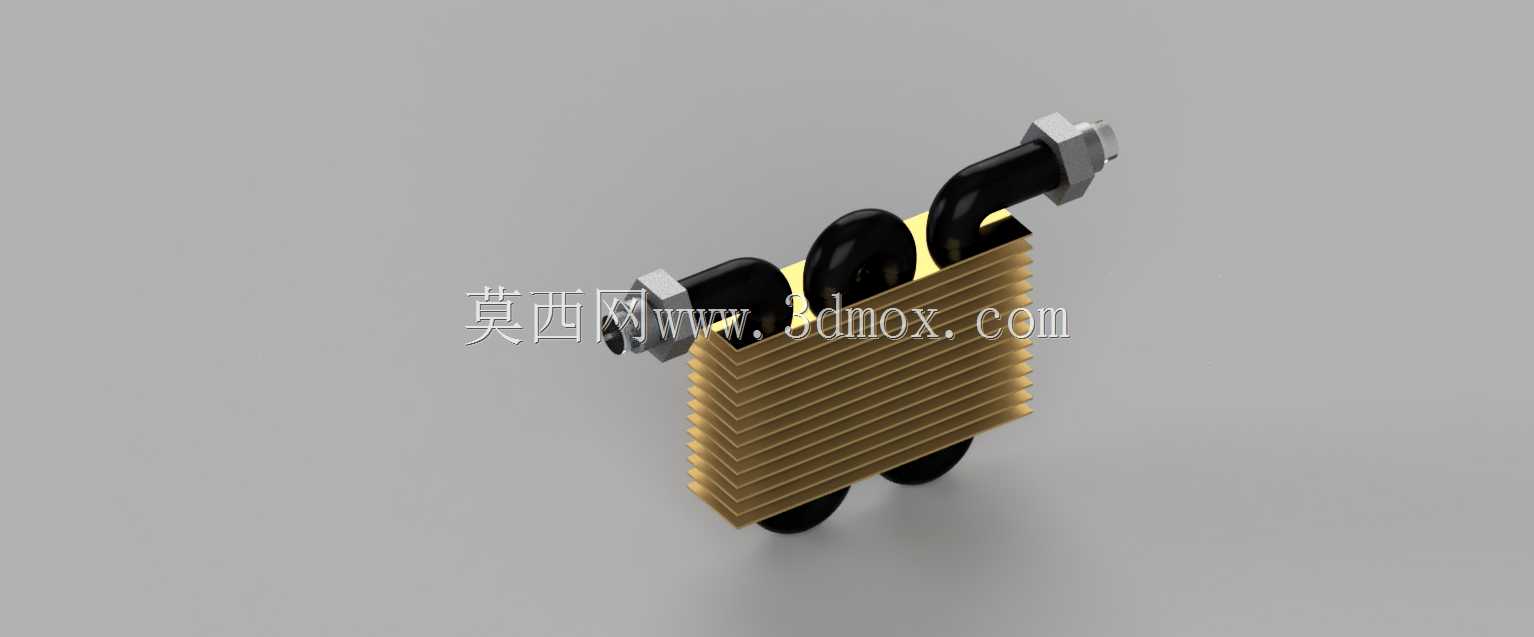

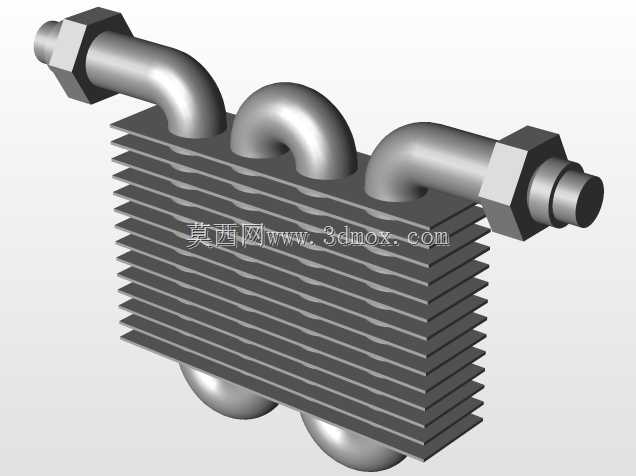

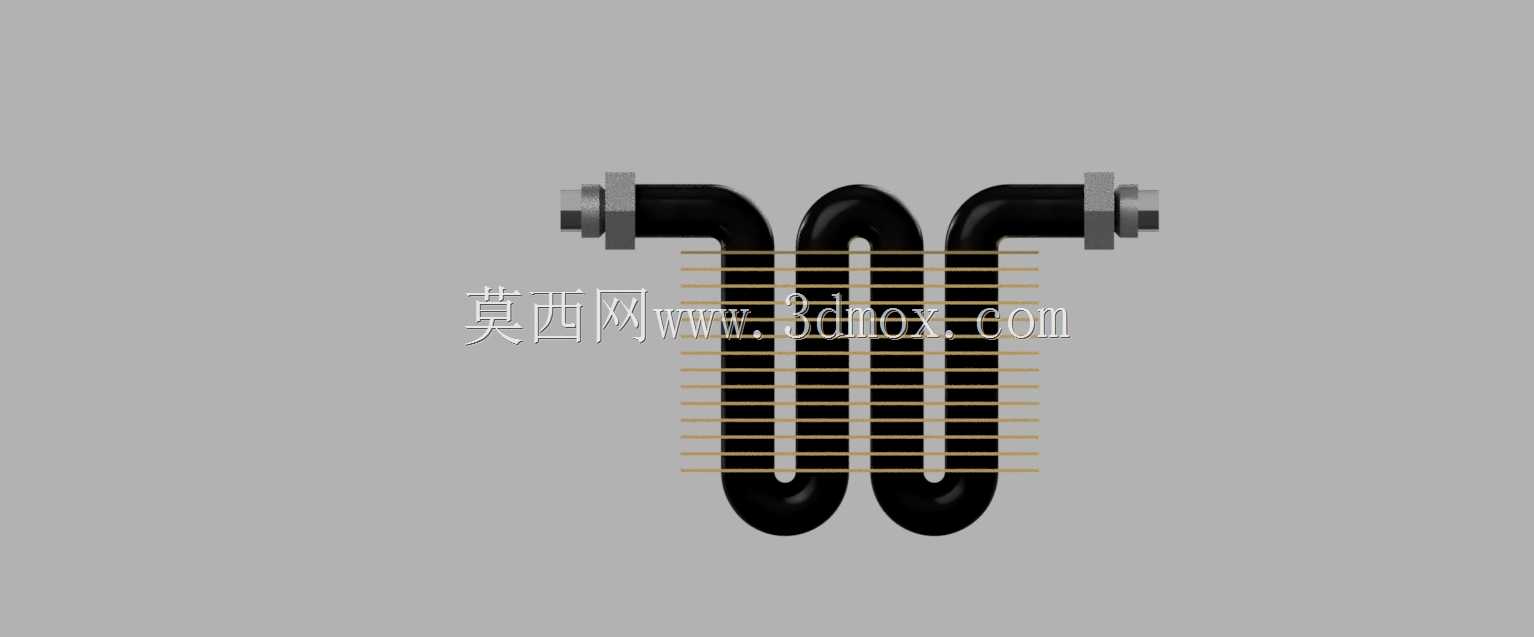

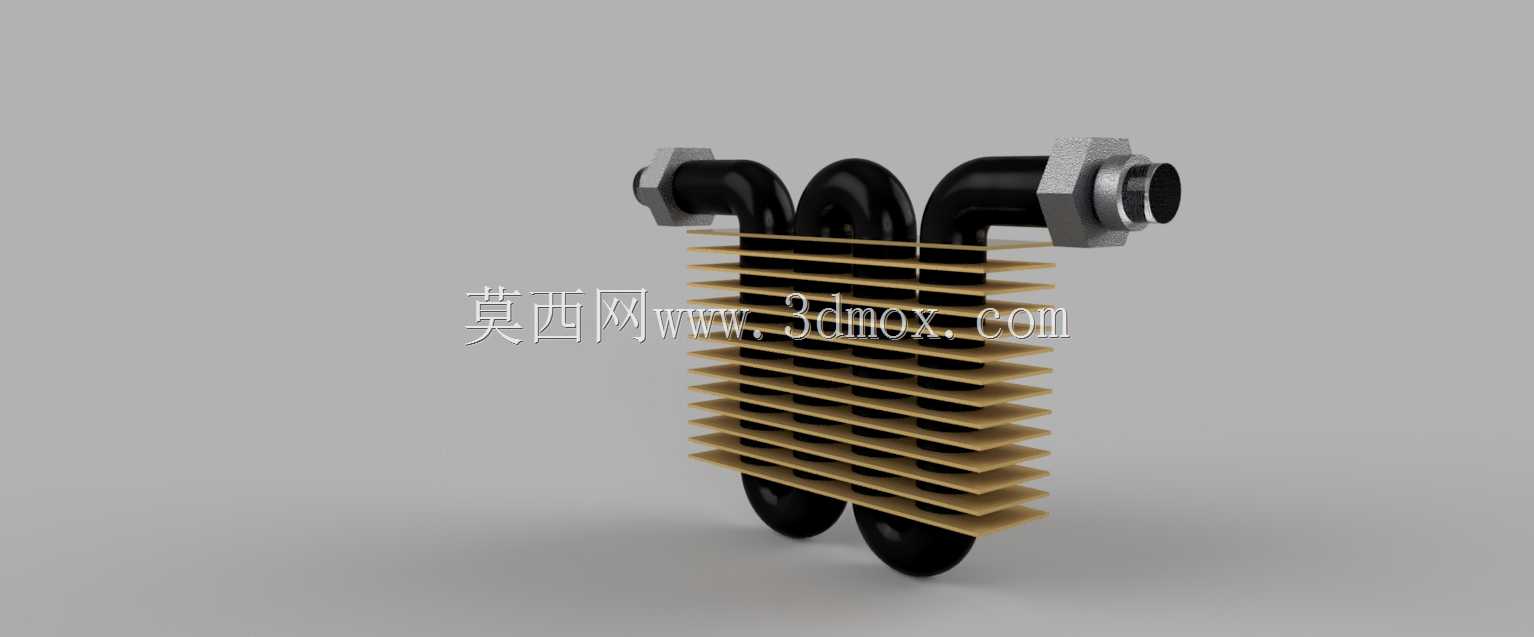

带弯管接口的翅片式散热换热结构

这款翅片式散热结构在中小功率热交换场景中适配性极强，常见于小型液压站油温冷却、工业控制柜辅助散热、小型制冷系统冷凝段以及特种电源模块的被动散热环节，区别于常规平板式散热器，它采用弯管式流体通道搭配叠层翅片的组合结构，能在有限安装空间内最大化拓展热交换接触面积。从结构设计逻辑来看，核心换热区采用等间距堆叠的平直铝制翅片，翅片厚度控制在0.15-0.2mm区间，片间距保持在1.8-2.2mm，既保证足够的通风流道间隙避免积尘堵塞，又能让流经翅片间隙的空气形成充分的湍流，破坏翅片表面的热边界层，提升空气侧的换热效率。两侧弯管接口采用90°弯折走向，接口端部预留标准外螺纹连接段，安装时可直接对接系统管路，无需额外加装转接弯头，能有效压缩管路安装占用的空间，接口与翅片核心区采用胀接工艺固定，保证管壁与翅片基座的接触热阻控制在极低水平，避免因接触间隙导致换热效率衰减。在安装边界上，整个散热结构的核心翅片区块长宽高比例经过优化，底部预留两个对称的固定支脚，支脚上开有标准安装孔位，可直接通过螺栓固定在设备机架或者安装面板上，安装时需要在翅片迎风侧预留不小于100mm的通风净距，背风侧预留不小于60mm的出风空间，若搭配强制风冷风机，风机出风口需正对翅片间隙的走向，避免气流从翅片侧边旁流损失。弯管部分的弯折半径经过精准计算，既保证管路内部流体的流通截面不会因弯折出现过度缩径，避免流体阻力陡增，又能让管路内的换热介质在流经核心换热区时保持均匀的流速分布，不会出现局部流量过低导致的换热死区。实际应用中，这款结构可根据系统散热功率需求调整翅片堆叠的总长度，也可适配不同导热系数的材质组合，在对防腐有要求的场景下，还可对翅片和管路做阳极氧化或者镀镍处理，适配潮湿、轻度腐蚀的工业使用环境，结构本身无复杂活动部件，日常运维仅需定期清理翅片间隙积尘即可，长期使用可靠性较高。
