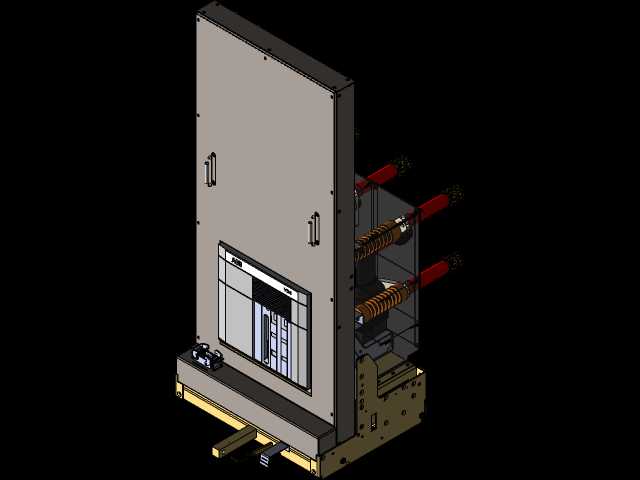

基于ABB断路器VD4的汽车SFA改装结构设计

在特种车辆车载配电系统的改装作业中，高压主回路的分断保护可靠性直接决定整车用电安全，这套基于ABB VD4系列断路器开发的车载SFA改装结构，正是针对车载场景的特殊安装约束完成的适配设计。常规工业场景下使用的VD4断路器为固定式柜装结构，安装基准、接线走向、防护边界都按照工业配电柜的标准设计，无法直接适配车载舱体的安装空间，改装过程中首先要解决的就是安装基准的转换问题，设计时将原断路器的底部安装支架重新做了结构适配，增加了车载专用的减震固定点位，匹配车载舱体的安装梁间距，同时预留出检修操作的手部操作空间，保证日常运维时不需要拆解周边结构就能完成分合闸操作与状态检查。从功能特性来看，这套改装结构完整保留了VD4断路器原有的过载、短路保护能力，同时针对车载工况的振动、倾斜使用场景做了结构强化，将原有的垂直布置的母排走向做了弯折适配，避免车辆行驶过程中的持续振动导致母排连接部位出现应力疲劳，断路器的操作面板位置做了嵌入式的防护边框，既保证操作按钮、状态指示窗的可视可操作，也能避免车载工况下的杂物磕碰损坏操作机构。设计过程中没有改动断路器本体的核心灭弧与操作机构，所有改装结构都围绕安装适配、接线适配、防护适配三个核心方向展开，断路器本体的安装平面与车载舱壁保持平行，整体外轮廓突出舱壁的尺寸控制在合理范围内，不会占用过多的车载舱内通行空间，进出线的接线端子位置预留了足够的电缆弯曲半径，适配车载大截面高压电缆的接线作业需求，同时在断路器的外露带电部位增加了绝缘防护挡板，避免车载环境下的凝露、杂物掉落引发的绝缘故障。考虑到车载场景下的维护便利性，改装结构的所有固定连接件都采用标准紧固件，不需要专用工具就能完成断路器的拆装更换，操作面板的高度匹配车载运维人员的站立操作高度，分合闸手柄的操作行程范围内没有结构遮挡，紧急情况下可以快速完成分断操作。整套结构的安装边界充分考虑了车载舱体的钣金强度，固定点位都做了加强筋处理，避免长期振动导致安装点位开裂，同时兼顾了散热需求，在断路器的发热部位对应的舱壁位置预留了通风间隙，保证大电流工况下的热量能够及时散出，不会出现局部过热的问题。
