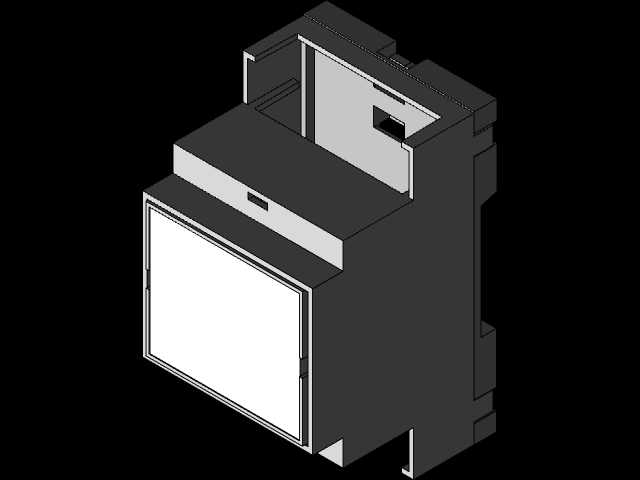

导轨式安装数显电力监测仪表壳体结构

这款壳体结构主要面向低压配电终端的数显电力监测类仪表设计，适配标准DIN导轨安装场景，常见于楼宇配电竖井、工业机柜内部、成套开关设备的二次回路舱室，用来承载电力参数采样、数据显示、信号输出的核心电路板与显示模组。从结构设计逻辑来看，整体采用卡扣式上下壳拼接方案，无需额外螺丝固定，既可以提升产线装配效率，也能方便后期运维时的开盖检修，壳体侧面预留的导轨卡扣结构经过尺寸校核，能够适配行业通用的35mm标准导轨，推入即可完成卡装，拆卸时只需拨动卡扣锁舌即可快速取下，无需额外工具。正面预留的矩形开窗区域刚好匹配常规段码液晶屏或者小尺寸点阵屏的安装边界，屏幕周边的止口结构做了错位防呆设计，能够避免屏幕装配时出现偏移，同时在屏幕与壳体的贴合位置预留了密封胶条的安装槽，可适配多尘、潮湿的工业现场使用需求，减少水汽、粉尘侵入壳体内部影响电路稳定性。壳体内部的筋位布局完全围绕电路板安装做了适配，不同高度的支撑柱对应主板、电源板、采样板的分层安装需求，柱端的热熔柱结构可以直接将电路板压合固定，省去额外的铜柱螺丝配件，同时筋位的排布也兼顾了内部散热通道的预留，不会因为密闭结构导致电源模块工作时积热。壳体侧面预留的接线端子开口位置，刚好对齐导轨安装状态下的接线操作空间，现场接线时无需额外调整仪表角度，即可完成电压、电流采样线以及通讯线的压接操作，开口处的挡边结构可以避免接线时线头误触壳体内部其他元件，降低短路风险。从安装边界来看，整体宽度适配多回路并排安装的间距要求，多台仪表并排安装在导轨上时不会出现相互干涉，壳体上下端的散热开槽位置避开了导轨贴合面，保证空气能够在壳体内部形成对流，带走元件工作产生的热量。外壳选用的工程塑料材质兼顾了绝缘性能与结构强度，能够满足低压配电场景的电气绝缘要求，同时壳体表面的哑光处理可以避免机柜内部照明反光，方便运维人员读取屏幕显示的电力参数。
