暗装式地面五孔电源插座结构设计

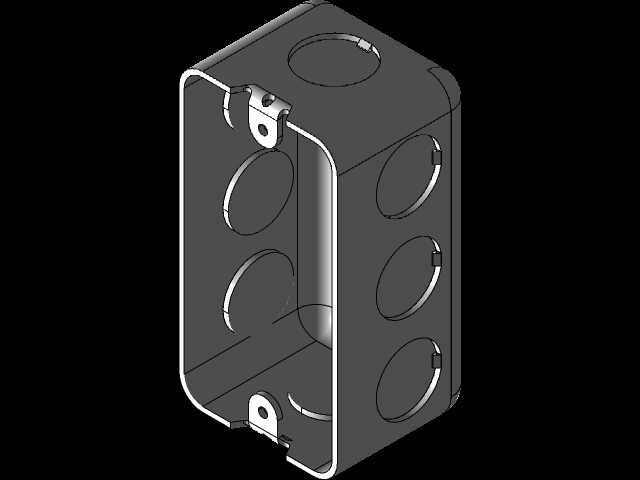

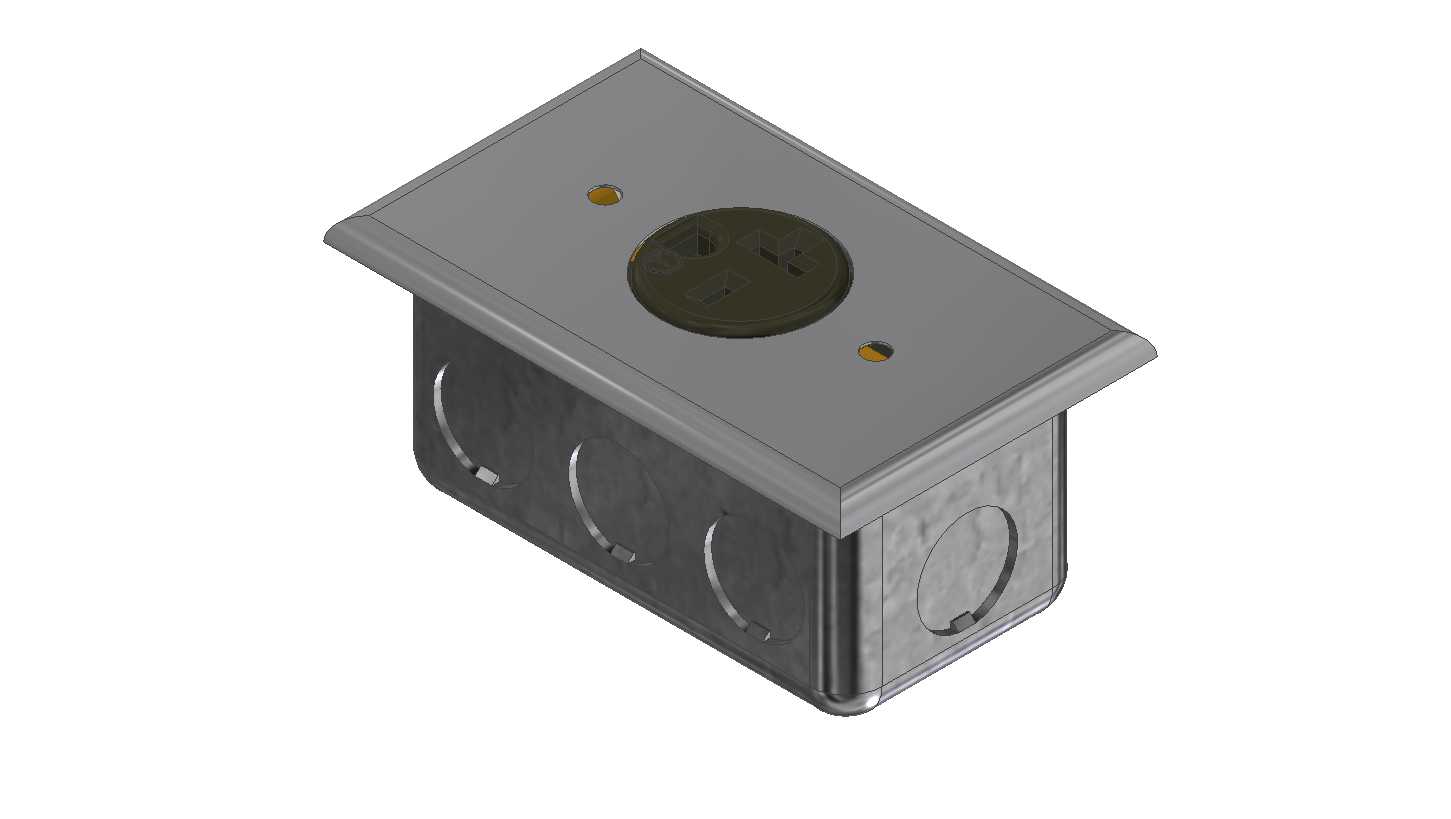

这款暗装地面插座主要应用于办公空间、酒店客房、商业展厅等地面布线场景，解决墙面插座距离用电点位过远、明装走线破坏空间整洁度的问题，适配大理石、实木地板、地毯等多种地面装饰面层的安装需求，日常使用中可在闭合状态下与地面保持齐平，避免凸起结构绊通行人，也能减少清扫作业时的磕碰损伤。从功能设计来看，上部带翻边的金属面板承担承重与防护作用，面板上预留的两个固定孔用于安装完成后的锁紧固定，中间嵌入的五孔插座模块可同时满足两扁插、三扁插的取电需求，适配国内常规民用电器的插头规格；下部的金属底盒为预埋安装结构，侧面预留的多个敲落孔可根据现场布线方向选择进线位置，适配不同走向的穿线管接入，底盒内部预留足够的接线空间，可容纳常规BV线的接线余量，同时金属材质的底盒与面板可形成连续的接地通路，在发生线路漏电时能有效导出故障电流，提升用电安全性。设计过程中优先考虑了安装边界的适配性，面板翻边的宽度刚好覆盖底盒与地面开孔之间的缝隙，无需额外做收边处理，底盒的深度尺寸匹配常规地面找平层加装饰层的总厚度，不会出现预埋过深导致面板无法安装、或是预埋过浅高出地面的问题；面板边缘做了小弧度的倒角处理，避免尖锐边角划伤过往人员，插座模块的嵌装深度经过测算，闭合状态下插头无法直接插入，只有翻开上盖才能接电，减少日常清扫时水渍、灰尘进入插座内部的概率。从结构细节来看，底盒的边角做了圆弧过渡处理，预埋浇筑时能减少混凝土应力集中导致的盒体变形，侧面的敲落孔采用压痕式设计，现场施工时无需专用工具即可敲落，且敲落后的边缘光滑无毛刺，不会划伤穿线的线缆绝缘层；面板与底盒的配合间隙控制在合理范围，既保证安装时能顺利对位，也能避免缝隙过大导致杂物落入底盒内部，固定孔的位置做了沉台设计，安装螺丝锁紧后螺丝头不会高出面板表面，保持地面的平整性。这类地插的选型过程中，需要提前核对现场地面的构造层厚度，确认底盒预埋深度是否匹配，同时根据进线线缆的数量选择对应敲落孔规格的型号，安装时需保证底盒上沿与装饰完成面的高度差在允许公差范围内，避免后续面板安装出现高低差，接线完成后需清理底盒内部的施工杂物，避免杂物堆积导致线路散热不良或是短路风险。
