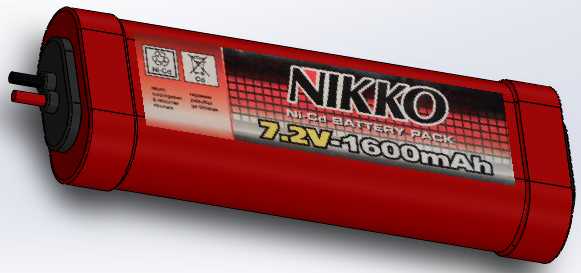

7.2V1600mAh镍镉圆柱电池组结构设计

这款镍镉圆柱电池组的结构设计，首先要适配遥控模型类设备的供电需求，这类设备往往需要短时间大电流输出，镍镉电芯的低内阻特性刚好匹配这类瞬时放电场景，常见于1:10比例遥控车、小型遥控船这类需要持续动力输出的消费级动力模型，也可适配部分需要备用直流供电的小型便携检测设备。设计时首先确定了电芯的排布方式，采用多节圆柱电芯同轴串联的布局，整体做成规整圆柱形态，外径控制在适配多数模型电池仓的通用尺寸范围内，长度则根据串联电芯的数量结合端盖接线结构做了余量预留，安装时可以直接卡入对应尺寸的圆筒形电池仓，不需要额外做固定支架改造，两端的接线端子做了凸起式的正负极端头，红色端头对应正极、黑色端头对应负极，和常规模型设备的接电口极性匹配，避免接反烧坏设备的风险。外壳采用高强度ABS注塑包裹，表面做了防滑的细磨砂纹理，既可以在拆装时增加摩擦力防止手滑，也能在模型发生碰撞、跌落时缓冲冲击力，保护内部电芯不会因为外力挤压发生变形漏液。外壳表面印刷的参数标识做了凹陷式填色处理，长期使用摩擦也不会出现标识脱落的情况，方便使用者快速识别电池的电压容量参数，避免和其他不同规格的电池混充混用。内部电芯之间的连接片采用镀镍钢带，点焊固定在每节电芯的正负极端，连接片的宽度和厚度经过核算，能承载10C以上的持续放电电流，不会因为大电流发热出现连接片熔断的问题，电芯和外壳之间填充了薄款EVA缓冲垫，抵消模型运行时产生的持续振动，防止电芯在壳体内发生窜动磨损连接片。端盖位置做了密封胶圈的安装槽，组装后可以达到日常防泼溅的效果，应对模型在户外使用时遇到的少量溅水、草屑灰尘侵入的情况，不需要额外做防护处理。设计过程中也考虑了镍镉电池的充电特性，端盖内部预留了简单的过流保护片空间，当放电电流超过阈值时会自动切断回路，避免电芯过放损坏，同时圆柱形态的外壳也适配多数通用的镍镉电池组充电器，不需要定制专用充电座，降低使用者的配套成本。
