小型有刷直流推力电机结构设计

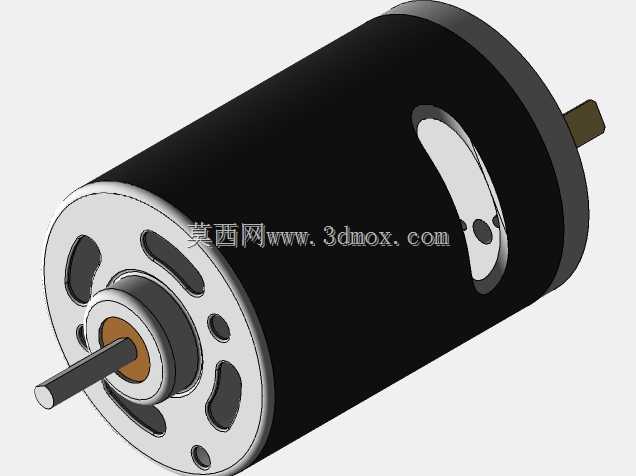

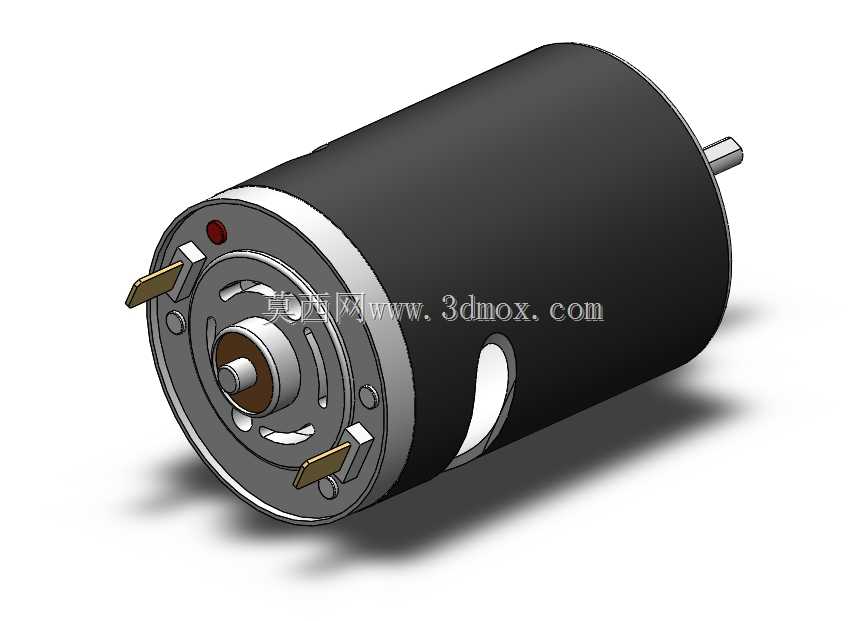

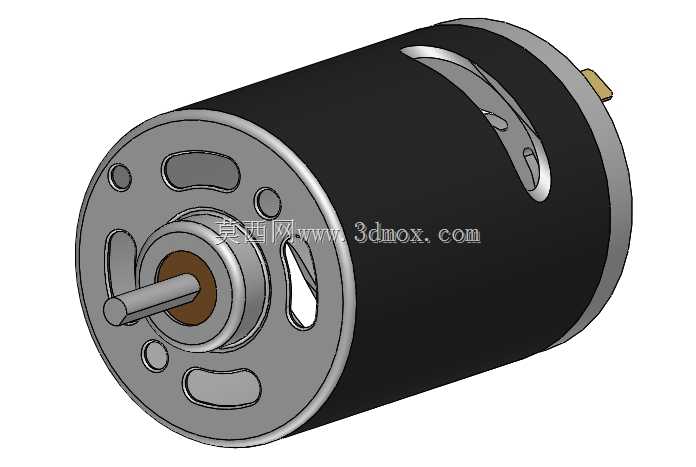

这款小型直流电机的设计定位偏向小推力输出的动力场景，在无线电遥控赛车、小型智能竞速设备、桌面级动力实验装置中都能见到这类结构的应用，核心是在紧凑的体积约束下输出稳定的轴向推力与旋转扭矩，满足小载荷设备的动力需求。从结构设计逻辑来看，整体采用圆柱类机壳布局，机壳选用金属拉伸成型工艺，表面做黑化处理兼顾散热与防锈，端盖采用冲压镀锌钢板加工，端面上预留的多个异形开孔并非装饰结构，一方面是为了平衡内部电枢转动时的气流，带走碳刷与换向器摩擦产生的热量，另一方面是作为安装定位的辅助基准，配合端盖外圈的止口结构，能快速嵌入对应设备的安装腔位，减少装配时的对位调整工作量。输出轴采用标准直径的磨光圆钢加工，轴伸长度控制在适配常规联轴器与传动齿轮的范围，轴根位置设置的含油轴承衬套，能在不额外增加润滑维护频次的前提下，承受径向载荷与部分轴向推力，匹配这类小推力电机的负载特性。机壳尾部预留的接线端子采用侧出布局，避免轴向安装时接线与后端结构干涉，端子的固定座与机壳做绝缘隔离，防止大电流工况下出现机壳带电的问题。在安装边界设计上，机壳的外径公差控制在小间隙配合范围，适配常见的圆形电机安装座尺寸，端盖上的安装孔位采用对称分布设计，支持两种不同孔距的安装规格，能兼容更多现有设备的安装位，不需要额外设计转接法兰。从实际使用的角度看，这类电机的电枢绕组采用低内阻绕线方案，配合高磁能积的永磁体定子，在额定电压下能快速响应转速变化，推力输出线性度较好，适合需要精准控制动力输出的竞速类无线电设备，在小型语音控制转动装置、竞赛用小型动力模型中也能适配。设计过程中特意将碳刷组件做成可快拆的结构，端盖对应位置预留了维护缺口，不需要完全拆解电机就能更换磨损的碳刷，延长整机的使用寿命，同时机壳内部的换向器做了抛光处理，减少碳刷磨损的同时降低运转时的电磁干扰，避免对配套的无线电接收模块产生信号影响。整体结构没有冗余的设计部件，所有外形特征都服务于散热、安装、性能输出三个核心需求，在紧凑的体积下平衡了推力输出、运转稳定性与装配维护的便利性，能覆盖多数小型动力场景的使用要求。
