90度黄铜外螺纹旋转推接弯头结构

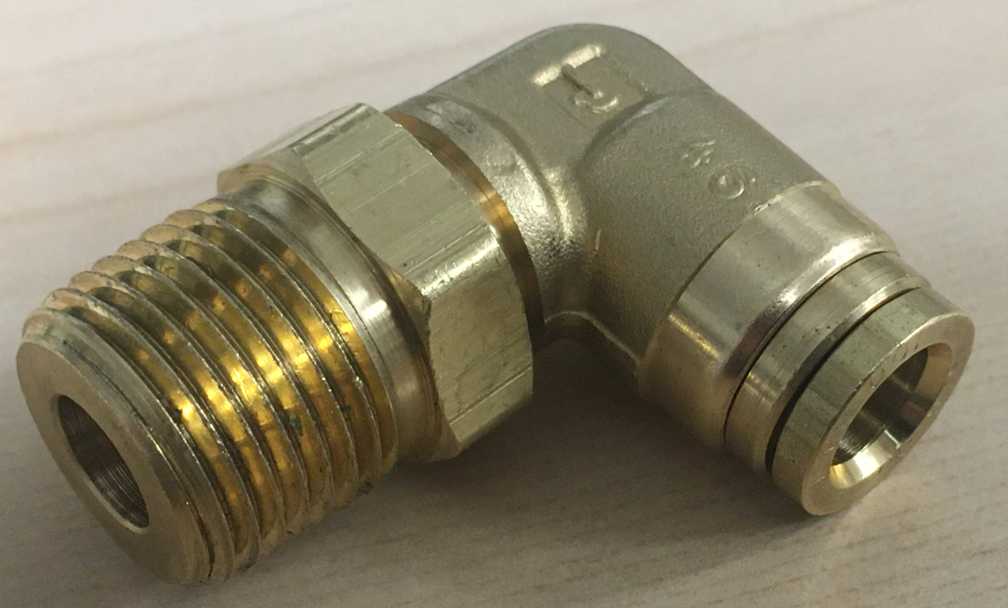

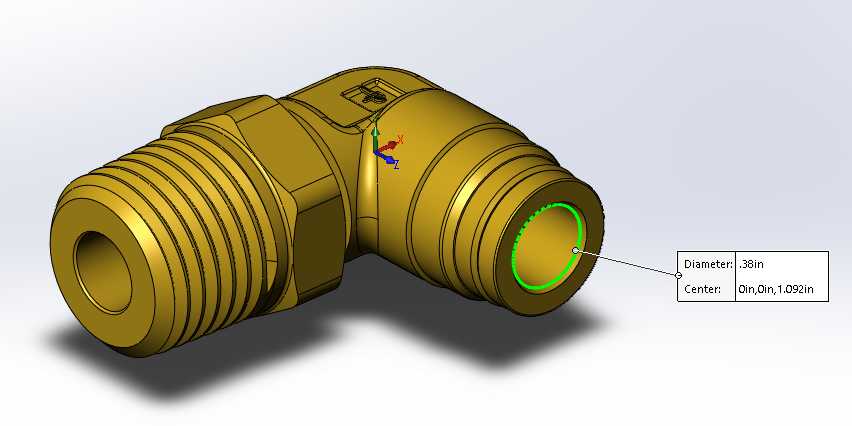

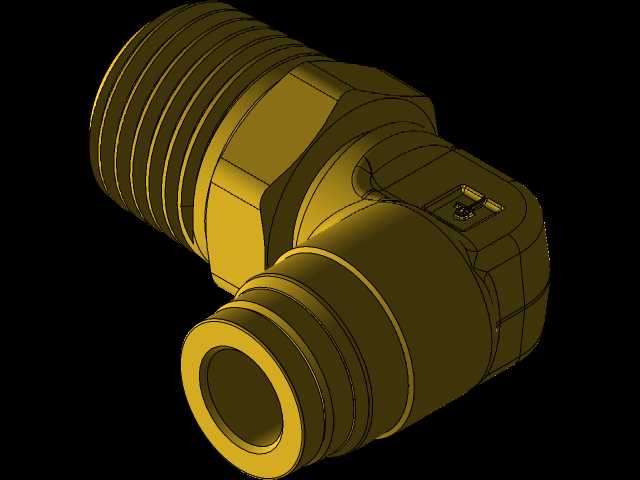

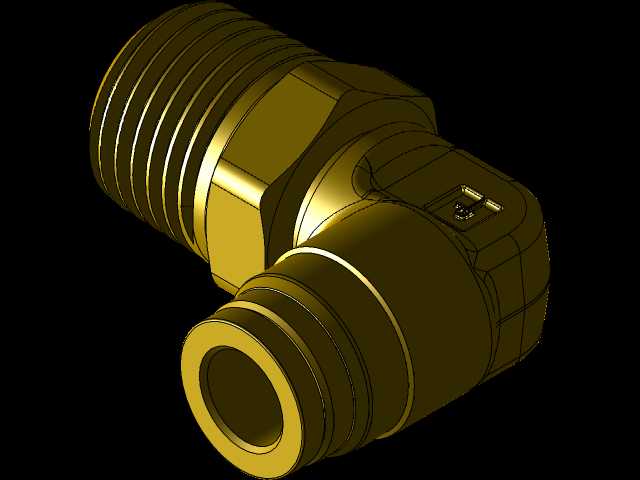

在气动控制回路、小型液压油路、低压流体输送管路的布设场景中，管路走向的直角转向需求十分常见，同时部分工况下连接端存在相对转动的可能，普通硬连接直角接头容易在装配应力或运行振动下出现密封失效、螺纹滑牙的问题，这款90度黄铜旋转弯头正是针对这类场景设计的管路连接件。从结构设计来看，整体采用L型直角布局，一端为1/2英寸外锥管螺纹，用于和阀体、油箱接口、设备端的内螺纹端口实现刚性密封连接，外螺纹段加工有标准锥度，装配时依靠螺纹牙型的挤压配合实现密封，无需额外缠绕过多密封材料即可满足低压工况的密封要求；螺纹根部设计有六角拧动台，方便使用标准扳手施加装配扭矩，避免拧动时损伤接头本体的密封面。另一端为3/8英寸推接式快插接口，适配对应外径的硬质尼龙管、软质PU气管，接口内部集成了卡紧爪圈与密封胶圈，管路插入后即可自动卡紧密封，拆卸时只需按压接口端的释放环即可拔出管路，能大幅提升现场装配与后期维护的效率。接头的转角位置内置旋转密封结构，可实现两端接口的相对转动，在设备存在小幅振动、管路需要随部件摆动的工况下，能避免管路因反复弯折出现疲劳开裂，也能抵消装配时的角度偏差，降低管路安装的对中难度。建模过程中严格遵循实际产品的尺寸公差要求，推接端的内孔直径为0.38英寸，接口端面到转角中心的安装距离经过精准校核，装配时不会和周边的阀件、安装板产生空间干涉；外螺纹端的有效螺纹长度符合通用管路接口标准，能适配不同壁厚的安装面板。材质选用黄铜合金，兼顾了结构强度与耐腐蚀性能，在常规气动系统的压缩空气、低压液压油、常温清水等介质工况下都能稳定工作，表面无尖锐棱角，所有过渡位置都做了圆角处理，避免装配时划伤操作人员，也能减少应力集中提升接头的使用寿命。在气动电磁阀的配套安装、小型液压站的油路布设、自动化设备的气路走线场景中，这类旋转弯头能有效优化管路走向，减少管路弯折半径，降低管路的应力集中点，相比普通直角硬接头，旋转结构能抵消大部分运行中的管路扭转应力，长期运行下的密封可靠性更有保障。建模时对内部的密封槽、卡圈槽、旋转配合面都做了精准还原，可直接用于管路布局的干涉检查、装配模拟，也能作为非标接头设计的参考原型，帮助设计人员快速完成管路系统的选型与布局验证。
