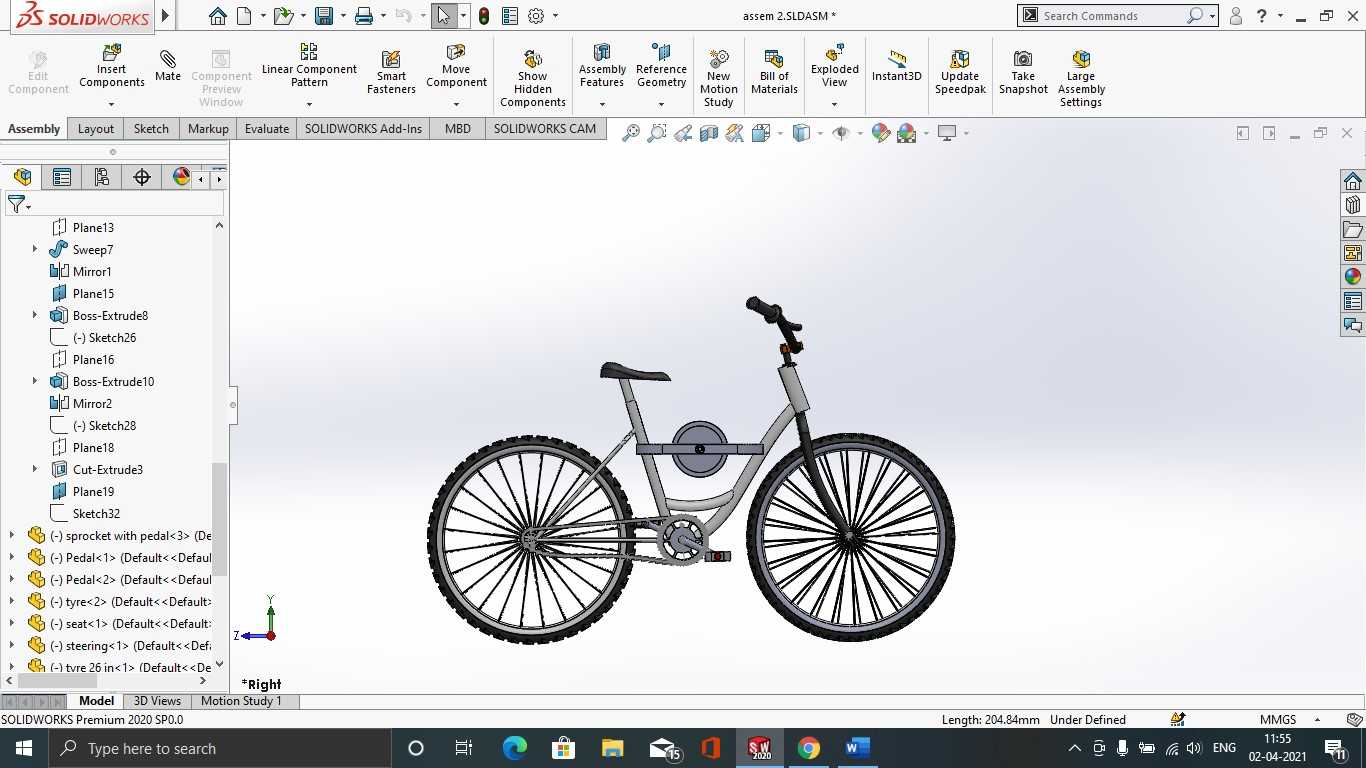

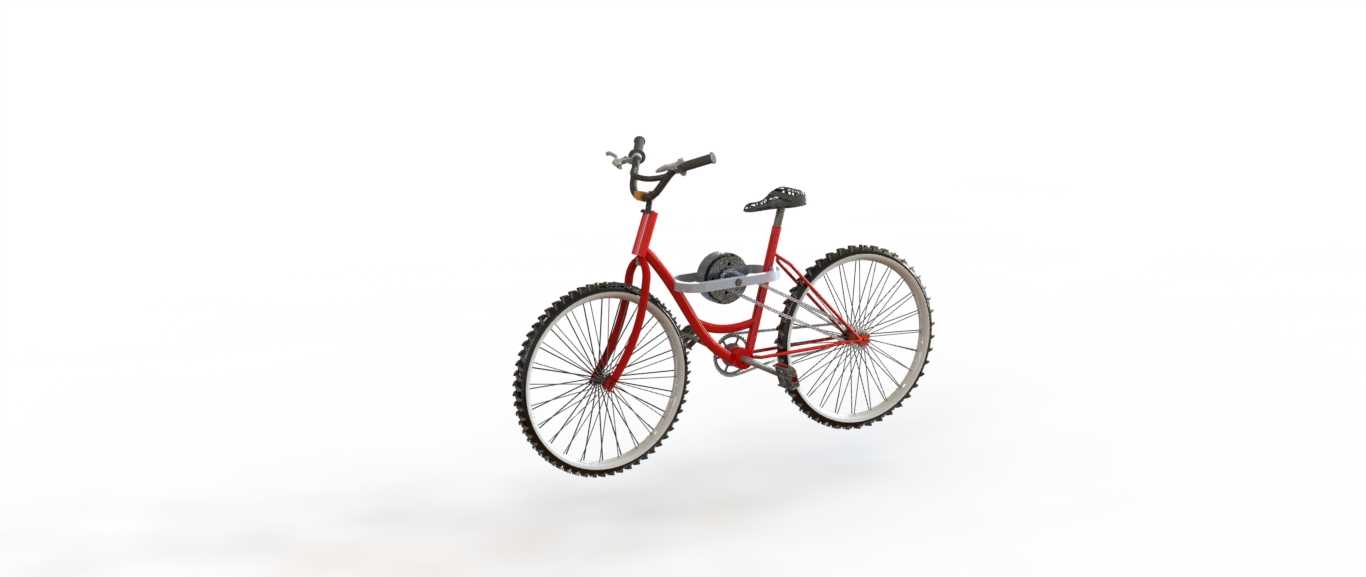

搭载动能回收系统的通勤自行车结构设计

这套结构方案针对城市通勤骑行场景开发，核心是在常规自行车的传动链路中集成动能回收单元，解决日常骑行中频繁制动带来的动能浪费问题。日常通勤骑行时，遇到路口红灯、前方行人避让需要减速的场景，传统自行车会通过闸皮摩擦轮圈将动能转化为热能耗散，这套集成的K.E.R.S单元可以在制动阶段介入，将车轮转动的动能通过传动链条传递到储能模块，把动能转化为可存储的能量，待骑行者起步、爬坡需要额外动力输出时，再将存储的能量释放辅助驱动，降低骑行者的体力消耗。

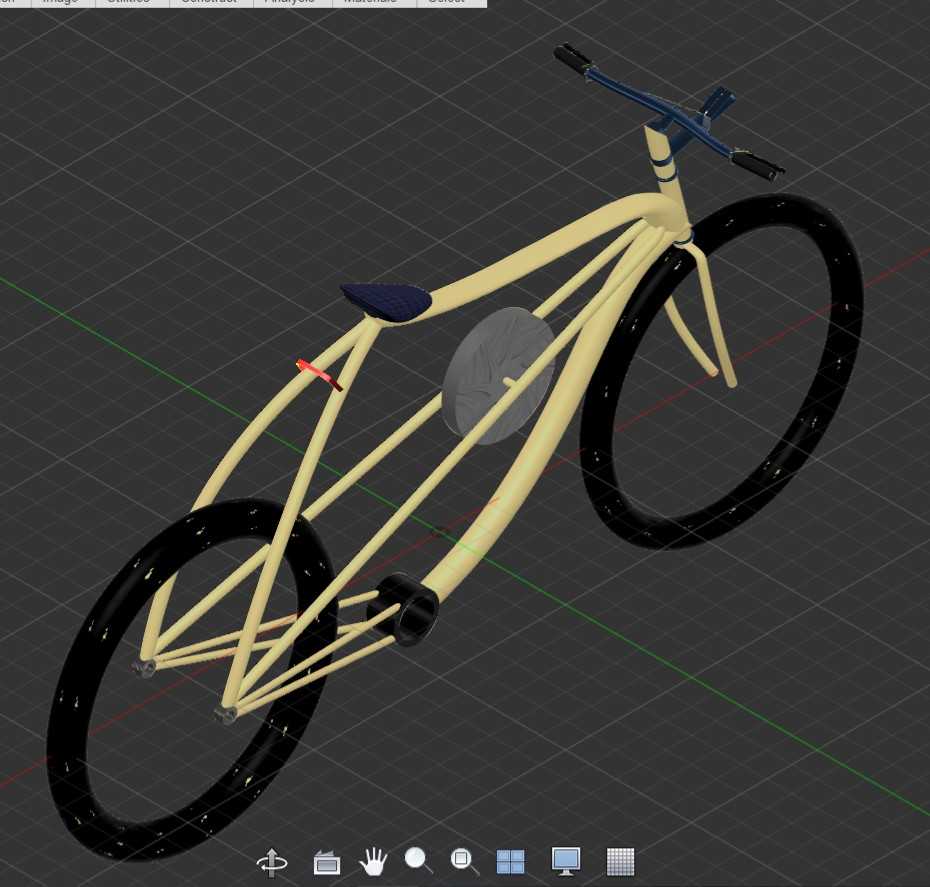

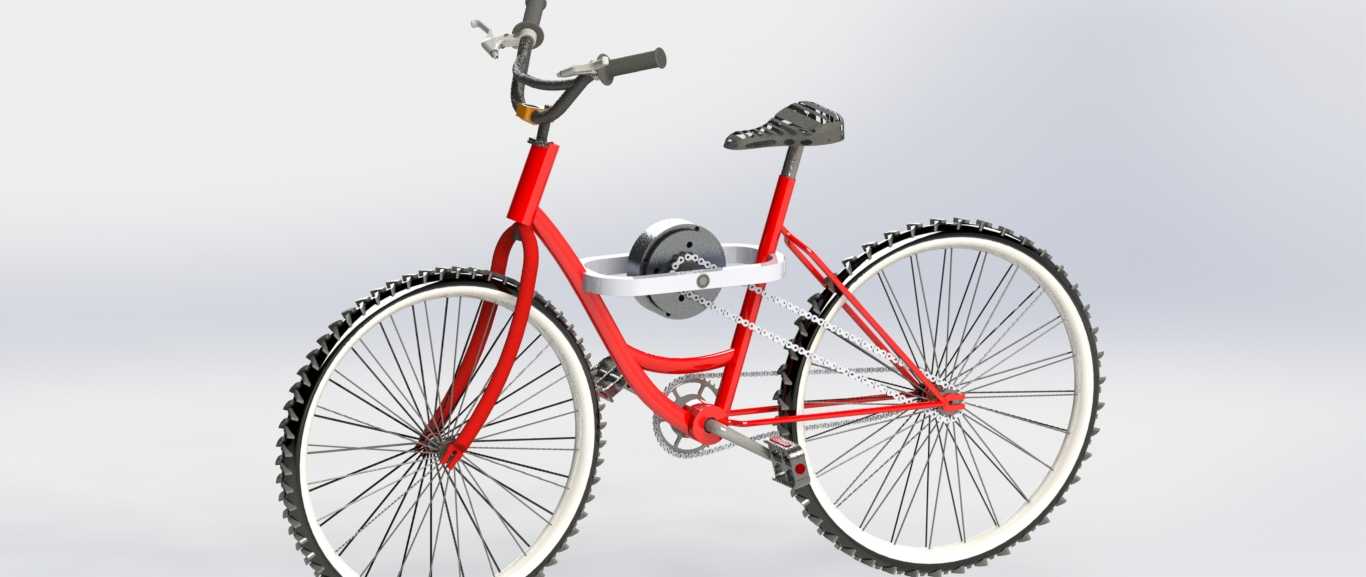

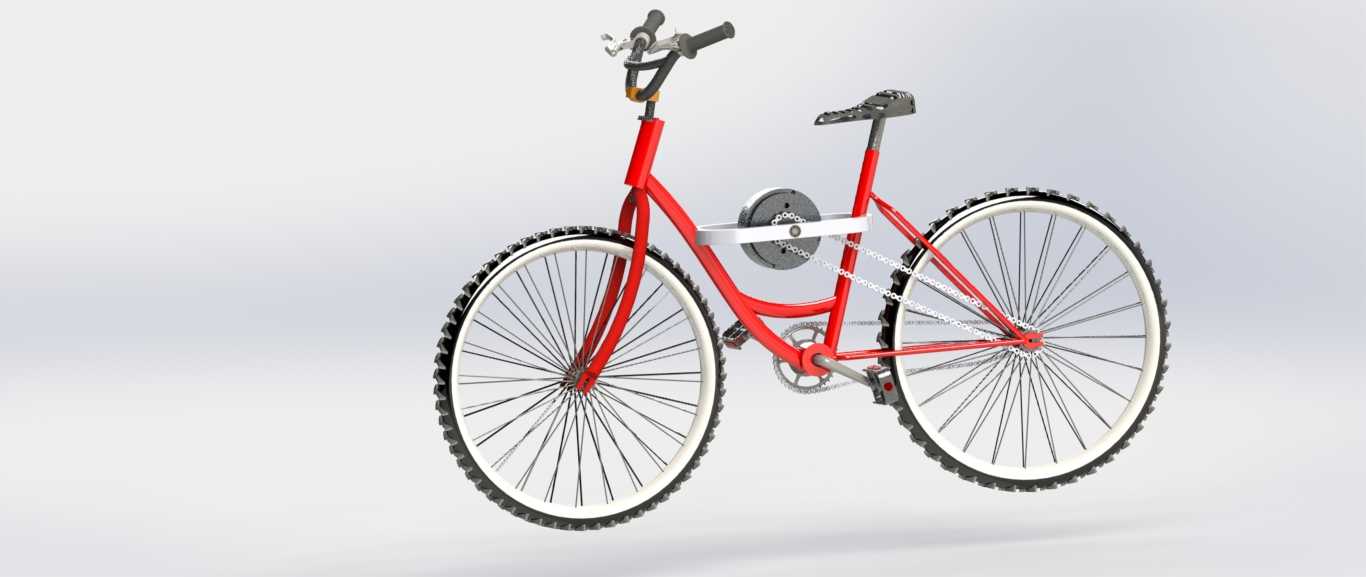

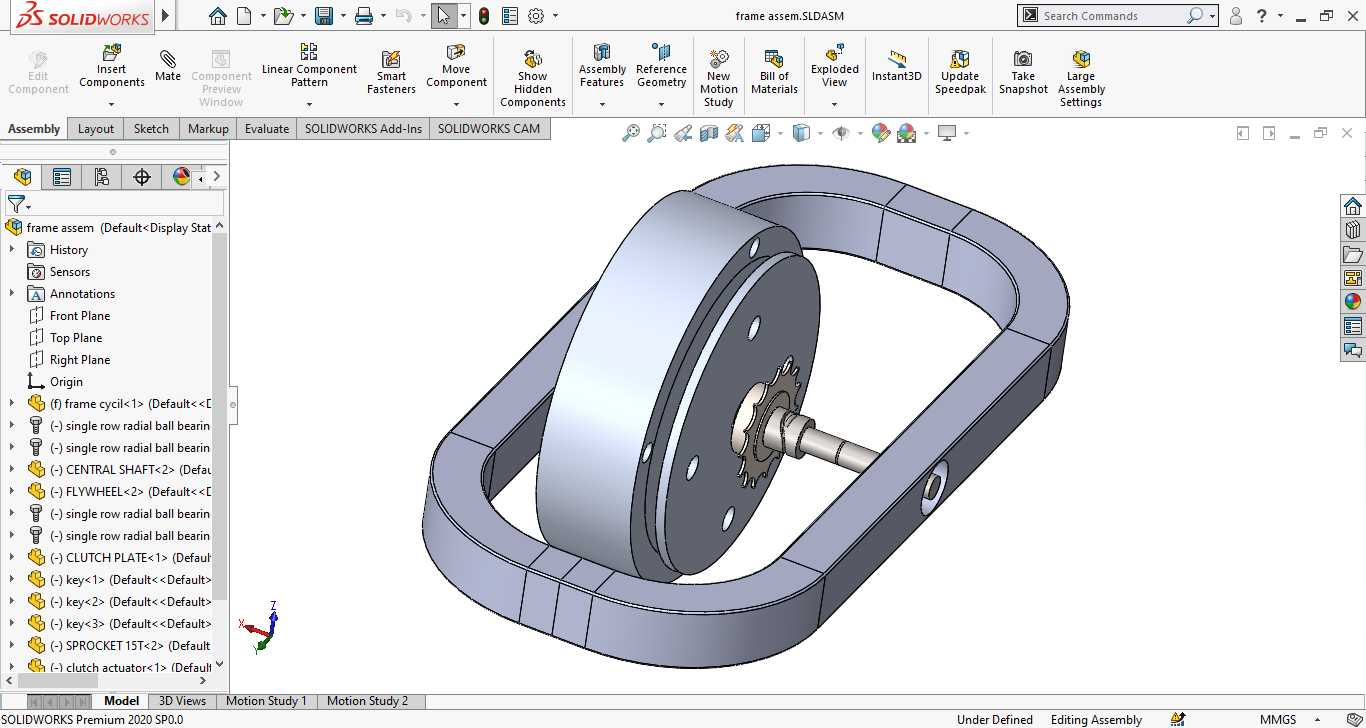

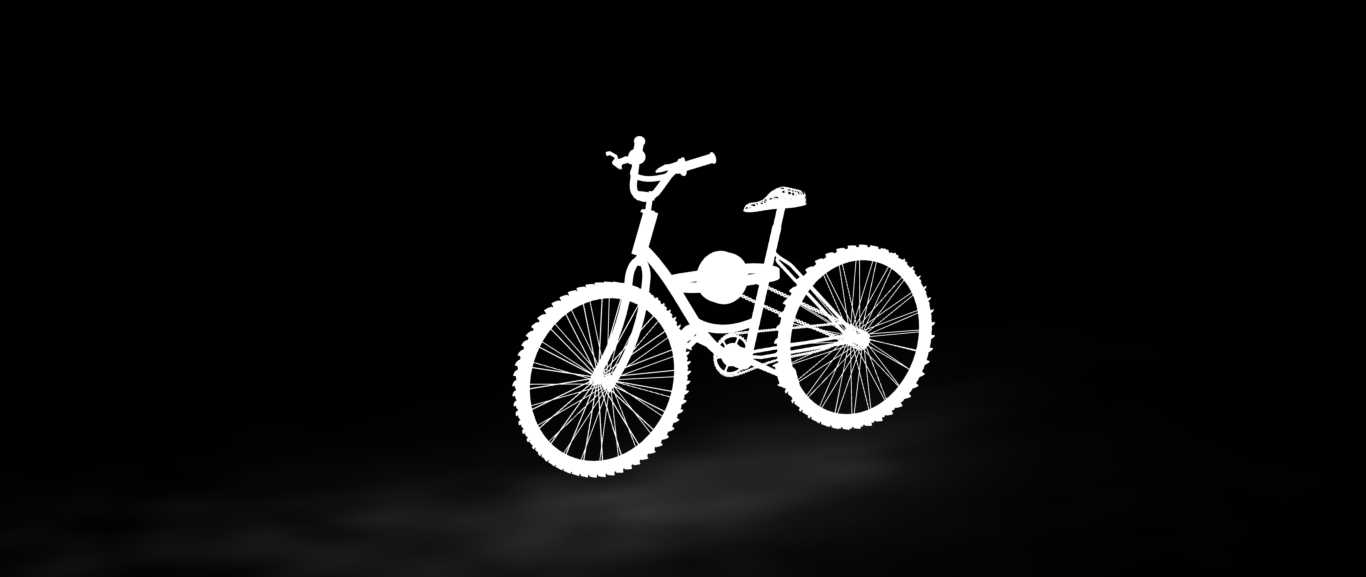

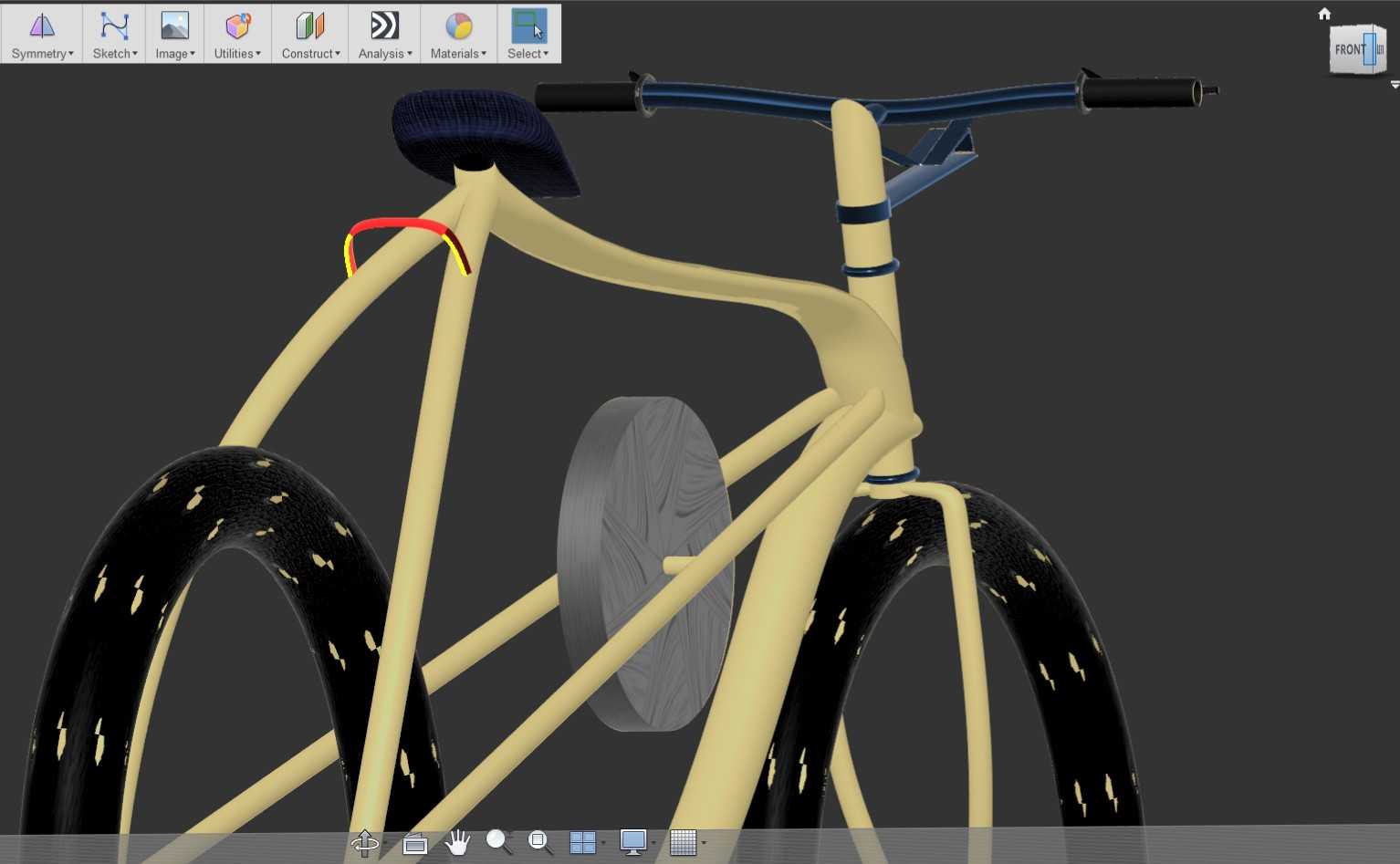

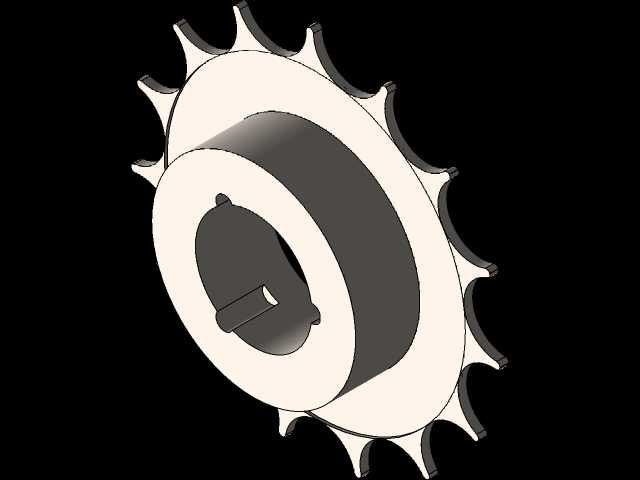

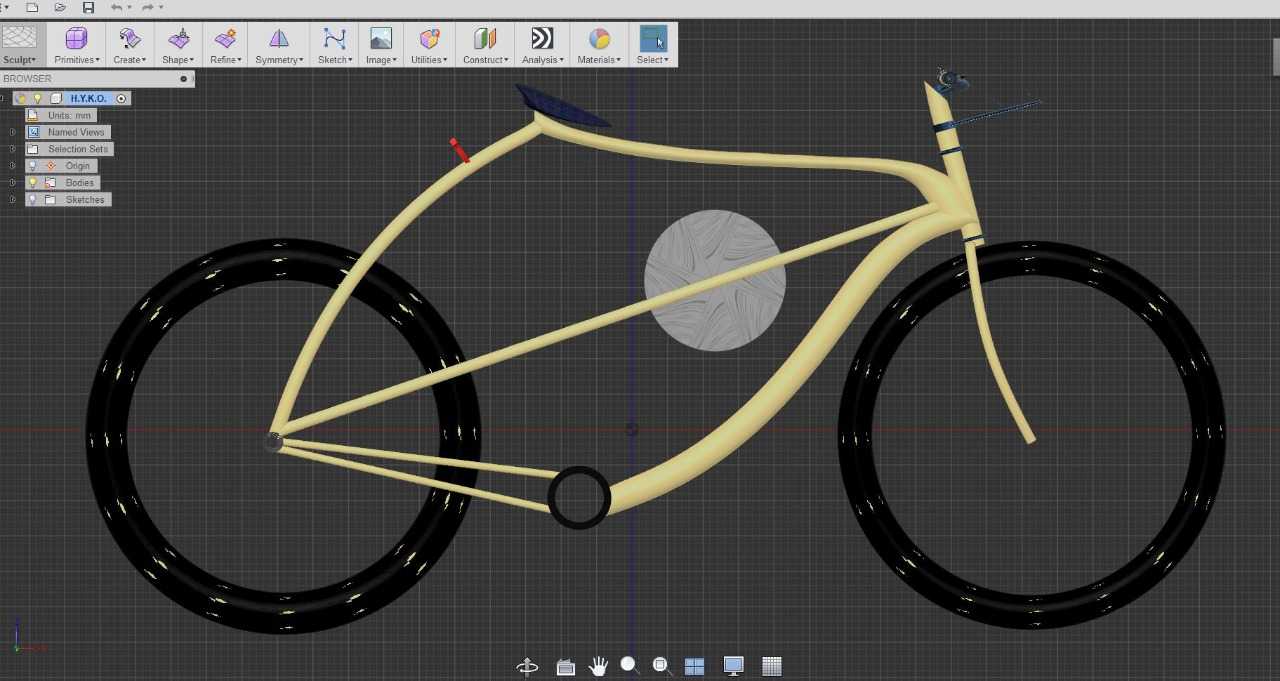

从结构布局来看，动能回收模块被布置在车架中轴上方的位置，没有占用脚踏的转动空间，也没有干涉后轮的转向与减震行程，整体安装边界控制在车架立管、下管与后上叉围成的三角区域内，模块外壳采用圆弧过渡设计，避免骑行过程中剐蹭骑行者的裤腿。传动链路保留了传统自行车的链传动基础结构，牙盘、飞轮的齿比参数与常规通勤车保持一致，不会改变骑行者习惯的蹬踏节奏，回收单元通过离合结构与主传动链路连接，非制动状态下离合处于脱开状态，不会给正常骑行带来额外的传动阻力。

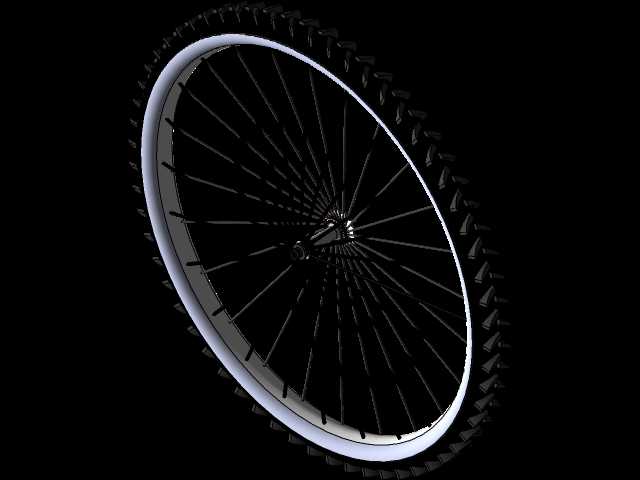

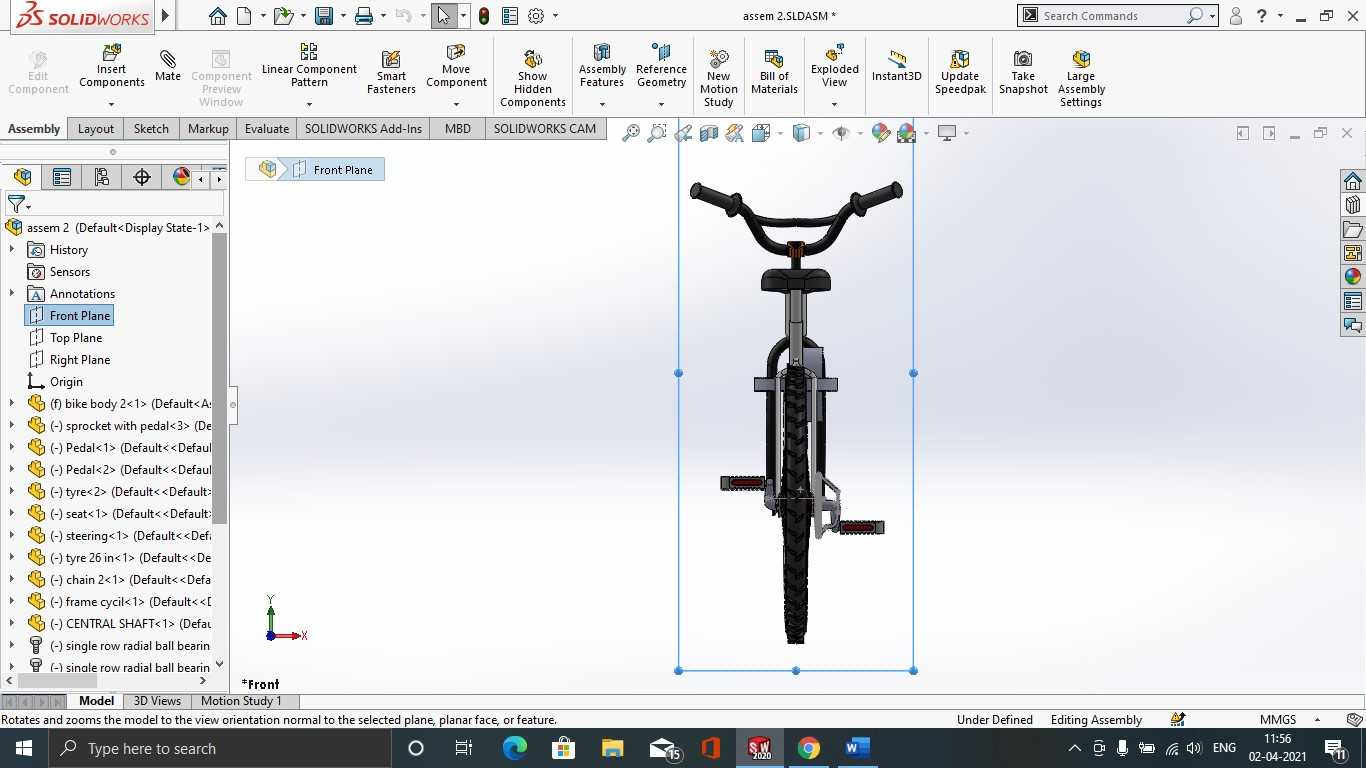

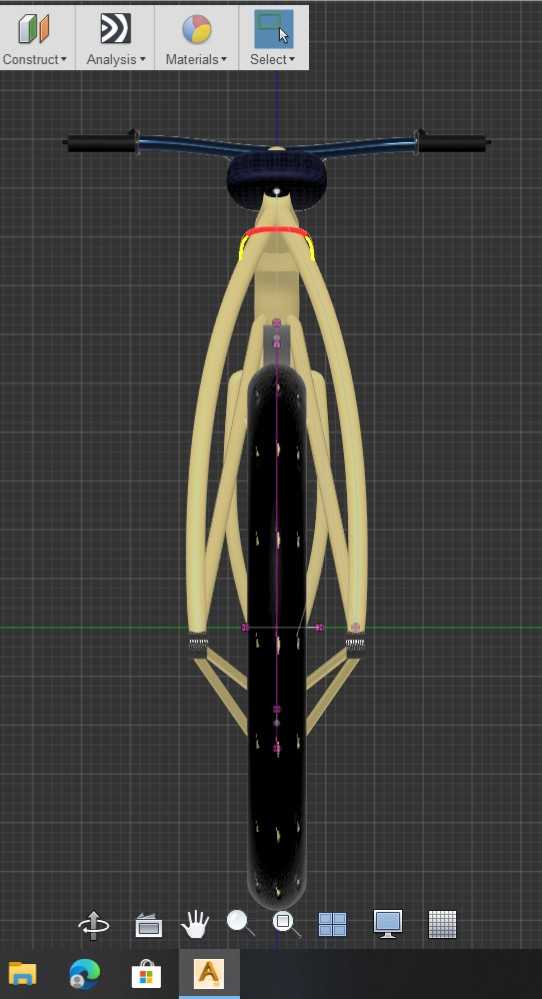

车架部分采用经典的菱形高碳钢车架结构，前后轮采用标准26寸通勤车轮组，轮胎选用带防滑齿纹的橡胶外胎，兼顾城市铺装路面与轻度非铺装路面的通行能力。车把采用直把设计，把套位置预留了制动与能量回收的控制开关安装位，骑行者可以通过手控开关选择动能回收的介入强度，适配不同坡度、不同骑行习惯的使用需求。鞍座采用宽面减震设计，匹配日常通勤长时间骑行的舒适度需求，鞍座高度调节范围覆盖150cm到185cm身高的骑行者使用。

设计过程中重点平衡了附加模块的重量与结构强度，整个动能回收单元的重量控制在1.2kg以内，不会给整车带来过多的额外负重，模块的固定支架与车架采用焊接加螺栓紧固的双重连接方式，应对骑行过程中的颠簸振动不会出现松脱问题。传动部件的润滑路径做了统一规划，牙盘、链条、飞轮以及回收单元的传动齿轮都预留了注油孔，日常维护不需要完全拆解结构即可完成润滑保养。轮组的辐条采用等径钢丝辐条，编圈方式采用交叉编法，保证轮组承重能力的同时，也能传递制动阶段的扭矩到动能回收单元，不会出现辐条断裂、轮组变形的问题。这套结构既保留了传统自行车结构简单、维护方便的优势，又通过动能回收功能提升了通勤骑行的省力表现，适合城市短途代步、休闲骑行等多种使用场景。
