博克半封闭制冷压缩机带配套功能组件

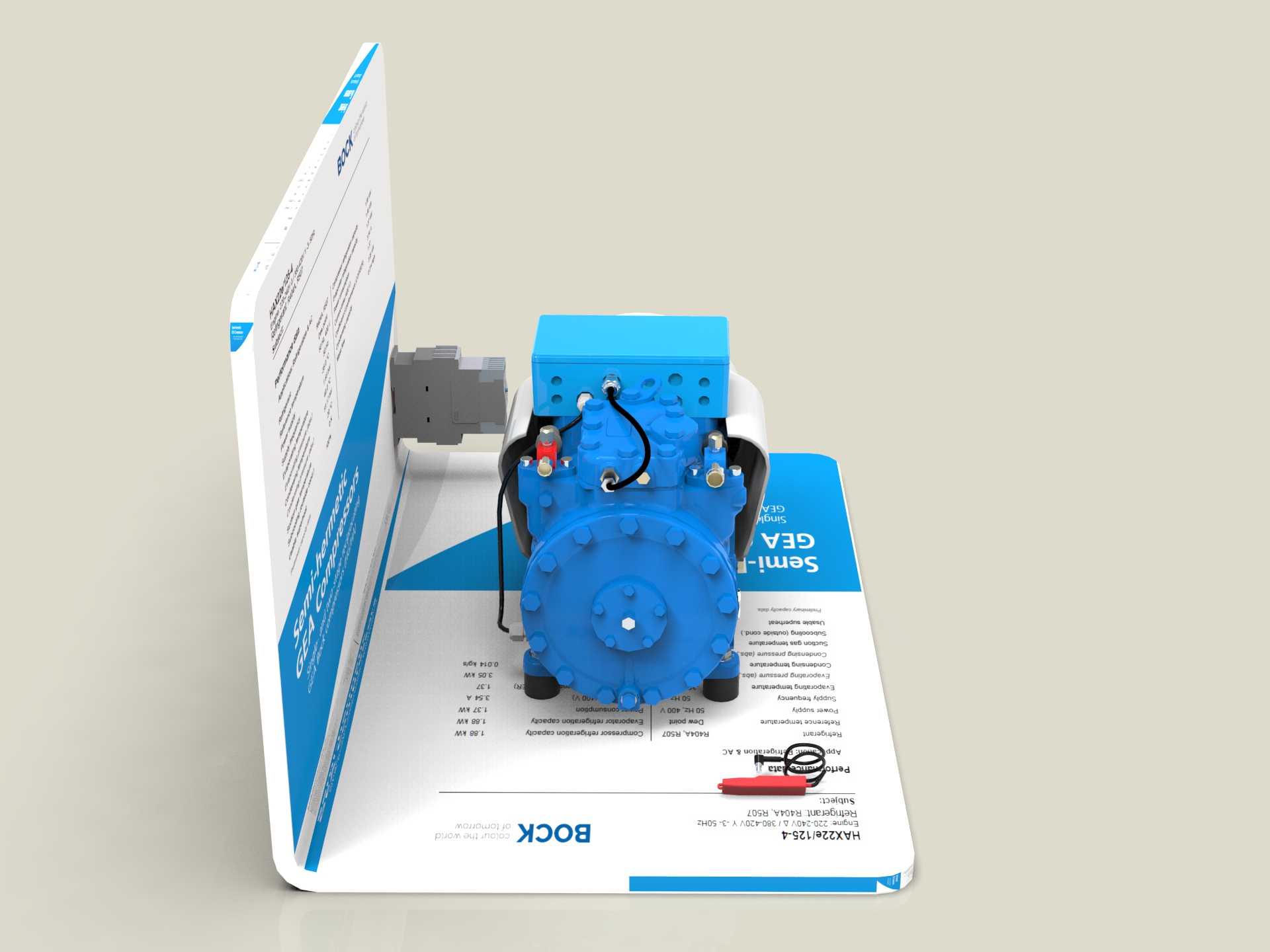

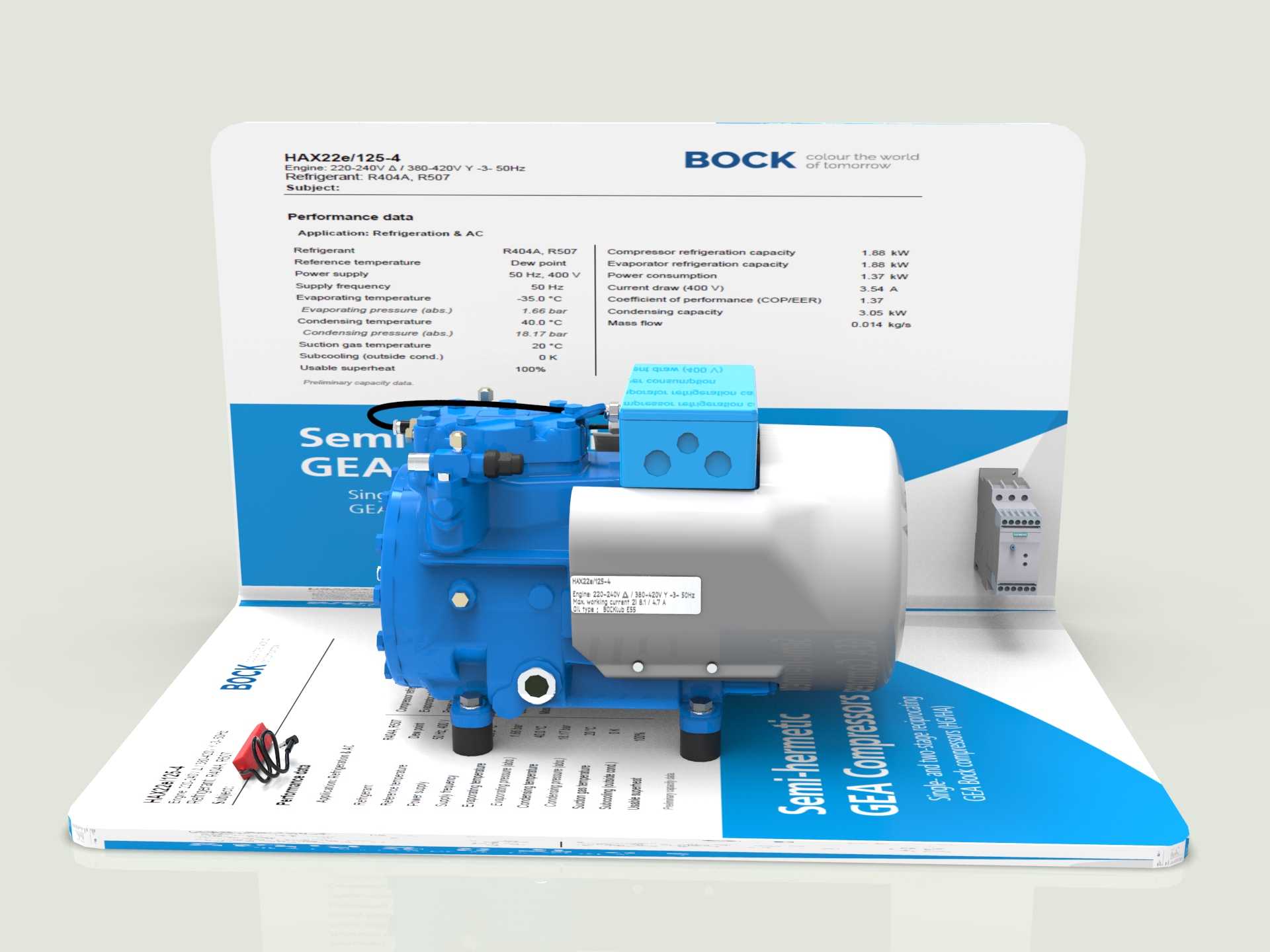

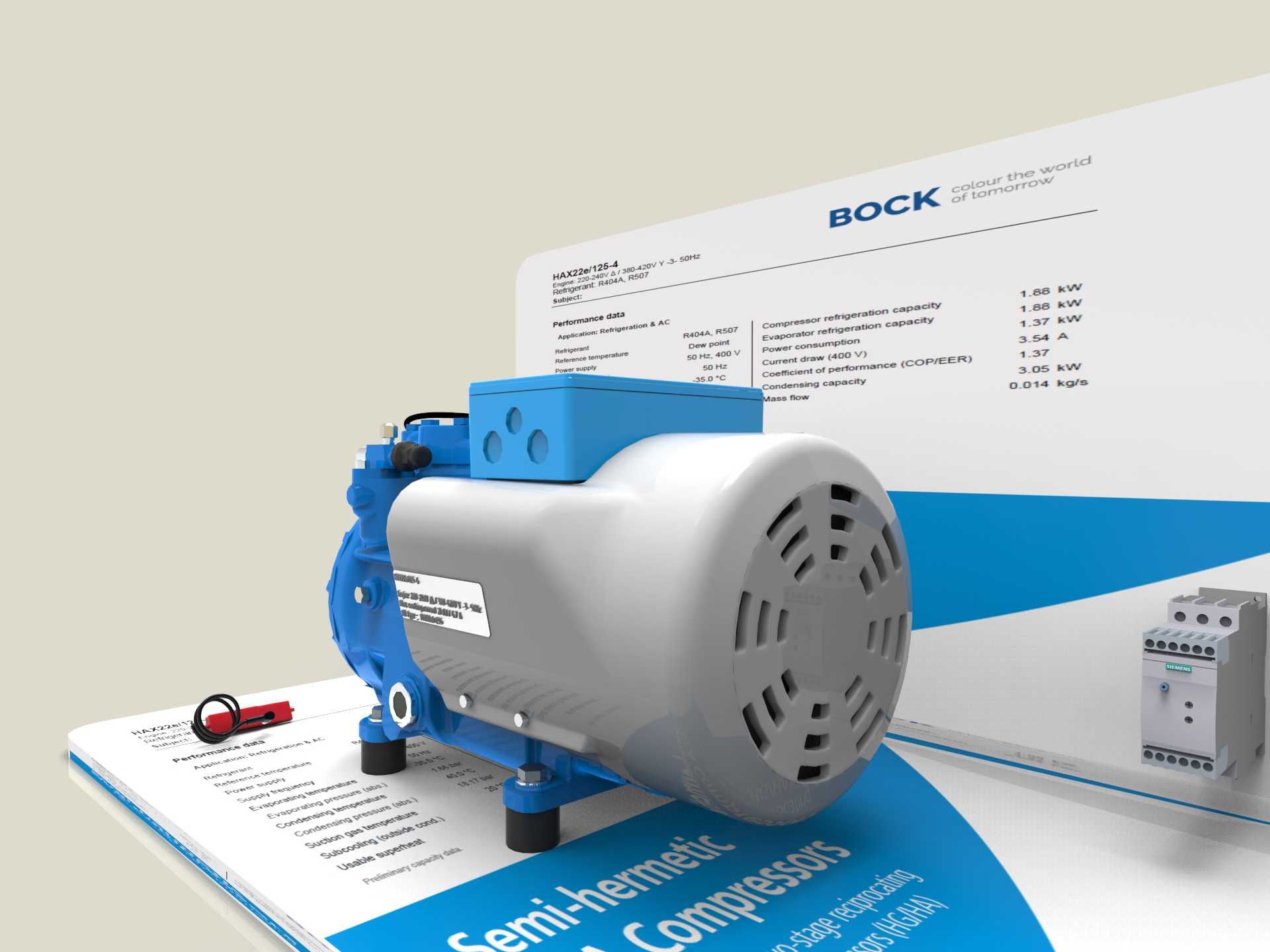

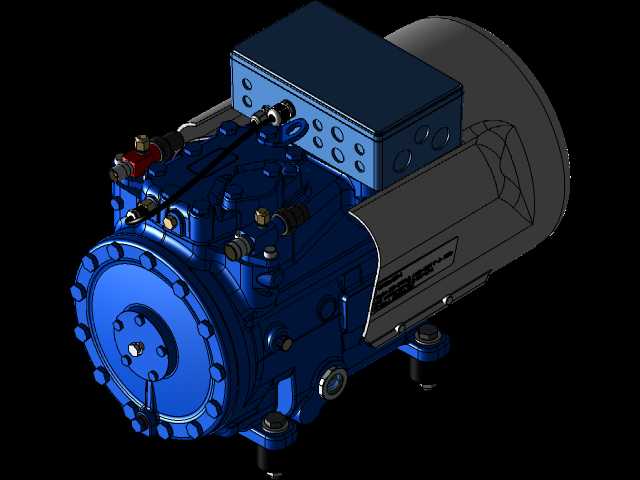

这款半封闭制冷压缩机组的三维建模，完全围绕商用制冷系统的实际落地需求搭建，覆盖了冷链仓储、商超冷柜、低温工艺冷却等核心应用场景的适配细节。从结构设计逻辑来看，建模时优先还原了机组的安装边界，机身主体的缸体部分采用铸钢材质对应的蓝灰色涂装质感，电机侧的银灰色壳体做了散热筋的细节还原，底部的三个减震安装脚的孔位间距、螺栓孔径都按照实物安装尺寸做了1:1复刻，方便设计人员直接套用做机组底座的布局设计，不用再反复核对安装干涉问题。机组集成的油底壳加热器模块，建模时还原了其贴附式安装的结构，这个部件主要用于低温环境下启动前预热润滑油，避免冷启动时润滑油黏度过高导致的润滑失效，对应的接线端子位置也做了明确标注，方便电气设计人员排布走线。自带的启动卸荷器BOCK ESS组件，在模型里还原了其与缸体气路的连接接口，这个部件的作用是压缩机启动时短暂旁通高低压腔，降低启动扭矩，减小对电网和电机的冲击，建模时特意保留了卸荷器的电磁阀安装位与气路通道的走向，方便做系统管路设计时直接对接。配套的热保护恒温器模块，安装位置紧贴缸体排气侧，模型还原了其感温包的固定卡扣结构，这个部件用于实时监测排气温度，超温时直接切断控制回路保护压缩机绕组，建模时预留了温控器的接线引出位置，方便电气选型时匹配线缆长度。用于INT69诊断的USB转换模块，在模型里还原了其导轨安装的卡扣结构与接口朝向，这个模块可以读取压缩机运行的各项参数、故障记录，建模时特意将其放置在机组旁侧的标准电气安装位上，还原了实际机组接线盒旁的安装布局。整个模型的外形轮廓严格按照实物尺寸还原，缸体部分的进出气接口位置、管径大小都做了精准复刻，电机侧的接线盒朝向、接线孔位也和实物一致，设计人员在做制冷机组集成、冷间设备布局时，可以直接调用这个模型完成管路排布、安装空间校核，不用再单独测绘每个部件的尺寸，能大幅缩短前期方案设计的周期。模型还还原了机组表面的标识铭牌位置、油位视镜的安装结构，油位视镜的透明材质效果也做了对应处理，方便做装配演示时直观展示内部油位的观察位置。
